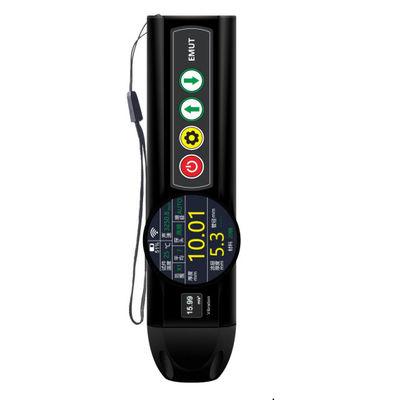

Ультразвуковой толщиномер и толщиномер покрытий TG-50 с функцией измерения вибрации
Электромагнитный ультразвуковой толщиномер
1Электромагнитный ультразвуковой толщиномерпредставляет собой портативный ультрамалый бесконтактный прибор для измерения толщины, не требующий акустических связующих веществ. Он может измерять толщину металлических или магнитных материалов, а также толщину покрытия на внешней стороне магнитных заготовок. При прикреплении прибора к заготовке он может измерять вибрацию заготовки.
Особенности продукта:
l Компактный размер, удобство переноски
l Низкие требования к поверхности заготовки, отсутствие необходимости полировки шероховатых поверхностей, возможность бесконтактного измерения
l Нечувствительность к покрытиям, возможность измерения толщины покрытых заготовок
l Не требуется акустическое связующее вещество, возможность измерения толщины высокотемпературных заготовок и выполнения температурной компенсации
l 1,3-дюймовый цветной IPS-экран высокого разрешения с круговым обзором 360° без слепых зон
l 0,42-дюймовый OLED-экран, высокая яркость, ускорение отображения
l Электромагнитный ультразвуковой толщиномер, измерение толщины покрытия и анализ вибрации - три в одном
Общие характеристики:
A, Прибор состоит из основного блока и мобильного телефона, которые беспроводно соединены через WiFi
B, Прибор использует принцип электромагнитного ультразвука, и процесс проверки не требует полировки поверхности заготовки и связующего вещества
C, Зонд и основной блок интегрированы, зонд может быть заменен
D, После подключения телефона и планшета доступны две функции: A-scan и B-scan
E, Конфигурируемые типы зондов: зонд (≤80℃, кратковременное измерение), высокотемпературный зонд (≤800℃, кратковременное измерение)
F, Конфигурируемая высокотемпературная рукоятка: короткая рукоятка (соответствует требованиям измерения до 350℃, кратковременное измерение), длинная рукоятка (соответствует требованиям измерения до 800℃, кратковременное измерение)
Основные параметры:
|
Диапазон измерения
|
1-240,0 мм
|
|
Максимальное расстояние отрыва
|
3,5 мм
|
|
Обнаруживаемые материалы заготовок
|
Углеродистая сталь, литая сталь, легированная сталь, нержавеющая сталь, медь, алюминий, титан и другие проводящие материалы
|
|
Диапазон погрешности измерения
оборудования
|
Толщина заготовки<10 мм, погрешность 0,05 мм
Толщина заготовки >10 мм, погрешность +(0,01+H/200) мм (H - толщина заготовки)
|
|
Приемный коэффициент усиления
|
≤100 дБ
|
|
Максимальный диапазон измерения
покрытия
|
6 мм
|
|
Диапазон измерения вибрации
|
0-156 м/с²
|
|
Максимальный угол наклона зонда
|
±25°
|
|
Минимальный диаметр (кривизна) обнаруживаемой заготовки
|
6 мм
|
|
Метод возбуждения поля зонда
|
Постоянный магнит
|
|
Тип звуковой волны
|
Поперечная волна
|
|
Отображение формы волны
|
Положительная полуволна, отрицательная полуволна, полная волна, радиочастотная волна, огибающая волна
Диапазон регулировки скорости звука
|
|
1000-9999 м/с
|
Компенсация высокой температуры
|
|
С функцией автоматической компенсации скорости звука при высокой температуре
|
Источник питания
|
|
Встроенная литиевая батарея, время работы не менее 4 часов
|
Режим низкого энергопотребления
|
|
Поддержка режима Gecko
|
, Время ожидания может достигать более 20 часовПоддержка систем Android, HarmonyOS-10~+50℃
|
|
Диапазон температуры хранения основного блока
|
0-+40℃
|
|
Вес основного блока
|
250 г (с нормальным температурным зондом)
|
|
Размер основного блока
|
Длина 170 мм × ширина 40 мм × толщина 35 ммСтандартная комплектация,
|
|
Наименование
|
Количество
|
Примечание
|
Ø33 мм * 40 мм
|
2
|
Зонд для малого диаметра при нормальной температуре
|
1
|
|
|
Нормальный температурный зонд 1
|
|
|
|
4 МГц
|
42 мм * 32 мм
|
|
1Поддержка систем Android, HarmonyOS4
|
|
Поддержка систем Android, HarmonyOS
|
1
5
|
|
|
|
Умные часы
|
6
|
|
|
|
Программное обеспечение для ПК
|
7 Тестовый блок на основе алюминия
|
|
|
|
|
Упаковочная коробка
№
|
|
|
|
|
Вы можете выбрать и заказать в соответствии с вашими потребностями, что не входит в стандартную комплектацию
)
№
|
|
|
|
Количество
|
Примечание
|
|
|
Высокотемпературный зонд14 МГц,
|
Ø33 мм * 40 мм
|
2
|
Зонд для малого диаметра при нормальной температуре
|
1
|
|
|
,
|
|
1Поддержка систем Android, HarmonyOS1
|
|
4 МГц
|
,
|
|
1Поддержка систем Android, HarmonyOS1
|
|
Поддержка систем Android, HarmonyOS
|
5
|
|
1Поддержка систем Android, HarmonyOS6
|
|
Умные часы
|
1
|
|
|
|
Программное обеспечение для ПК
|
1
|
|
|
|
|
|
|
|
|
|
|
|
|
