Автоматический вращающийся башенный микротвердомер Виккерса с сенсорным экраном HVS-1MDT-AXY

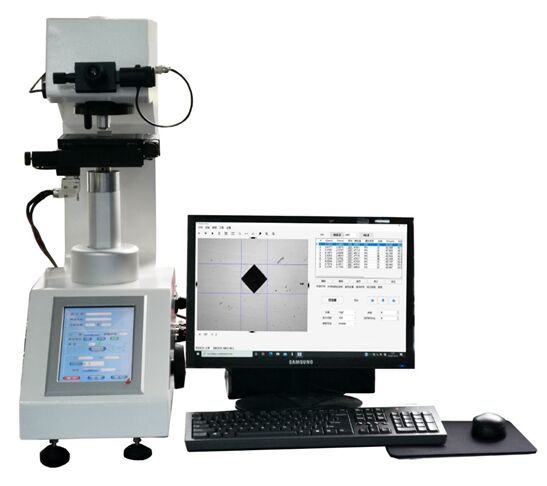

Автоматический микротвердомер Виккерса с вращающейся башней HVS-1MDT-axy состоит из двух частей:
l Автоматический микротвердомер Виккерса с вращающейся башней и сенсорным экраном HV-1MDT
l Система автоматического измерения и управления твердостью Виккерса HVS - AXY

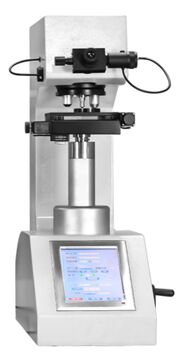

一,Автоматический микротвердомер Виккерса с вращающейся башней и сенсорным экраном HV-1MDT
Введение продукта
Автоматический микротвердомер Виккерса с вращающейся башней и сенсорным экраном HV-1MDT использует оптический механизм подъема по перекрестным направляющим, точное значение силы, четкое изображение, является идеальным высококлассным микротвердомером.
Основные характеристики
1. Интерфейс сенсорного экрана 8 дюймов, прост в эксплуатации;
2. Во время испытания головка давления и объектив автоматически переключаются друг с другом, а автоматическое позиционирование точки испытания является точным;
3. Используется подъемный механизм с оптическими перекрестными направляющими для обеспечения точности наведения; Двухступенчатая передача силы с помощью реечной передачи может обеспечить быструю и стабильную передачу силы;
4. Светодиодный источник света, долгий срок службы, не нужно менять лампочку;
5. Может быть оснащен встроенной камерой, изображение более четкое.
6 Может быть откалиброван в соответствии со стандартным блоком твердости или шкалой длины, в соответствии с высоким, средним и низким значением твердости автоматически для коррекции твердости, значение твердости более точное.
7. Все параметры и результаты испытаний хранятся на USB-накопителе в формате Excel, что удобно для обработки данных и вывода отчетов об испытаниях;
8. Различные значения твердости преобразуются друг в друга;
9. Параметры настройки испытаний защищены паролем;
10. Доступно как минимум 3 языка, таких как китайский и английский;
11. С интерфейсом RS-232 может быть подключен к компьютеру (опционально);
12. Максимальная испытательная сила 2 кг (опционально).
Технические параметры
|
Модель
|
HV-1MDT
|
|
Испытательная сила
|
10 гс (0,098 Н),25 гс (0,245 Н),50 гс (0,49 Н),100 гс (0,98 Н),200 гс (1,96 Н),300 гс (2,94 Н),500 гс (4,9 Н),1 кгс (9,8 Н)
|
|
Соответствие стандарту
|
GB/T4340.2,ASTM E92
|
|
Разрешение измерения
|
0,01 мкм
|
|
Отображение и вывод данных
|
8-дюймовый сенсорный экран с отображением показаний, может хранить 20 видов результатов испытаний, оснащен U-диском, опционально встроенным принтером и интерфейсом RS-232
|
|
Шкала преобразования
|
Роквелл, Бринелль
|
|
Диапазон испытаний на твердость
|
8~2900HV
|
|
Метод приложения испытательной силы
|
Автоматический (нагрузка, выдержка, разгрузка)
|
|
Увеличение
|
400X (испытание),100X(Испытание и наблюдение)
|
|
Время выдержки испытательной силы
|
1-99с
|
|
Максимальная допустимая высота образца
|
100 мм
|
|
Расстояние между головкой и стенкой
|
130 мм
|
|
Испытательный стол X-Y
|
Размер:100*100 мм Максимальное перемещение:25*25 мм
|
|
Размер
|
540*260*650 мм
|
|
Вес
|
Около 50 кг
|
|
Питание
|
AC220V+5%,50-60 Гц
|
二,Система автоматического измерения и управления твердостью Виккерса HVS - AXY
Система автоматического измерения и управления твердостью Виккерса HVS- AXY - это компьютерная система автоматического измерения и управления, независимо разработанная компанией. Она бесшовно соединяется с различными типами твердомеров Виккерса (включая микро-Виккерсы), образуя идеальный комплект системы автоматического измерения твердости.
Автоматическое измерение твердости в основном используется для измерения твердости Виккерса различных металлов и некоторых неметаллических материалов. Оно может измерять твердость всех видов металлических деталей и деталей после термической обработки. В то же время оно подходит для определения глубины эффективного закаленного слоя, покрытия и зоны термического влияния сварных деталей. Оно также может использоваться для наблюдения внутренней металлографической структуры различных металлических деталей и для сбора, отображения и печати изображений.
Система особенно подходит для измерения твердости поверхности термически обработанных заготовок, распределения градиента твердости и глубины эффективного закаленного слоя.
Технические параметры
1. Камера имеет встроенные 5 мегапикселей, изображение четкое.
2. Операционная система: Windows 10
3. Высокоточная автоматическая платформа загрузки X-Y
|
Приводной двигатель
|
Шаговый двигатель
|
|
Управление драйвером
|
Скорость перемещения по осям X-Y может гибко изменяться с помощью программного обеспечения.
|
|
Размер
|
110 × 110 мм
|
|
Максимальное расстояние перемещения
|
50 × 50 мм по оси X-Y
|
|
Минимальное расстояние перемещения
|
1мм
|
|
Скорость перемещения
|
1-10 мм/сек,Регулируемая
|
|
Точность повторения перемещения
|
1 мкм-3 мкм В пределах
|
|
Настройка режима перемещения платформы
|
Вы можете щелкнуть любую точку в интерфейсе, чтобы автоматически выбрать точку, вы можете установить начальную позицию прямой линии и положение случайного перемещения, с помощью щелчка мыши на автоматической платформе перемещения X-Y для управления произвольным движением в 8 направлениях, скорость может быть отрегулирована, может автоматически сбрасываться, может произвольно сбрасывать нулевые координаты
|
4. Программное обеспечение для измерения и управления
|
Описание системы
|
Автоматически завершает непрерывное давление, выдержку, считывание, запись данных, выбирая метод измерения, все измерения будут быстро завершены автоматически;
Выберите прямые линии, зигзагообразные линии, круги, дуги, случайные точки, матрицы и режимы самообучения в соответствии с различными потребностями; Программное обеспечение для обработки данных используется для улучшения читаемости нечетких отпечатков на негладкой поверхности;
Глубина закаленного слоя, образовавшегося после непрерывного измерения образца, может отображаться в табличной форме.
Может легко выводить все виды данных измерения, таблицу значений твердости, глубину закаленного слоя, максимальное, среднее, минимальное значение.
|
|
Управление твердомером
|
Твердомер может управляться автоматически: автоматическая револьверная головка (объектив, индентор, объектив автоматическое переключение), автоматическая загрузка, автоматическое управление измерением
Вы можете установить яркость источника света микротвердомера
Выберите объект управления для преобразования и отразите его в интерфейсе программного обеспечения для расчета изменений параметров
Выберите или начните автоматически управлять инденторами твердомера в положение нагрузки, нагрузка, выдержка, разгрузка и автоматический возврат в положение измерения
Установленная твердомером нагрузка может быть автоматически отражена в интерфейсе программного обеспечения
|
|
Режим перемещения платформы объекта управления (Patten)
|
Система программного обеспечения может управлять автоматической платформой загрузки для программирования и перемещения, которая может быть:
1) Режим измерения (Случайный A)
Используйте этот режим для подавления и считывания выбранной точки.
2) Режим измерения (Случайный B)
Измеряет и считывает любую точку. Вращает выбранное положение координат под любым углом.
3) Поперечное (по оси X) давление и считывание
4) Продольное (по оси Y) давление и считывание
5) Режим измерения (Набор линий A)
Используйте этот режим для давления и считывания поверхности под углом (зигзагообразное движение, т.е. измерение глубины закаленного слоя при движении по ломаной линии).
6) Режим измерения (Набор линий B)
Используйте этот режим для давления и считывания через равные промежутки времени.
7) Методы мобильного программирования, такие как движение по траектории координат
Вышеуказанные 8 линий могут быть установлены одновременно, каждая линия может устанавливать 999 позиций
|
|
Метод измерения
|
Автоматический режим: автоматическая загрузка + автоматическое измерение + автоматическое отображение результатов измерения
Опциональное ручное измерение
|
|
Метод получения/распознавания изображений
|
Используются высококачественные камеры с высоким разрешением 12 мегапикселей и получение исходных изображений большого размера; Различные методы сжатия изображений удобны в использовании (используются изображения и результаты измерений для формата хранения, формат хранения изображений BMP, JPG и другие распространенные форматы файлов).
Система автоматического измерения индентаций Виккерса использует технологию распознавания пикселей и анализирует изображение индентации с помощью специального программного обеспечения для анализа индентаций Виккерса, а программное обеспечение для анализа использует алгоритм сегментации краев технологии цифровой обработки изображений для извлечения края экспериментальной индентации, а затем метод извлечения края индентации микротвердости заключается в анализе сигнала выборки тестовой индентации с помощью теории вейвлет-многоразрешения и подгонке линии края индентации методом наименьших квадратов, он может быстро и точно извлекать и автоматически рассчитывать значение твердости Виккерса из области индентации испытания на твердость Виккерса микроструктуры, и улучшать читаемость нечетких индентаций на негладкой поверхности.
|
|
Время автоматического измерения
|
Около 0,3 сек/1 индентация
|
|
Измерение повторяющихся индентаций
|
±1,0% (700HV/500gf)
|
|
Минимальная измеряемая индентация
|
Около 5мм (автоматическое измерение)
|
|
Минимальная единица измерения
|
0,01мм
|
|
Язык
|
Английский
|
|
Формат вывода данных/
Функция редактирования
|
Отчет об инспекции может быть настроен в соответствии с требованиями пользователя;
С помощью программного обеспечения для обработки данных глубина закаленного слоя, образовавшегося после непрерывного измерения образца, может отображаться в виде таблицы.
Может легко выводить различные данные измерения, таблицу значений твердости, глубину закаленного слоя, максимальное, среднее, минимальное значение, отображать и выводить цветные изображения со значением твердости;
Значение твердости, таблица твердости, график глубины закаленного слоя, вставка изображений и другие данные могут быть гибко отредактированы и напечатаны в отчете об испытаниях "WORD" (опционально "EXCEL") с математической статистикой и кривой глубины закаленного слоя и сохранены (формат WORD) (опционально "EXCEL"), также может печатать наблюдаемую топографию образца и сохранять. Микроструктура индентации и фон напрямую отражаются, и проводится металлографический анализ при различных увеличениях объектива.
|
