Калибровочный блок панели монитора системы пенетранта PSM-5

Калибровочный блок для контроля системы пенетрантов PSM-5

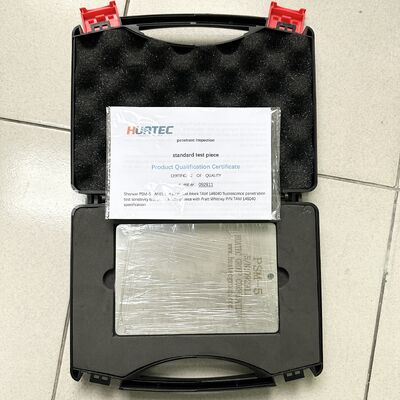

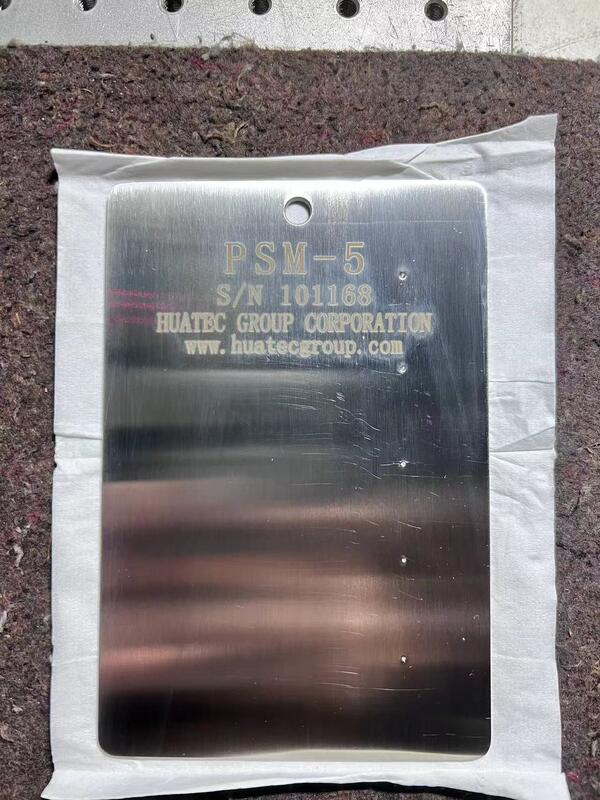

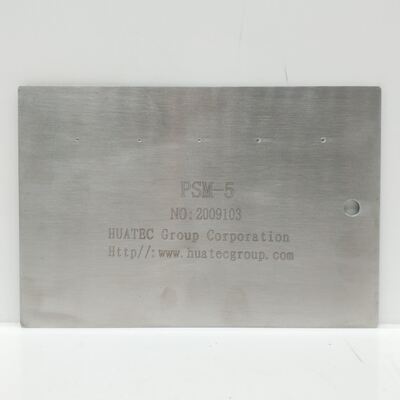

Панель контроля системы пенетрантов. Панель из нержавеющей стали толщиной 0,090 дюйма и размером 4 x 6 дюймов. По всей длине одной стороны панели проходит хромированная полоса. Пять центров трещин равномерно расположены на хромированном покрытии в порядке убывания величины; самая большая легко видна при использовании пенетрантов низкой чувствительности, в то время как самая маленькая трудно наблюдаема даже при использовании материалов высокой чувствительности. Рядом с хромированной секцией находится матированная пескоструйной обработкой область "средней шероховатости" для оценки характеристик смывания пенетранта.

Панель PSM-5 выпускается в двух версиях. Обе версии производятся в соответствии со спецификациями:

     Тип с пескоструйной обработкой - имеет хромированную полосу, которая была слегка матирована пескоструйной обработкой для притупления поверхности.

     Гладкий тип - хромированная полоса второй версии не подвергается пескоструйной обработке.

Обработка панели PSM-5 соответствует требованиям MIL-STD-6866 и ASTM E-1417 для ежедневной проверки системы.

Использование тестового блока PMS-5

"Тестовый блок для контроля системы пенетрантов" может предоставить метод для быстрого определения непрерывной работоспособности системы жидкостного пенетрантного контроля, которая может отражать различные факторы в системе. Правильно ли работают химические реагенты, чистящие средства, сушильные шкафы и проявляющие агенты. Тестовый блок PSM-5, также известный как блок стандартных известных дефектов, может выявить внезапную потерю производительности каждого фактора, тем самым предупреждая оператора о сбое производительности системы, чтобы избежать ошибок и упущений. Тестовый блок PSM-5 является наиболее практичным инструментом для пенетрантного контроля, соответствующим требованиям MIL-STD-6866 и ASTM E1417, а также требованиям P&WA TAM146040.

Форма и структура тестового блока PMS-5

Тестовый блок PSM-5 изготовлен по стандарту P&WA, его матрица выполнена из нержавеющей стали, поверхность разделена на две части: хромированную зону и зону пескоструйной обработки, в хромированной зоне равномерно распределены 5 радиальных трещин разного размера, их форма и размер показаны на Рисунке 1. Рисунок 5 радиальных трещин на тестовом блоке имеет форму звездообразного круга или радиальную форму. Хромированная область отполирована до зеркального блеска, а зона пескоструйной обработки имеет среднюю шероховатость.
