Машина для проверки флуоресцентных магнитных частиц

Флуоресцентная магнитная машина для проверки частиц

1.Принцип работы

Магнитное обнаружение частиц использует взаимодействие магнитного поля утечки и магнитного порошка при дефекте заготовки.Он использует разницу между поверхностными и почти поверхностными дефектами железостальных изделий (такими как трещины).После намагничивания магнитное поле на дискontinue месте этих материалов будет искажено,образующие часть утечки магнитного потока и вызывающие магнитное поле утечкиТаким образом, притягивая магнитный порошок, чтобы сформировать накопление магнитного порошка на дефекте - магнитный след, при надлежащих условиях освещения, показывающий местоположение и форму дефекта

2.Использование

Флуоресцентная магнитная машина для обнаружения дефектов частиц используется для обнаружения поверхности и близкой поверхности ферромагнитной заготовки (такой как: редуктор, колесо редуктора, вал редуктора и т. д.) из-за ковки, тушения,шлифование, усталость, вызванная трещинами и включением шлаков и другими мелкими дефектами.

Как это работает: Часть намагничена. При наличии трещины или дефекта создается "поле утечки". Применяются флуоресцентные магнитные частицы, которые собираются в этих полях утечки.Эти частицы ярко сияют., делая дефекты видимыми.
· Целевые дефекты: Он определяет трещины, швы, включения, круги и другие мелкие дефекты, вызванные усталостью, термической обработкой, ковкой, литьем или обработкой.

Технический параметр

Диапазон обнаружения:Диаметр резины ≤ 700 мм,высота≤410 мм;

Диаметр оси ≤ 300 мм,Длина<700 мм

Расстояние между электродами:0~410 мм(регулируемый)

Круговой ток:AC 0~8000A Эффективное значение(С контроллером фазы отключения)

Продольный магнитный потенциал:AC 0~18000AT Эффективная стоимость(С контроллером фазы отключения)

Способ обнаружения:обнаружение флуоресцентных магнитных частиц

Режим намагничивания:окружное намагничивание, продольное намагничивание, композитное намагничивание

Режим зажима:пневматическое зажимание

Демагнитизирующий эффект:остаточность менее 0,3 мТ

Чувствительность обнаружения:Стандартная испытательная пленка А1 (15/50) четко отображается

Силовое питание:трехфазный пятипроводный переменный ток 380 В 50 Гц

3.Описание устройства

3.1Электрическая система управления

Система управления основана на программируемом логическом контроллере (PLC), который управляет работой двух электродов и устройства для намагничивания и демагнитизации.С кабинетом управления в качестве основного тела, он содержит различные исполнительные компоненты, магнитную схему запуска, главный трансформатор и т.д.

Ввод магнитизирующего тока и других параметров через сенсорный экран.

Все индикаторы, кнопки и рабочие огни установщика обнаружения неисправностей используют 24 В безопасное напряжение.

Хост обнаружения неисправностей, демагнитизатор и оболочка распределительного шкафа надежно заземлены.

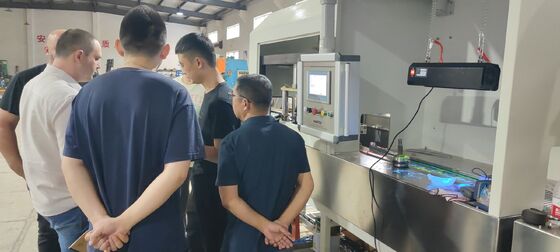

3.2Хозяин

Главная машина:Фюзеляж, резервуар из нержавеющей стали, магнит, система распыления.

Корпус:Фюзеляж сварен высококачественным материалом, прочным и красивым.

Сборник из нержавеющей стали:Изготовлен из высококачественной нержавеющей стали для сбора магнитной суспензии.

Магнит:Магнитизирующий электрод намагничивает деталь по окружности, а намагничивающая катушка намагничивает ее по долготе.Коулин и электродная плита изготовлены из высококачественной медиМеханизм зажима приводится в действие пневматическими компонентами, и рабочая часть зажимается между двумя электродами, чтобы сформировать окружное магнитное кольцо.

3.3Система распыливания с магнитной подвеской

Он состоит из магнитного подвесного сборного резервуара, насоса воды, трубопровода и головки распылителя.перемешивание и закачивание магнитной подвески для обратного потока к сосуду. резервуар сбора жидкости находится снаружи, а универсальное колесо с тормозным устройством установлено внизу.Наблюдательная платформа и демогнитизирующий конвейерный ремень основного двигателя все восстановлены в резервуар сбора жидкости, чтобы избежать капель.

4.Основной бренд и поставщик электрических деталей

Все компоненты и компоненты оборудования являются импортными или отечественными продуктами известных брендов, самодельные продукты прошли проверку качества.

5.Прочие

5.1Установка и отладка

5.1 Обеспечение качества и послепродажное обслуживание

5.1.1 Все компоненты и сырьевые материалы оборудования приобретаются путем строгой проверки и сертификации, чтобы гарантировать, что они произведены обычными производителями.

5.1.2 Все самодельные детали должны быть изготовлены из квалифицированных материалов в строгом соответствии с требованиями процесса проектирования.

9.1.3 Гарантийный срок составляет 12 месяцев с даты подписания обеими сторонами квалифицированного отчета о принятии, а обслуживание должно быть пожизненным.

5.2Упаковка и транспортировка

5.2.1 Опаковочные чехлы должны быть упакованы в строгом соответствии со стандартными спецификациями.

5.2.2 Расходы на упаковку и транспортировку, транспортные расходы и страховые взносы за транспортировку несет Истец в соответствии с национальными стандартами,в то время как расходы на упаковку несет Поставщик.

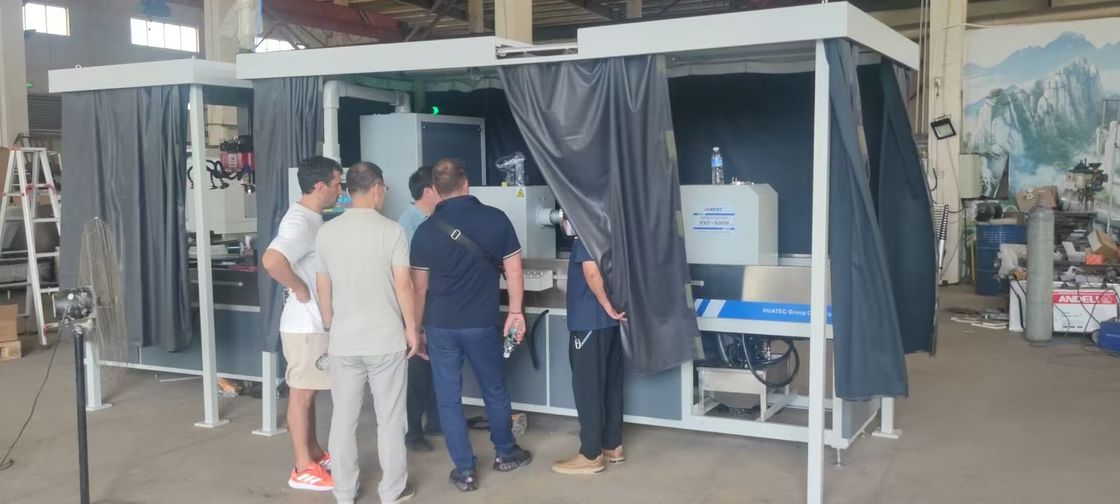

6.Таблица конфигурации:

Механизм вертикального намагничивания (определение передач)   1 комплект

Механизм горизонтального намагничивания (определение вала передач и мелких деталей)   1 комплект

Магнитное питание (кабинет управления мощностью)   1 комплект

Темная комната   2 комплекта

Флуоресцентный магнитный порошок  1 банка

Стандартная испытательная пленка  1 комплект

Остатки магнитометр  1 комплект

Переключатель ног  1 комплект

Подвесная УФ-лампа  1 комплект

Ручная УФ-лампа  1 комплект
