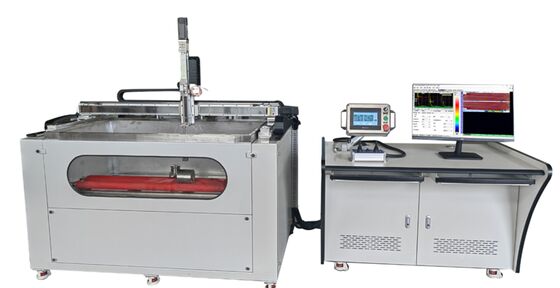

HUT-8 1-128 Многоканальный детектор дефектов с ультразвуковой системой A&C-сканирования
Использование продукции
Ультразвуковый детектор дефектов с погружением в воду подходит для систем С-сканирования таких материалов, как углеродистая сталь, нержавеющая сталь, сплав алюминия, сплав титана, сплав меди,и композитные материалыЭто ультразвуковое испытательное оборудование, используемое в таких отраслях, как аэрокосмическая промышленность, судостроение и цветные металлы, для обнаружения внутренних дефектов, таких как трещины, деламинация, клейкие слои, включения.,и поры.
Основные технические параметры
| Диапазон толщины |
0.8~9999 мм (сканирование)0.8 ~ 500 мм (C-сканирование)
|
| Количество единичных каналов |
1-8 каналов, выбирается разделение передачи/приёма/комбинация |
| Цезронное сканирование |
Анализ томографического разреза, минимальный размер разреза 0,1 мм |
| Частота зондирования |
0.2 ~ 25 МГц |
| Размер одной ступени зонда |
0.1 ~ 3 мм |
| Большой размер ступени |
80, 200, 400 и 800 мм (четыре спецификации) |
| Минимальный дефект, который должен быть обнаружен |
глубина 5 мм,φ0.2 мм |
| Передающее напряжение |
-350В необязательно
|
| Импеданс передачи |
400Ω, 80Ω |
| Окраина падения импульса |
< 15 нс (10% ~ 90%)
|
| Ширина импульса |
30 ‰ 1000 нс, с увеличением на 5 нс
|
| Частота работы |
100 МГц
|
| Каналы отбора проб |
2 / 4Выбираемая трасса, параллельная работа
|
| Частота отбора проб |
100 МГц (8 бит)
|
| Диапазон прироста |
0dB~110dB, в шагах 1dB и 6dB
|
| Фильтр низкого пропускания |
3.5 / 5 / 7.5/ 10 МГц подбирается
|
| Получить полосу пропускания |
0.5MHz ~ 22MHz
|
| Способ обнаружения |
Радиочастота/полное обнаружение, положительная половина или отрицательная половина подбирается
|
| Горизонтальная линейность |
< 0,5%
|
| Вертикальная линейность |
< 3%
|
| Резолюция |
> 28 дБ
|
| Маржина чувствительности |
> 55 дБ
|
| Частота повторения |
2.5 кГц ~ 5 кГц (на канал)
|
| Кодирование и подсчет |
2-ося, фаза AB или импульс + направление
|
| Вход/выход оптической изоляции |
8/8 каналов
|
| Интерфейс сигнала |
SMA/BNC необязательно
|
| Сетевой интерфейс |
100 Мбит / с
|
| Обстановкатемпература |
-30°C ~ 70°C
|
| Влажность окружающей среды |
< 90%
|
Особенности
Ø Предметы, подлежащие испытанию: плоские плиты, цилиндры, конусы, сферические крышки и тела оборота;
Ø Программное обеспечение отображает режимы сканирования, такие как сканирование A, сканирование B, сканирование C, сканирование D и измерение толщины.
Ø Программное обеспечение для кесарева томографии может выполнять анализ разрезов на деталях с минимальным размером разреза 0,1 мм;
Ø Типы зондов: точечная фокусировка, линейная фокусировка
Ø Он поддерживает функции количественного анализа, которые могут отображать местоположение, форму и размер внутренних дефектов в испытываемой части в виде изображений и выполнять статистику размера дефекта и площади,и автоматически рассчитывать площадь дефекта и уровень дефекта.
Ø Он поддерживает автоматическое обнаружение дефектов и подходит для одновременного сканирования и анализа одного или нескольких запчастей.и интуитивно понятные снимки кесарево.
Ø Новая ультразвуковая плата использует широкий диапазон полосы пропускания, высокую частоту отбора проб и высокую частоту повторения ультразвуковой системы.
Программное обеспечение C-сканирования может напрямую измерить область дефекта, расстояние между дефектами, оценить дефекты и отметить ненормальные области, что облегчает экспериментальные исследования и записи.
Ø После того, как пользователь установит параметры, система может автоматически сканировать, сохранять данные и выполнять другие задачи.Он автоматически вернется к источнику и ждет следующего сканирования..
Ø Программное обеспечение для сбора и анализа данных имеет пользовательский интерфейс на китайском языке (также доступен пользовательский интерфейс на английском).,Уменьшение требований к техническим навыкам операторов. Функциональность может постоянно совершенствоваться в соответствии с потребностями клиентов.
