HEF-17B Импульсный вихревый ток проверка толщины стенки металлической трубы за пределами слоя облицовки Инструмент обнаружения

Прибор для контроля толщины стенки металлических труб вне футеровки методом импульсных вихревых токов

1       Краткое описание

Оборудование может использоваться для контроля толщины стенки металлических труб вне футеровки во время эксплуатации, вместо традиционных синусоидальных токовых стимулов используются импульсные токи, импульсное магнитное поле вне проводника, импульсный вихревой датчик в проводнике, путем измерения процесса затухания электромагнитного поля импульсных вихревых токов, для оценки степени коррозии стенки трубы. По сравнению с традиционными методами контроля толщины стенки:без шлифовки, без контактной жидкости, непрерывное сканирование оборудования в процессе эксплуатации, что значительно повышает эффективность обнаружения.

По сравнению с традиционной технологией импульсного вихретокового контроля,функции точного сканирования:меньше помех от факторов окружающей среды, высокая эффективность обнаружения, более высокое разрешение (может обнаруживать мелкую коррозию, крайне низкий уровень пропущенных обнаружений), подходит для обнаружения коррозии в частях высокого риска без покрытия (без или после удаления) или с тонким покрытием (менее300мм антикоррозионного покрытия и т. д.), например: технологические трубопроводы производственных цехов, водяные стены, печные трубы, трубы малого диаметра, отводы, тройники и т. д.

2      Модель и комплектация

3 Функциональные особенности

l  lНа датчике есть кнопки быстрого доступа и ЖК-экран, которые могут отображать рабочий статус и данные обнаружения в реальном времени, а эффективность работы значительно повышается без частых операций с основным блоком во время процесса обнаружения.

l  lДатчик использует технологию электронного фокусирования, которая обеспечивает более высокое пространственное разрешение, лучшую распознаваемость и более сильную защиту от помех для локальных дефектов коррозии.

l  Нечувствителен к форме дефектов, может обнаруживатькоррозию стенки или другие дефекты уменьшения толщины металлических элементов "с защитным слоем (изоляционным слоем, охлаждающим слоем, защитным слоем и т. д.)".

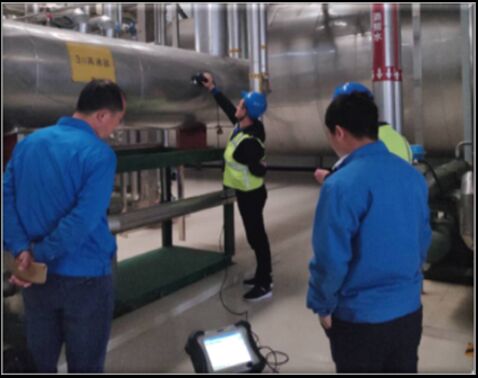

l  Проверки могут проводиться во время работы оборудования (высокая температура, низкая температура, материалы внутри оборудования и т. д.).

l  Обнаруживаемые материалы: обнаружение остаточной толщины стенки ферромагнитных металлических материалов, таких как углеродистая сталь, низколегированная сталь.

l  lТакже может обнаруживать остаточную толщину стенки нержавеющей стали, алюминиевых сплавов и других немагнитных металлических материалов.

l  Форма трубной решетки: пластина, прямойтрубопровод, отвод, резервуар

l  l

l  l

l  l

Полностью герметичная конструкция IP64, защита от пыли и брызг, силиконовая оболочка, защита от падения и вибрации, более подходит для суровых условий эксплуатации.

l  l

l  l～～

l  lДлина кабеля датчикаВстроенная перезаряжаемая литиевая батарея, непрерывная работа ≥

l  l≤≤

l  l★

l  l★

l  l

l  lДлина кабеля датчика:3 м, 10 м (опционально

l  l★Встроенная перезаряжаемая литиевая батарея, непрерывная работа ≥

l  l★××××××××,,Датчик P3/большой:Д196×Ш100×В62,5 мм 1,5 кг

l  Температура тестируемой среды: -200～800℃

l  Температура контакта датчика: -50～+200℃

l  Рабочая температура основного блока: -10℃～+50℃

l  Влажность: ≤85% отн. влажности

l  Адаптер питания: Однофазный AC100~240V/1,7A,50/60 Гц,Выход DC20V/5A

l  Потребляемая мощность: ≤38ВА

5    Упаковочный лист

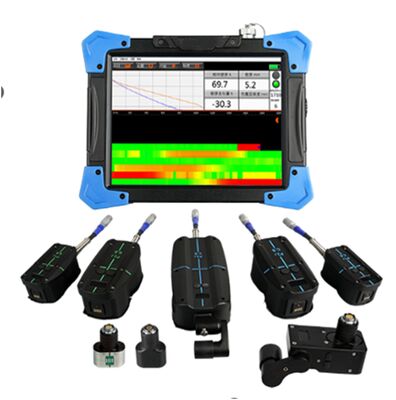

l  Основной блок(включая кабель данных, зарядное устройство, кабель датчика 3 м)                   1 комплект

l  Датчик для углеродистой стали с высоким разрешением для голой трубы (C.S включая рукоятку)  1 шт.

l  Датчик для углеродистой стали (C.S: малый, средний,большой)                            1 группа

l  Руководство по эксплуатации                                             1        1 книга

l  Сертификат калибровки HUATEC 1 1 1 копия

l  Кейс/сумка для прибора                                                                             1 шт.
