Система ползущего рентгеновского контроля с цифровой визуализацией

Система рентгеновской цифровой визуализации

1Производитель оборудования: HUATEC Group Corporation

2.0 Наименование оборудования: Система рентгеновской инспекции цифровой визуализации HXPC-DR02

3.0 Модель спецификации:HXPC-DR02

4.0 Способ передачи изображения: беспроводная передача

5.0 Применимый диаметр трубы: φ510 - φ1219 мм (выбор пути может быть сделан в соответствии с требованиями пользователя)

6.0 Спецификации основных компонентов Конфигурация оборудования

6.1 Устройство для сбора изображений:

Транспортное средство для полёта по трубопроводу (сопровождающая панель для получения изображения)

Бренд: HUATEC

Модель: HXPC-PC100

• Навигационное позиционирование Beidou;
• Система беспроводной связи 5G с двойной полосой передачи, дистанция управления: 100 метров (открытая зона);HXPC- PC100
• Скорость хода:≥ 100 мм/с;
• Режим ходьбы использует тип рельса, обеспечивающий вертикальное расположение по отношению к шву сварки: ± 1 мм, точность расположения в направлении ходьбы: ± 1 мм;
• После конфигурации в соответствии с требованиями пользователя, он может удовлетворить требованиям центра рентгенографии и двойной стены однообразного обнаружения DR длятрубы с диапазоном от φ510 до φ1219 мм;
• Для удобной установки и демонтажа установлен механизм быстрого зажима;
• обеспечивается система защиты фотоэлектрического датчика (для обнаружения столкновения, потери сигнала, повреждения двигателя или водителя);
• Интегрированный 36-вольтный низкотемпературный литий аккумулятор (совместим с зарядным устройством), легко заменяемый и способный нормально работать при температуре -40 °C;
• Рабочее время: более 8 часов;
• Мониторинг уровня батареи, система потери сигнала блокируется самостоятельно;
• Потребление энергии: ≤ 150 Вт;
• Два двигателя работают гладко.
•

6.2 Внешний стеновой полётчик (находящийся на рентгеновском аппарате)

Марка оборудования: HUATEC

Модель: HXPC-PC110

• Скорость ходьбы: ≥100 мм/с
• Подключение к HXPC-PC100 (внешнестенный плавник труб) посредством вспомогательного кабеля для достижения связи;
• Режим ходьбы использует систему рельсов, обеспечивающую вертикальное расположение относительно шва сварки: ±1 мм, а точность расположения в направлении ходьбы: ±1 мм;
• Он может отвечать требованиям двухстенного однообразного обнаружения - способен поддерживать 300kv высокочастотный направленный рентгеновский детектор ошибок;
• Для удобной установки и демонтажа установлен механизм быстрого зажима;
• Двойные двигатели обеспечивают бесперебойную работу;
• обеспечивается фотоэлектрический датчик (для обнаружения предотвращения столкновения, потери сигнала, повреждения двигателя или водителя);
• Рабочее время: более 8 часов;
• Потребление энергии: ≤ 150 Вт;

* Он синхронизируется с внешней стенкой подъемной машины (карта получения изображения), чтобы завершить двойную стенку однообразной рентгенографической работы DR.

6.3 Плоский детектор Марка: HUATEC

Модель: HUATEC 750i

• Датчик: аморфный кремний;
• Сцинтиллятор: CSI (непосредственно выращенный сульфид кадмия);
• Размер пикселей: 120 мкм;
• Площадь изображения: 244 mm × 307 mm;
• матрица пикселей: 1280 × 1024 (2 × 2);
• Конверсия A/D: 16 бит;
• Скорость кадров: 1,7 кадров в секунду (1×1);
• Диапазон энергии: 40 - 320 кВ;
• Толерантность облучения: ≥ 1 MRad;
• Контроль воздействия: Внутренний спусковой механизм/Внешний спусковой механизм;
• Интерфейс связи: Гигабитный Ethernet;
• диапазон температуры работы: 0°C - 40°C;
• диапазон рабочей влажности (неконденсирующая): 10% - 90% RH;
• Диапазон температуры хранения: -20°C - 55°C;
• Размер формы: 344 × 286 × 20;
• Масса: 8 кг;
• Входное питание: 100-240 В 50/60 Гц переменного тока;
• Применение: инспекция сварки, инспекция литья.

6.4 Центральный маршрутизатор

Модель: ASUS XD4

• Беспроводной протокол: Wi-Fi 6;
• Основной режим передачи WIFI: распределенная передача;
• Поддерживаемые функции: IPv6 связь, сетка;
• Беспроводная скорость: 1800 м;
• Полосы частот: 2,4 ГГц, 5,8 ГГц Wi-Fi с двойной полосой;
• выходной порт LAN: порт Gigabit Ethernet;
• Входный порт WAN: порт Gigabit Ethernet;
• Модуль GPS: сбор сигналов GPS - Beidou, GPS, GLONASS, Galileo;

7.0 Программное обеспечение для обработки

Бренд программного обеспечения: HUATEC

Версия программного обеспечения: Ver 20.21.10.16

Он имеет функцию обнаружения одним щелчком мыши. Оператор выбирает диаметр трубы, толщину стенки, число сварки, фланц, компенсацию, рентгенографический метод, направление движения оборудования, эффективную площадь,и координаты Бейду (например, Токио), северной широты) на основе заранее установленных параметров проверяемого трубопровода в базе программного обеспечения.

Соответствующие параметры подлежат выбору (после выбора они будут напечатаны на изображении и не могут быть изменены).Система автоматически рассчитывает количество рамок, необходимых для обнаружения всего сварного шва этой трубы на основе заранее установленных параметров и хранит ихПрограммное обеспечение имеет функцию вмешательства для человека, позволяющую регулировать время экспозиции, количество кадров и т. д., а количество кадров может регулироваться в соответствии с параметрами.

• Точное позиционирование Beidou (совместимое с GPS, GLONASS и Galileo), печать координатных параметров (Токио, северная широта) на изображении;

• Автоматически рассчитывать количество образцов на основе размера диаметра входной трубы, оставляя достаточный откос и избегая упущений;
• передавать собранные изображения беспроводным способом на "рабочую станцию" на месте для хранения;
• Перед осмотром оператор может предопределить ширину окна и положение окна, чтобы сделать яркость и контрастность собранных изображений последовательными,и может непосредственно приступить к оценке после завершения сбора;
• Имеет положительное и отрицательное перевертывание изображения, перевертывание и вращение изображения, увеличение изображения, улучшение границ различия изображения, локальное увеличение/восстановление исходного изображения,текстовая и числовая аннотация, маркировка изображения;
• имеет измерение сегмента линейки;
• Имеет функцию измерения дефектов (геометрические измерения точек, линий, углов и т.д.) и маркировки дефектов;
• имеют функцию автоматического измерения и расчета MFT двойного нитейного изображения (пространственное разрешение);
• Обладает отображением серого значения в режиме реального времени, автоматическим расчетом и отображением средней функции;
• имеет нормализованную функцию измерения и расчета соотношения сигнала к шуму (SNR);
• имеют функцию сшивания изображения сварного шва;
• Изображение представлено в формате DICONDE и может быть конвертировано в другие распространенные форматы, такие как JPG и т. д., и поддерживает несколько форматов хранения изображений, таких как JPG, BMP, GIF, PNG и т. д.;
• Имеет ретранслятор.

8.0 Рабочее место

Технические параметры рабочей станции для получения и анализа изображений: модель оборудования: HP Z99

Марка оборудования: HP

• Официальная операционная система Windows 10 Портативная рабочая станция
• Размер экрана: 15,0 дюйма;
• Процессор Intel Core i7-11800H 11-го поколения (8 ядер, 16 потоков), базовая частота 2,3 ГГц;
• оперативная память: 16 - 32 ГБ (DDR4 2666 МГц);
• жесткий диск SATA: 1 ТБ (количество интерфейса M.2 1);
• Графическая карта: специальная графическая карта 4G GDDR5 128 бит;
• Размер изделия: длина 359 мм; ширина 236 мм; высота 23 мм
• Масса: 2,3 кг;
• Порты: аудио интерфейс, HDMI интерфейс, USB3.0 интерфейс;
• Теоретический срок службы батареи: 2 - 5 часов, конкретное время зависит от условий использования;
• емкость батареи: 52,5Wh;
• Количество батарей: 3 литий-ионных батареи;
• Местная сеть: 10/100/1000Mbps;
• Беспроводная сеть: поддерживает беспроводный протокол Wi-Fi6;
• Конструкция герметичного шасси: уровень защиты, сертифицированный по стандарту P65, может предотвратить попадание песка, пыли и жидкости;

9.0 Источник излучения

оснащенные интерфейсом для установки высокочастотного рентгеновского оборудования для обнаружения дефектов (или настраиваемой машины для обнаружения дефектов гамма-лучей),Различные источники излучения могут быть настроены в соответствии с требованиями.

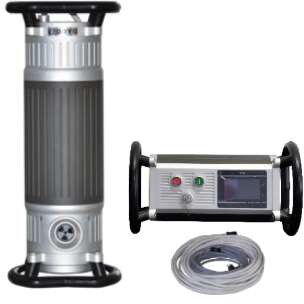

9.1 Название оборудования: портативная высокочастотная рентгеновская инспекционная машина постоянного напряжения и система управления

Модель: XXG-H300GP

• Температура окружающей среды работы: -20°C - 50°C;
• влажность окружающей среды: ≤ 85%;
• диапазон входного напряжения: AC190v - AC265v;
• диапазон частот входной напряжения: от 50 до 60 Гц;
• Дисплей: сенсорный ЖК-дисплей с китайским меню;
• Рентгеновская трубка: металлическая керамическая трубка;
• Метод питания рентгеновской трубы: постоянное напряжение;
• диапазон регулирования напряжения рентгеновской трубы: от 120 до 300 кВ;
• Шаг регулировки напряжения: 1 кВ/шаг;
• Ток рентгеновской трубы: 0,5 - 3,0 мА;
• Шаг регулировки тока: 0,1 mA/шаг;
• Максимальное время экспозиции: от 0,1 до 60 мин (точность до 0,1 мин);
• Максимальная мощность рентгеновской трубы: 900 Вт;
• Рабочая частота: 100 кГц;
• Размер фокуса: 3,0 мм (согласно стандарту EN12543);
• Толщина проникновения: 70 мм (фокальная длина 600 мм, время экспозиции 20 минут, плотность 2,0D);
• Угол облучения: 40°×40°;
• Дополнительный фильтр: 4 мм алюминиевого эквивалента;
• Размер головки трубы: Φ246×734 (включая конечное кольцо);
• Масса головки трубы: 22 кг;
• Кабель подключения: 25 м;
• Кабель питания: 10 м;
• Размер контроллера: φ264×458 (включая конечное кольцо);
• Масса контроллера: 9,6 кг;
• Высокочастотный аппарат XXG-H300GP
• Способ охлаждения анодом: принудительное охлаждение воздухом.

10.0 Высокочастотный рентгеновский трубопровод

Модель: HXPC-100A1

Основные характеристики

• высокочастотные постоянные токи и высоковольтные источники питания;
• Экологически чистые, энергосберегающие и высокоэффективные;
• Постоянная мощность;
• непрерывное воздействие без необходимости отдыха 1:1;
• Четкое изображение, высокая чувствительность;
• Простой контроль работы, легкий в изучении и использовании;
• Может использоваться в сочетании с DR для сопоставления;
• Может использоваться только для фильмовых визуальных проверок;
• Магнитная система управления управлением;
• Точное расположение;
• Широкий диаметр диаметров труб для обнаружения;
• Полные функции защиты;
• Движение на все четыре колеса;
• компактный размер и легкий вес;

Основные технические показатели

• Применимый диаметр трубы: φ710 ~ φ1219 (мм);
• скорость ползания: 16-18 м/мин;
• Пропускная способность на крутом склоне: ¥40;
• Температура рабочей среды: -40°C ~ 70°C;
• влажность рабочей среды: 90%;
• Защитная температура: 80°C;
• Рабочая температура: -25~70°C;
• Аккумулятор: DC110v / 40Ah (литиевая батарея);
• Мотор: 550 Вт (непрерывный);
• Модель: HXPC-100A1
• Расстояние ползания: 8 км (расстояние туда-обратно);
• Режим привода: по умолчанию 2 привода, принудительно 4 привода;
• рентгеновский генератор: φ295×770 (мм);
• Масса: 32 кг;
• Максимальная мощность: 900 Вт;
• диапазон регулировки кв: 50 ~ 300 кв ± 1 кв;
• диапазон регулировки mA: 0,5 ~ 3 mA;
• Угол излучения: 40°×360°;
• Фокус: 1×3,0 (мм);
• Максимальное проникновение: 60 мм (A3);
• Устойчивая нагрузка: 100% при температуре окружающей среды 20°C;
• Размер корпуса ползучего: 1,2 м × 0,38 м × 0,19 м;
• Масса: 100 кг (каркас 80 кг + батарея 20 кг);
• Время экспозиции: 1 ~ 300 секунд (непрерывно регулируемый), с точностью до 1 секунды;
• Задержка до воздействия: 24 секунды;
• Размер магнитного локатора: 255×113×155 (мм);
• Максимальное проникновение магнитного локатора: > 34 мм;
• Магнитный локатор весом 2,8 кг;
• Ошибка позиционирования: лучше ±5 мм.

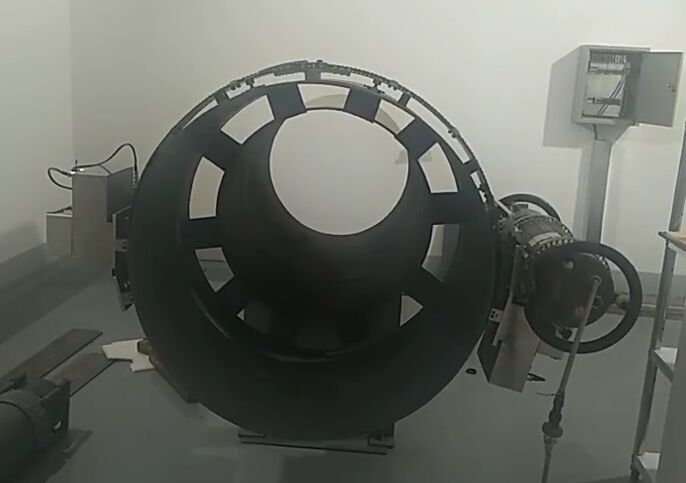

11.0 Руководящая рельса:

Спецификация: φ510 - φ1219 мм.

Стандартная конфигурация: 1 штука. Дополнительные части могут быть настроены по запросу.

12.0 Список конфигураций оборудования:

13.0 Инструкции по связанным конфигурациям

Вариант 1: рентгенография с двойной стенкой - рентгенография (оснащена высокочастотным рентгеновским направляющим аппаратом) + рентгенография (оснащена плоским детектором) + рабочая станция;

Вариант 2: Центральная рентгенография - высокочастотный рентгеновский трубопровод + DR (оснащенный детектором с плоской панелью) + рабочая станция;

Вариант 3: Рентгенография с одной рукой - высокочастотный рентгеновский направленный детектор ошибок + детектор плоской панели + рабочая станция;

14.0 Программное обеспечение и предварительный просмотр фотографий
