Система управления беспроводными системами связи 5G с двойной полосой

Система управления беспроводными двухдиапазонными беспроводными коммуникациями 5G

1. Общее введение

(1) Марка оборудования: HUATEC

(2) Модель: HXPC-200A

(3)Скорость движения:≥ 100 мм/с;

(4) Режим ходьбы принимает тип пути, чтобы обеспечить вертикальную ориентацию сварки: ± 1 мм, ориентация направления ходьбы

Точность: ±1 мм;

(5) Он может удовлетворять требованиям движения двойной стеновой однотенной направленной лучевой машины для трубопроводов диаметром менее 1600 мм;

(6)Используйте беспроводную систему связи 5G с двойной полосой передачи, дистанция управления: 100 метров.(открытая земля);

(7) Использование 36В интегрированного низкотемпературного питания литиевых батарей, легко заменяемого, может нормально работать при минус 40°С;

(8)Рабочее время:более 8 часов;

(9) Потребление энергии: ≤ 150 Вт;

(10) Синхронное приводное устройство с подъемным устройством на стенке трубы (плоский сканер) для выполнения требований обнаружения двустворчатого однотенного DR Transillumination

2Портативный рентгеновский детектор

(1) Название оборудования: портативная высокочастотная машина для обнаружения ошибок рентгеновского излучения под постоянным давлением

(2) Модель: XXG 300JYGF

(3) Рентгеновская трубка: металлическая керамическая трубка

(4) Режим питания рентгеновской трубы: постоянное напряжение

(5) Диапазон регулирования напряжения рентгеновской трубы: 50-300 кВ

(6) Шаг регулирования напряжения трубы: 1 кВ/шаг

(7) Ток рентгеновской трубы: 0,5-3,0mA

(8) Шаг регулирования тока трубы: 0,1 mA/шаг

(9) Максимальное время воздействия: 99 минут 59 секунд

(10) Продолжительность регулировки высокого давления: 0-99 секунд

(11) Максимальная мощность рентгеновской трубы: 900 Вт

(12) Рабочая частота: 100 кГц

(13) Размер фокуса: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) Толщина проникновения: 65 мм (сталь А3, фокусное расстояние 700 мм, пленка HUATEC D7, отрицательное черное ≥ 2.0, 10

Протокол)

(15) Временная скорость нагрузки: 100% (при температуре окружающей среды 20°C, условиях максимальной мощности)

(16) Угол излучения: 40°х55°

(17) Внутренний фильтр: 1mmBe

(18) Дополнительный фильтр: 4 мм

(19) Размер головки трубы: φ295mmx775mm (включая конечное кольцо)

(20) Масса головки трубы: 29 кг

(21) Кабель подключения: 50 м

(22) Кабель питания: 10M

(23) Размер контроллера: 465mmx154mmx323mm

(24) Масса контроллера: 11,3 кг

(25) Входная мощность: 200-250VAC, 47-400Hz

(26) Способ анодного охлаждения: принудительное охлаждение воздухом

(27) Допустимая температура окружающей среды: -20°C~+40°C

3Стандартные аксессуары включают:

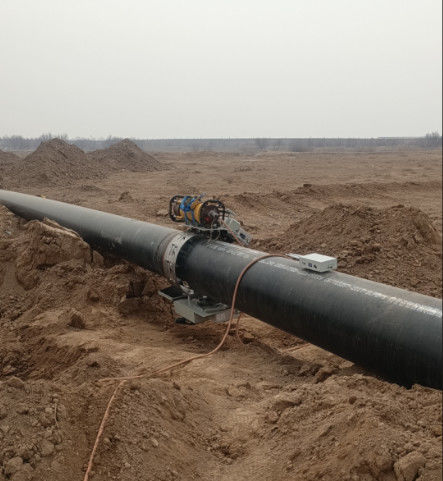

Машина для подъема на наружную стену трубы с детектором DR

Рентгеновская машина, труба, водяная лестница

Цифровой детектор плоскости 1024,76 мкм, площадь изображения 233 х 97 мм

Программное обеспечение для получения и обработки цифровых изображений

Ноутбук

Высокочастотный детектор рентгеновских ошибок постоянного давления (направленный)

Стрелочная проводная рельса: Ø813 мм, Ø1016 мм, Ø1219 мм, Ø1422 мм 4 шт.
