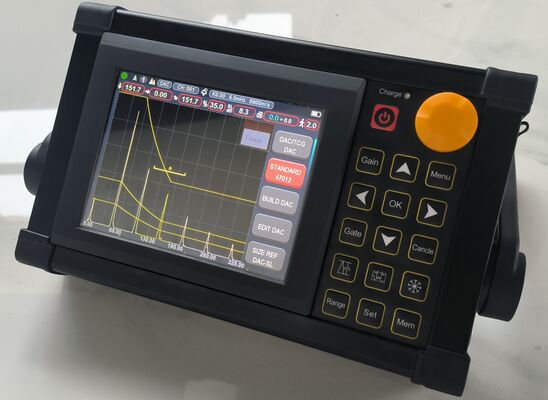

FD203 Высокоскоростной ультразвуковой дефектоскоп с видеозаписью в реальном времени

FD203 Высокоскоростной ультразвуковой дефектоскоп для видеозаписи в реальном времени

★ Удобный для пользователя диалог, интерактивная помощь в операциях, таких как калибровка, построение кривых и т. д.
★ Все необходимые инструменты: DAC, AVG, TCG, AWS.
★ Частота повторения импульсов: точная регулировка 20-2000 Гц, высокоскоростное сканирование, без пропусков.
★ Высокое отношение сигнал/шум, четкое и стабильное эхо, антишумовой дизайн, идеально подходит для тяжелых условий работы.
★ 12-разрядный АЦП, высокоскоростная дискретизация обеспечивает лучшую эхо-диаграмму со всеми деталями. Чувствительный и может обнаруживать даже мельчайшие дефекты.
★ Может идеально использовать частоту датчика 20 М.
★ Высокоскоростная видеозапись дефектоскопии в реальном времени. Неограниченное хранение данных на USB.
★ Стандарт IP65. Корпус из сплава + силикагеля, водо- и пыленепроницаемый, прочный и долговечный. Демпфирующая опора позволяет ему стоять под любым углом.
★ Аккумулятор работает 15 часов от одной зарядки. Каждый аккумулятор имеет собственное управление зарядкой, поэтому с двумя аккумуляторами он может работать круглосуточно.

Технические характеристики

Функции

    Автоматическое отображение точного местоположения дефекта (глубина d, уровень p, расстояние s, амплитуда, sz дБ, ф).
    Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG или DAC/TCG, ускоряет отчетность о приемке или отбраковке дефектов.
    Автоматическая калибровка нулевой точки преобразователя, углов, переднего края и скорости материала. (V2 и два отверстия)
    Удобно создавать и использовать DAC/TCG и AVG для оценки эха, кривую можно изменять и компенсировать.
    При подключении U-диска устройство может получить неограниченную память.　
    Автоматическое создание видео процесса испытаний и воспроизведение; диск памяти может хранить тестовое видео без ограничения по времени (опция)
    Цветное B-сканирование. (Опция)
    В устройстве имеется 15 стандартов.
    Подключение по Bluetooth к мобильному устройству для создания и печати отчетов об обнаружении на месте. (Опция)
    AWS D1.1.
    Функция коррекции криволинейной поверхности.
    Функция измерения высоты трещины.
    Увеличение строба: расширение диапазона строба на всю ширину экрана.
    Функция автоматического усиления.
    Огибающая: одновременное отображение живого A-сканирования с частотой обновления 70 Гц и огибающей A-сканирования
    дисплей.
    Peak Hold: сравните замороженные формы волн пиков с живыми A-сканами, чтобы легко интерпретировать результаты испытаний.
    Scan Freeze: отображение заморозки удерживает данные формы волны и пути звука.
    Сигнал тревоги: звуковой сигнал и светодиод.
    Часы реального времени.
    Заполнение эха.
    Метка захвата.
    Цвет эха в пределах строба.

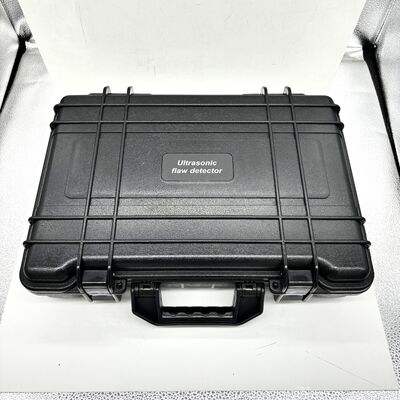

Базовый комплект прибора
1.    Портативный ультразвуковой дефектоскоп FD203
2.    Прямоугольный датчик (2,5 МГц, Φ20)
3.    Угловой датчик (4 МГц, 8 мм×9 мм, 60°)
4.    Соединительный кабель для датчика (Q9-C9 и C9-C5)
5.    Перезаряжаемый литий-ионный аккумулятор, 8 ампер-часов
6.    Блок питания/зарядное устройство
7.    Руководство по эксплуатации на английском языке
