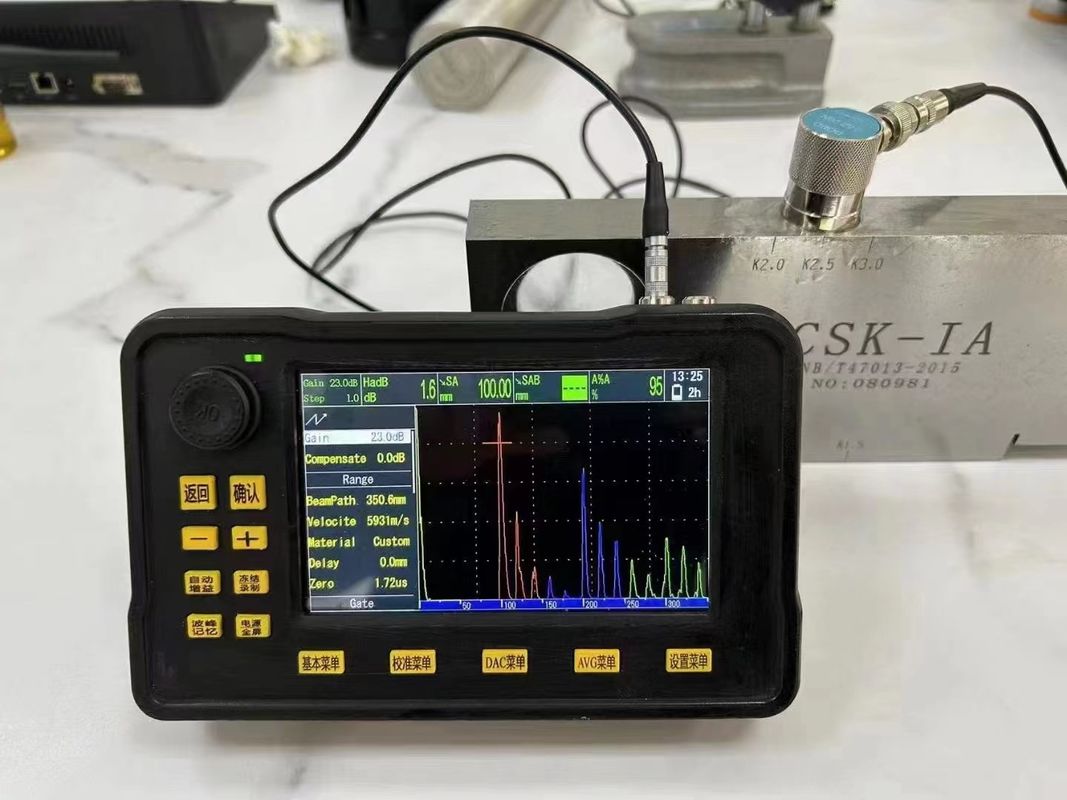

Цифровой ультразвуковой дефектоскоп FD540mini
Ультразвуковой дефектоскоп FD540mini - это новый тип продукта для ультразвукового контроля, выпущенный нашей компанией, широко используемый в таких отраслях, как котлы, сосуды под давлением, энергетика, нефтяная, химическая, морская нефтедобыча, трубопроводы, судостроение, автомобилестроение, машиностроение, металлургия, металлообработка, стальные конструкции, железнодорожный транспорт, атомная энергетика, университеты и т. д. Он позволяет удобно обнаруживать, определять местоположение, оценивать и диагностировать различные внутренние дефекты (трещины, рыхлость, поры, включения и т. д.) в заготовках. Этот цифровой ультразвуковой дефектоскоп имеет компактную структуру, стабильную форму сигнала, высокую выносливость, высокую чувствительность, быстрое реагирование и максимальную частоту повторения импульсов до 10000 Гц. Это чрезвычайно портативный продукт для ультразвукового дефектоскопирования.
Особенности
1: Корпус легкий и подходит для работы одной рукой.
2: Быстрая зарядка PD65W + 12 часов работы от батареи.
3: 5,0-дюймовый IPS-дисплей высокой четкости с совершенно новым пользовательским интерфейсом.
4: Поддержка полноэкранного касания, быстрых жестов, виртуальной клавиатуры,
простота в использовании
5: С функциями DAC, AVG, автоматического усиления, пиковой памяти, цветного полудиапазона, B-сканирования
и другими профессиональными функциями.
6: Включая переключение между китайским и английским языками, экспорт данных на SD-карту, онлайн
обновление, захват экрана и многие другие практические функции.
Технические параметры
|
Диапазон обнаружения
|
10 м100Продольная волна, углеродистая стальРазрешение
100Метрологические требования к характеристикам≤2%)
≥3500 ммРазрешение
|
|
Режим импульса
|
Острый импульс, прямоугольная волна, двойная прямоугольная волна
|
|
Напряжение импульса
|
25 В60 Гц300 В регулируемое Шаг 25 В
|
|
Ширина импульса
|
0 нс60 Гц500 нс непрерывно регулируется, шаг 10 нс
|
|
Демпфирование
|
сильное и слабое регулируемое
|
|
Частота повторения импульсов
Автоматическая или ручная, непрерывно регулируется от 100 Гц до 1000 Гц,
|
с шагом 10 Гц
Усиление
|
|
120 дБ, шаг 0,1 дБ,
|
1 дБ, 10 дБ Полоса пропускания
|
|
0,1 МГц
|
～60 ГцВолновой фильтр
|
|
1M~5M
|
Экран дисплея
|
|
5,0-дюймовый ЖК-дисплей, эффективный размер дисплея 108 мм в длину и 64 мм в ширину
|
Разрешение
|
|
36 дБ
|
Интерфейс прибора
|
|
Двойной LEMO-00 C5
|
Сигнализация
|
|
Сигнализация ворот A, B
|
Выходной интерфейс
|
|
Type-c USB
|
Режим обнаружения
|
|
Полная волна, положительная полуволна, отрицательная полуволна, RF
|
Ворота
|
|
Независимые
|
A,B Режим измерения
|
|
Пик, боковая сторона волны
|
Память
|
|
SD-карта 1G
|
Сохранить содержимое
|
|
Одиночный кадр, непрерывная запись нескольких кадров (≤200 кадров)
|
Количественный режим
|
|
Кривая DAC
|
,включая батареюВспомогательные функции
|
|
Поддержка касания, виртуальной клавиатуры, быстрой зарядки PD
|
автоматическое усиление, пиковая память, заморозка
Дефектоскопия
|
|
стандарты
AWS D1.1/D1.5
|
,включая батарею,включая батарею,включая батареюРазмер и вес
|
|
183 мм×113 мм×45 мм 780 г
|
,включая батареюБатарея
|
|
12 часов
|
Единица измерения
|
|
Метрическая, имперская
|
Рабочая температура
|
|
-10℃
|
～60 ГцЗарядное устройство
|
|
1
|
(100～60 Гц, 50～60 Гц)Разрешение
|
|
36 дБ
|
(Метрологические требования к характеристикам:≥26 дБ)
Запас чувствительности
|
|
40 дБ
|
(Метрологические требования к характеристикам:≥26 дБ)
Запас чувствительности
|
|
60 дБ
|
(Метрологические требования к характеристикам:≥42 дБ)
Вертикальная линейность
|
|
2,8%
|
(Метрологические требования к характеристикам
:≤2%)Горизонтальная
|
|
линейность
0,6%
|
(Метрологические требования к характеристикам
:≤2%)Язык
|
|
Китайский/Английский
|
Стандартная конфигурация
|
Серийный номер
|
rНазвание
|
количество
|
1
|
|
|
1
|
|
|
4
|
2
|
4
|
|
Линия датчика
|
2
|
4
|
|
Зарядное устройство
|
1
|
|
|
Линия электропитания
|
1
|
|
|
Руководство по эксплуатации
|
1
|
|
|
Сертификат соответствия
|
1
|
|
|
Гарантийный талон
|
1
|
|
|
Внешний аккумулятор
|
1
|
|
