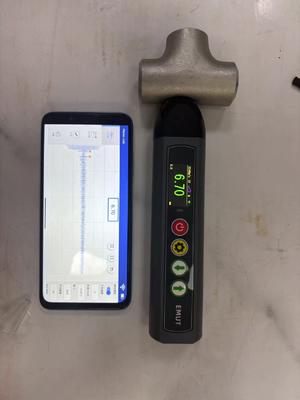

TG-14 Температурная компенсация проникающего покрытия Электромагнитный ультразвуковой толщиномер
Электромагнитный ультразвуковой толщиномер TG-14+ - это ультракомпактный бесконтактный измерительный прибор, не требующий акустического соединителя и способный измерять толщину металлических или магнитопроводящих материалов.
Основные параметры:
| Дискретизация |
80MSPS |
| Полоса пропускания |
2.5МГц～6МГц |
| Передача |
±600В_400Гц_125нс |
| Усиление |
Автоматическое 0 ~ 96 дБ, шаг 1 дБ |
| Точность измерения |
±0.01мм |
| Диапазон скорости звука |
400～9999 м/с |
| Эффективный диапазон |
0.75～1280 мм |
| Средний класс |
L, M, H Третья передача регулируется |
| Расстояние подъема |
5 мм (алюминий), 4 мм (углеродистая сталь), 3 мм (нержавеющая сталь) |
| Диапазон измерения |
Измерение углеродистой стали — 1X:160 мм 2X:320 мм 3X:640 мм 4X:1280 мм |
| Тип измерения |
Алюминий, медь, железо, углеродистая сталь, литая сталь, легированная сталь, нержавеющая сталь, титановый сплав и другие металлические материалы |
|
|
| Измерительный канал |
2* Тонкий лист, общего назначения, стержень |
| Режим измерения |
Одиночное эхо (I-E), Двойное эхо (E-E) |
| Шаблон поиска |
Граница - граница, гребень - гребень, гребень - граница |
| Вспомогательная функция |
Автоматическая заморозка, автоматическое усиление, автоматический сон, отображение формы сигнала A-сканирования, подключение телефона по Wi-Fi |
| Функция коррекции |
Регулировка высоты строба, регулировка задержки гашения, ручная регулировка усиления, калибровка скорости звука, температурная компенсация |
|
|
| Связь |
RS-485 или USB2.0 |
| Зарядное устройство |
5В2А, стандартный интерфейс Type-C |
| Экран дисплея |
1.47 ДЮЙМА 320× 172 IPS_LCD |
| Размер корпуса |
178.4 мм× 42 мм× 32 мм |
| Срок службы батареи |
Литиевая батарея 3,7 В 3400 мАч на 6 часов |
| Вес |
Металлический корпус: 358 г B корпус для литья под давлением: 255 г C литье под давлением + быстроразъемный: 289 г |
Стандартная конфигурация
| Серийный номер |
Название |
Количество |
Отметка |
| 1 |
Основной блок |
1 |
|
| 2 |
Датчик нормальной температуры |
1 |
4 МГц, 42 мм * 32 мм |
| 3 |
Кабель для зарядки |
1 |
|
| 4 |
Зарядная вилка |
1 |
|
| 5 |
Руководство |
1 |
|
| 6 |
Испытательный блок на железной основе |
1 |
|
| 7 |
Испытательный блок на алюминиевой основе |
1 |
|
| 8 |
Упаковочная коробка |
1 |
|
Дополнительные элементы (могут быть заказаны по мере необходимости, не входят в стандартную конфигурацию)
| SN. |
Название |
Количество |
Отметка |
| 1 |
Высокотемпературный датчик |
1 |
4 МГц, Φ33 мм * 40 мм |
| 2 |
Датчик нормальной температуры малого диаметра |
1 |
4 МГц, Φ13 мм * 36 мм |
| 3 |
Датчик нормальной температуры большого диаметра |
1 |
4 МГц, Φ40 мм * 60 мм |
| 4 |
Мобильный телефон |
1 |
Телефоны, поддерживающие Android и HarmonyOS |
| 5 |
Планшет |
1 |
Поддержка Android, HarmonyOS Pad |
| 6 |
Часы |
1 |
Часы, поддерживающие Android и HarmonyOS |
| 7 |
Программное обеспечение верхнего уровня |
1 |
Программное обеспечение APP |
Характеристики прибора
l Малый размер, легко носить с собой
l Требования к поверхности заготовки невысоки, шероховатая поверхность без шлифовки, может обеспечить бесконтактное измерение
l Не чувствителен к покрытию и может использоваться для измерения толщины деталей с покрытием
l Без акустического соединителя можно измерить толщину высокотемпературной заготовки и провести температурную компенсацию
Общие характеристики:

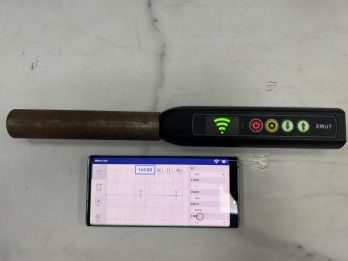

A. Прибор состоит из основного блока и мобильного телефона, которые подключены беспроводным способом через Wi-Fi
B, прибор использует принцип электромагнитного ультразвука, процесс контроля не требует полировки поверхности заготовки, не требуется соединитель
C, датчик и основной блок интегрированы, датчик можно заменить
D, подключен к мобильному телефону, планшетному компьютеру после A-сканирования, B-сканирования двух функций
E, настраиваемый тип датчика: датчик (≤80℃, кратковременное измерение), высокотемпературный датчик (≤800℃, кратковременное измерение)
F, настраиваемая высокотемпературная ручка: короткая ручка (для удовлетворения требований контроля до 350℃, кратковременное измерение), длинная ручка (для удовлетворения требований контроля до 800℃, кратковременное измерение)
