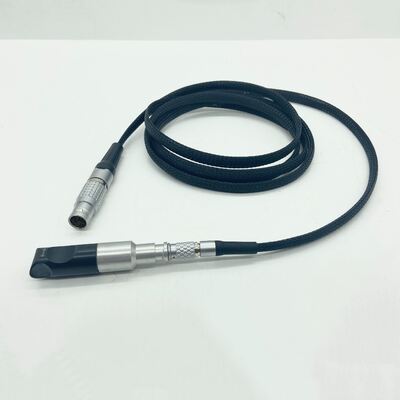

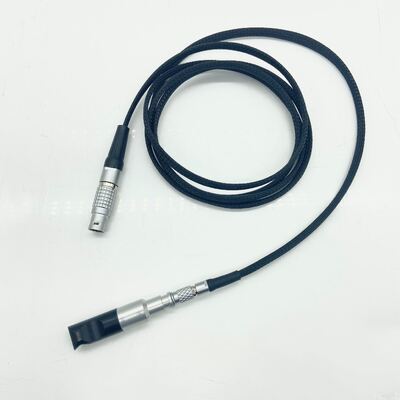

Датчик вихретокового зонда GE Locator 3S

Датчик вихретокового зонда GE Locator 3S

Датчик вихретокового зондаОписание

Наши исследователи датчиков обнаружили, что конструкция зонда и соответствующая структура зонда могут усилить в противном случае необнаруживаемый сигнал дефекта, что облегчает его обнаружение. После многих лет опыта, тщательного проектирования и строгого контроля качества деталей мы предлагаем различные типы высокопроизводительных вихретоковых датчиков, которые могут адаптироваться к использованию с различными типами приборов вихретокового контроля. При выборе вихретокового измерителя серии ET и соответствующего зонда можно получить наилучшие характеристики соответствия и высочайшую чувствительность обнаружения. Предоставляемые нами датчиковые зонды включают: дифференциальные, абсолютные и отражательные (с возбуждением) катушки. Стандартная серия зондов обеспечивает дифференциальные, абсолютные и отражательные зонды для большинства применений наших клиентов, таких как обнаружение и оценка поверхностных дефектов, обнаружение внутренних трещин в отверстиях под болты, коррозионных трещин и износа теплообменных труб, а также обнаружение коррозии многослойных конструкций и трещин в сварных швах из ферромагнитных материалов.

Выбор зонда

Если у клиентов есть особые требования к проекту испытаний или они мало знают о спецификации зонда, выборе функций, пожалуйста, предоставьте следующую информацию, и мы дадим рекомендуемый выбор: 1. Материал и термообработка проверяемой заготовки; 2. Физический размер, поверхность и конец материала проверяемой заготовки; 3. Производители и модели приборов, используемых для испытаний; 4. Содержание и стандарты пунктов испытаний; 5. Скорость обнаружения или такт. Зонд можно разделить на параметрический тип и трансформаторный тип в соответствии с различным выходным сигналом катушки обнаружения. Общая частота составляет 10 Гц-10 МГц. В соответствии с различными материалами испытаний можно выбрать с возбуждающей катушкой или без возбуждающей катушки.

Тип зонда

В соответствии с требованиями испытаний можно настроить различные зонды: точечный, плоский, дуговой/профильный зонд, внутренний/внешний сквозной зонд, вращающийся зонд, разделение твердости материала, зонд проводимости, зонд толщины покрытия, в соответствии с требованиями к испытаниям продукции заказчика, настроенный наиболее подходящий зонд обнаружения.

Использование датчиковых зондов

Общий вихретоковый зонд имеет определенный угол обнаружения, в соответствии с требованиями обнаружения, в соответствии с относительным направлением движения заготовки и зонда для регулировки угла зонда, поверхность обнаружения зонда перпендикулярна поверхности обнаруживаемой заготовки (размещенной, точечный зонд), зонд и заготовка должны поддерживать относительно равномерную скорость, поддерживать относительно стабильное расстояние подъема, расстояние подъема между 0,2-0,8 мм, как правило, является наилучшим. Точная настройка диапазона усиления прибора в соответствии с различными потребностями в подъеме.

Процесс регулировки:

1. Поместите стандартные образцы;

2. Установите направление движения зонда, вертикальная установка;

3. Регулировка подъема до 0,2-0,8 мм (в соответствии с шероховатостью поверхности заготовки, допуском размеров);

4. Запустите программное обеспечение, отрегулируйте частоту и усиление, пока дефект стандартного образца не вызовет сигнал тревоги в критическом положении. (Подъем зонда слишком близко приведет к насыщению сигнала, а слишком далеко приведет к плохой чувствительности).

Использование кабеля зонда

В соответствии с различным интерфейсом прибора, используя различные структуры для изготовления кабеля зонда, общее производство линии зонда должно знать интерфейс прибора и определение интерфейса, в соответствии с различным определением кабеля зонда. Наша компания может предоставить вихретоковые зонды и кабели зондов для GE Locator, Olympus NORTEC и других машин.
