Четырехканальный многофункциональный виброанализатор оснащен универсальным входным портом, который может подключаться к различным типам датчиков

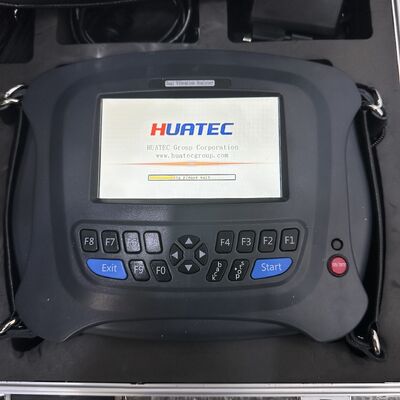

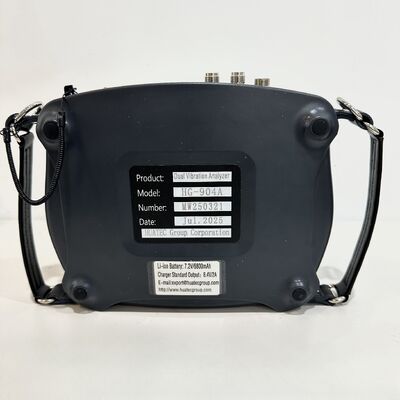

HUATEC HG-904A Четырехканальный многофункциональный прибор, оснащен универсальным входным портом, который может подключаться к различным типам датчиков. Он использует передовые микроэлектронные технологии, технологии анализа сигналов и диагностики неисправностей, объединяя возможности мониторинга состояния оборудования и диагностики неисправностей в одном устройстве.
Прибор-анализатор включает в себя функцию сбора данных вибрации по четырем каналам, что позволяет выполнять измерения вибрации на месте и автоматически сохранять десятки тысяч значений характеристик вибрации и спектров точек измерения. Он также может отображать от одного до четырех каналов форм сигналов и спектров синхронно на месте. Кроме того, он может служить детектором дисбаланса, выполняя одно- и двустороннюю проверку динамического баланса на месте.
BT4 &IP54
Пожалуйста, обратите внимание: существует большая разница в аппаратной конфигурации между четырехканальным и двухканальным.
| Основная функция |
Модель |
| модель |
HG-904A4 |
HG-904A2 |
| Количество каналов |
четыре канала |
два канала |
| Основные функции |
|
1, Трехканальная синхронная проверка с одновременным сбором значений ускорения, скорости, смещения и осевого огибающего с каждого канала, а также графики спектра частот параметров тревоги.
|
ДА |
1 канал |
| 2, Одноканальный или многоканальный синхронный сбор любых параметров, любого диапазона частот и любого графика. |
1 или 2 или 3 или 4 канала |
1 или 2 канала |
| 3, Трассировка оси, анализ запуска-остановки, ударное тестирование. |
ДА |
НЕТ |
| 4, Мониторинг значений оборудования в реальном времени и анализ графиков трендов в реальном времени для любого параметра и любого диапазона частот; анализ спектра частот и формы сигнала в реальном времени. |
1 или 2 или 3 или 4 канала |
1 или 2 канала |
| 5, Технология мониторинга импульсов удара подшипников качения (оценка смазки и ударов подшипников) |
Дополнительно (Примечания к заказу) |
Дополнительно (Примечания к заказу) |
| 6, 1 или 2 плоскости балансировки |
ДА |
ДА |
| 7, Система анализа программного обеспечения для управления оборудованием |
ДА |
ДА |
| 8, Может быть подключен к ICP, датчику заряда, датчику вихретокового смещения, магнитоэлектрическому датчику скорости |
ДА |
ДА |
| 9, Анализ относительной фазы |
Дополнительно (Примечания к заказу) |
Дополнительно (Примечания к заказу)
|
Основная функция

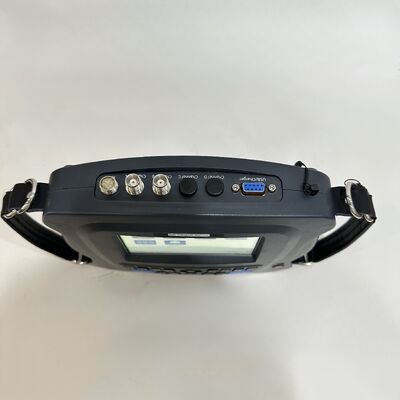

Многофункциональные входные порты для различных датчиков: (пьезоэлектрические, электромагнитные, вихретоковые, ICP)
-- 5-дюймовый цветной дисплей с китайским интерфейсом для четкой и красивой визуализации
-- Огромное пространство для хранения с жестким диском на 16 ГБ, который может автоматически сохранять десятки тысяч значений характеристик вибрации и спектров точек измерения
-- Четыре канала синхронного сбора данных с 24-битной АЦП
-- 1600, 3200, 6400 или 12800 линий спектра FFT
-- Интерфейс связи USB 2.0 с совершенно новым китайским меню в стиле Windows для упрощения работы
-- Частота анализа до 35 кГц с 8 дополнительными уровнями
-- Полнофункциональный высокоскоростной динамический анализ, включая спектр амплитуд, спектр мощности, логарифмический спектр и т. д.
-- Отображение различных значений характеристик во временной области, включая пиковое значение, значение пик-пик, эффективное значение, пик-фактор, асимметрию, эксцесс и т. д.
-- Несколько функций анализа и диагностики: анализ подшипников/шестерен (анализ огибающей демодуляции) диагностика неисправностей, (тест на удар) диагностика собственной частоты и т. д.
-- Хранение и воспроизведение данных/записей для балансировки ротора
-- Тестовый вес можно выборочно удалить или сохранить, а его качество можно оценить
-- Высокоточная операция балансировки с быстрой балансировкой для измерения и отображения значений вибрации, амплитуд, фаз
-- Обнаружение и диагностика неисправностей подшипников/шестерен с использованием аппаратной демодуляции огибающей
-- Измерение скорости, измерение шума, измерение фазы, фазовая диагностика
-- Ручная настройка порога срабатывания (большой, средний, малый)
-- Он может быть оснащен программным обеспечением EMD системы управления оборудованием (включая базу данных подшипников)
Спецификация оборудования
| Статистика |
спецификация |
| Модель |
HG-904A4 четырехканальный / HG-904A2 двухканальный |
| Количество каналов |
Четыре канала вибрации, один канал тахометра |
| Основные функции |
Одноканальный или многоканальный синхронный сбор различных параметров, включая ускорение, скорость, смещение и осевую огибающую |
| точность |
±5% |
| A/D преобразование |
24-битная АЦП |
| ЖК-дисплей |
Поддерживает ввод с сенсорного экрана, цветной 5-дюймовый дисплей |
| Диапазон тахометра |
120—12000 об/мин |
| Диапазон температур прибора |
-20—55°C |
| Диапазон температур датчика |
-20°—120°C |
| Аккумулятор |
Перезаряжаемая литиевая батарея 7,2 В, 6800 мА; время зарядки 7 часов, время непрерывной работы 8 часов |
| Зарядное устройство |
8,В, 2А |
| Диагностическая библиотека |
База данных подшипников |
| Функция и диапазон измерения |
Одновременно измеряет четыре значения параметров и спектры параметров тревоги с чувствительностью 100 мВ/г
ускорение 0,1——199,99 м/с²
скорость 0,1——199,99 мм/с
смещение 1 мкм——1999 мкм
значение осевой огибающей 0,1——30 м/с²
|
| Функция анализа программного обеспечения |
Анализ спектра вибрации и формы сигнала во временной области, анализ огибающей, точная функция диагностики неисправностей для подшипников качения (четыре части) Отдельная функция диагностики неисправностей: аппаратное обеспечение прибора имеет отдельную функцию диагностики неисправностей для сбора спектров других параметров, кепструма, логарифмического спектра и диагностики спектра мощности (сбор в реальном времени и отображение в реальном времени) |
| Емкость хранилища |
16G |
| Внешний интерфейс |
Зарядка и связь USB2.0 |
| Функция вывода отчета |
Обнаруживает вывод отчета о данных |
| Диапазон частот вибрационных измерений: |
2—35 кГц |
| Типы подключаемых датчиков: |
Пьезоэлектрический датчик ускорения, датчик ICP, магнитоэлектрический датчик скорости, вихретоковый датчик |
Обзор программного обеспечения
С быстрым развитием Интернета вещей и платформ больших данных мы объединили функциональные преимущества нашей существующей системы программного обеспечения и приняли платформу Windows.Net 3.5-5.0, пакет Microsoft Visual Studio 2019 и базу данных MySQL. Связь между системой программного обеспечения и коллектором использует унифицированную архитектуру UDP, а система программного обеспечения разработана как с сетевой, так и с автономной версиями. После почти года усилий мы запустили последнюю версию системы интеллектуального мониторинга и диагностики оборудования предприятия (далее именуемой системой EMD). Используя гибкую работу клиентского программного обеспечения и преимущества комплексного инструмента анализа, пользователи могут более удобно отслеживать данные и более эффективно анализировать причины аномалий. Программное обеспечение системы совместимо с многоканальными сетевыми сборщиками данных, беспроводными мониторинговыми сборщиками и автономными портативными анализаторами. При анализе тенденций онлайн-данных портативный анализатор может дополнять сбор данных, чтобы сделать анализ оборудования на месте более всесторонним, тем самым всесторонне анализируя тенденции и аномалии агрегатов, точно определяя причины аномалий и максимально обеспечивая безопасность оборудования на месте.
Спецификация программного обеспечения
| Статистика |
|
| Основные функции |
1. Система требует одновременного отображения четырех параметров: ускорения, скорости, смещения и осевой огибающей.
2. Графики трендов для любого параметра можно извлечь и просмотреть по выбору времени.
3. График тренда одного параметра, график формы сигнала и график анализа спектра частот могут отображаться на одном и том же интерфейсе.
4. Графики трендов четырех параметров (ускорение, скорость, смещение и осевая огибающая) могут отображаться на одном и том же интерфейсе.
5. График тренда трех параметров ускорения, скорости и температуры (включая графики анализа спектра частот ускорения и скорости) может отображаться на одном и том же интерфейсе.
6. Анализ во временной области включает 13 чувствительных индикаторов диагностики неисправностей.
7. Доступна функция автокорреляционного анализа.
Требования к расширению функциональности системы:
8. Ссылка на прогнозирование остаточного срока службы подшипника.
9. График тренда и анализ спектра частот должны иметь собственные диагностические справочные мнения.
10. Отчеты можно экспортировать одним щелчком мыши.
11. Требуется многопараметрическая и многомерная функция диагностики и анализа.
Статистика состояния эксплуатации и технического обслуживания системы:
12. Отображается статистика состояния тревоги.
13. Отображается состояние выполнения плана.
Управление эксплуатацией и техническим обслуживанием системы:
14. Можно просмотреть состояние сборщиков данных.
15. Можно просмотреть состояние оборудования.
Доступен импорт инвентаризации оборудования одним щелчком мыши.
|
