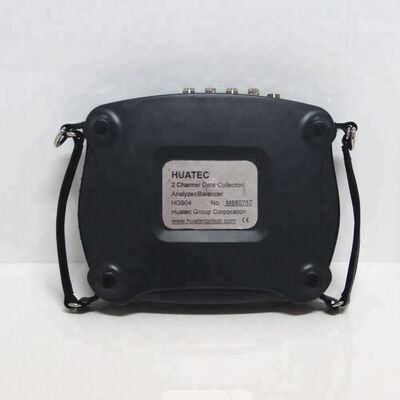

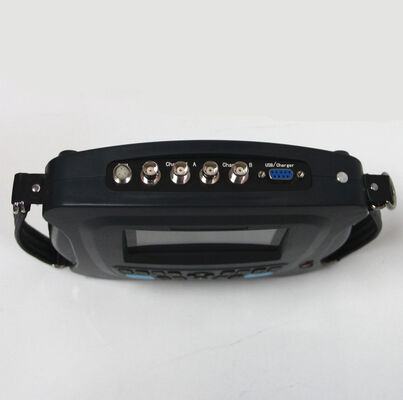

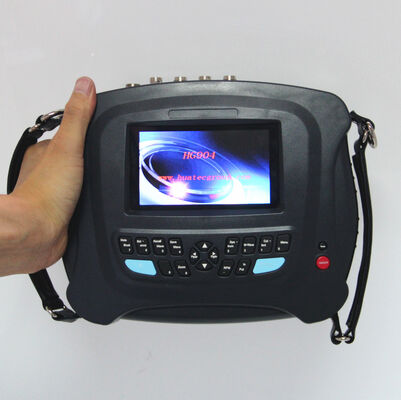

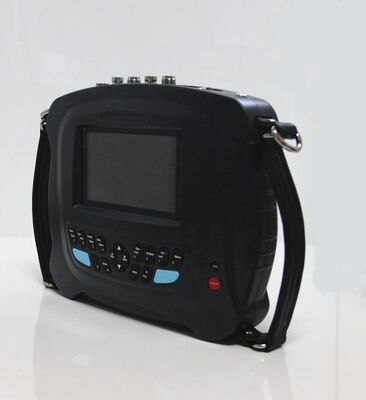

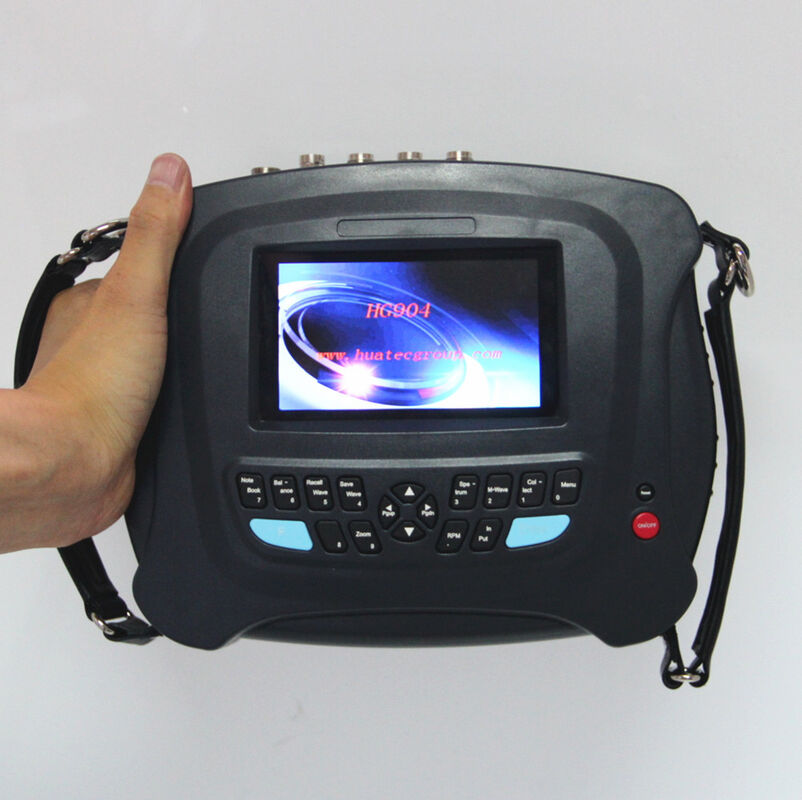

Анализатор вибраций 2 канал сборщик данных / анализатор / балансировщик

Анализатор вибрации, 2-канальный сборщик/анализатор/балансировщик данных

Дисбаланс является одной из основных причин вибрации машин. По оценкам, около 50 процентов всех неисправностей вызваны дисбалансом роторов. Лучшим способом избавления от механического дисбаланса является балансировка на месте. Анализатор/балансировщик HG904 особенно полезен для этой цели. Он может измерять интенсивность вибрации; диагностировать причину вибрации, анализируя спектр частот. Он также может использоваться для измерения скорости вращения и фазы вибрации, а также для расчета веса и местоположения дисбаланса.

Особенности:

• Простота использования
• Векторная иллюстрация, процесс и результат балансировки отображаются четко с первого взгляда
• Хранение данных балансировки 10 роторов
• Возможность выбора удаления или сохранения пробной массы
• Разложение результата балансировки на два заданных местоположения
• Диапазон пробного веса рассчитывается в соответствии с весом ротора, скоростью вращения, радиусом и требуемым классом балансировки
• Действительность пробной массы оценивается автоматически
• Измерение оборотов, амплитуды и фазы
• Спектр FFT на месте, 400 строк и функция диагностики
• Двухканальный одновременный сбор данных
• Аппаратная демодуляция огибающей для диагностики подшипников и шестерен
• Функция передачи для измерения собственной частоты
• Отображение формы волны и спектра на большом ЖК-дисплее
• Хранение значений вибрации и формы волны вибрации

Условия эксплуатации

• Диапазон температур: от 5°C до 50°C
• Относительная влажность: < 85%, ненасыщенная
• Без едких газов
• Без сильного электромагнитного поля и сильных ударов

Безопасность

HG904 не разрешается контактировать с движущимися частями машины.

Технические характеристики

• Диапазон скорости вращения для динамической балансировки: 70-60 000 об/мин
• Выбор автоматического и ручного диапазонов
• Точность измерения вибрации: 5 %

• Датчики: Пьезоэлектрический акселерометр, магнитоэлектрическая скорость, вихревое смещение и т. д.
• 8^й-порядок эллиптический анти-алиасинговый фильтр, полосовой фильтр RPM
• Входной сигнал: акселерометр и напряжение

• Анализ спектра амплитуды: от 100 до 400 строк (зум), окно Ханнинга
• Диапазон частот спектрального анализа: 100, 200, 500, 1K, 2K, 5K, 10KHz (только для одноканальной выборки)
• Хранение данных: 400 форм волны из 1024 точек и 400 наборов данных

• Диапазоны амплитуд и частотная характеристика для измерения общей вибрации:

• 	Диапазоны амплитуд	Частотная характеристика
  Смещение	0,003 – 5 мм пик-пик	10 – 500 Гц
  Скорость	0,2 – 200 мм/с истинное среднеквадратичное значение	10 – 1000 Гц
  Ускорение	0,5 – 250 м/с2 пик	20 – 5000 Гц
  Огибающая	0,1 – 20 единиц истинное среднеквадратичное значение	5-1000 Гц от 15-40 кГц
  Напряжение	0,1 – 10 В пик-пик	10 – 10000 Гц

• Блокнот: 10 кодов состояния для визуального осмотра
• Выход: USB для связи с ПК
• Питание: Ni-MH аккумулятор для 8 часов непрерывной работы, предупреждение о низком заряде батареи
• Рабочая среда: 0~55 ^oC, 90% влажности без конденсации
• Измерение скорости вращения с помощью фотоэлектрического датчика
• Динамический диапазон: 60 дБ с регулируемым диапазоном усиления 48 дБ
• Размеры: 21×13×4 см; Вес: 1,2 кг (включая батареи)

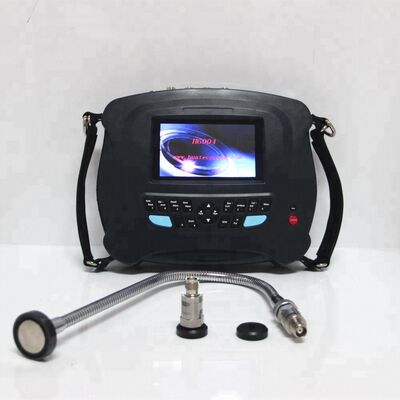

Комплект поставки
HG904 Сборщик данных вибрации 1
Акселерометр 2
Магнитное крепление 2
Стальной удлинительный зонд 1
Зарядное устройство 1
Кабель акселерометра 3
Кабель связи RS232c 1
Модуль балансировки 1
Датчик тахометра/триггера и кабель 1
Набор отражающей бумаги 1
Краткое руководство пользователя 1
CD с программным обеспечением 1
Сертификаты HG904 и датчиков 3
Кейс для переноски 1
