Портативный 32:128PR Ультразвуковой детектор ошибок

Портативный 32:128PR Ультразвуковой детектор ошибок
Портативный 32:128PR Ультразвуковой детектор ошибок Портативный 32:128PR Ультразвуковой детектор ошибок Портативный 32:128PR Ультразвуковой детектор ошибок

Большие изображения :  Портативный 32:128PR Ультразвуковой детектор ошибок

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HUATEC
Сертификация: ISO,CE
Номер модели: HPA-620
Оплата и доставка Условия:
Количество мин заказа: 1 КОМПЛЕКТ
Упаковывая детали: в картонной упаковке
Время доставки: через 5~8 дней после оплаты
Условия оплаты: Л/К, Т/Т, западное соединение
Поставка способности: 20 комплектов в месяц
контакт

Портативный 32:128PR Ультразвуковой детектор ошибок

описание
Название продукта: Ультразвуковой дефектоскоп с фазированной решеткой режим громкой связи: 32:128
Отображать: экран касания 10.4-inch импортировать: 1 IPEX, 4 C5
GPS: Да Хранилище: Внутренний: 64 ГБ; Внешний: USB флеш диск
Выделить:

Портативный ультразвуковый детектор фазового массива

,

32Ультразвуковой детектор ошибок

,

Фазовый детектор дефектов с гарантией

Портативный 32:128PR фазированный ультразвуковой дефектоскоп



Особенности:

Каналы контроля

  • Модуль фазированной решетки 38:128PR
  • Одновременное сканирование TOFD и фазированной решеткой
  • Поддержка двухлучевых датчиков
  • 2-канальный TOFD; 2-канальный традиционный ультразвуковой контроль

Функциональность HPA-620 в полной мере удовлетворяет различные потребности пользователей.



Модуль фазированной решетки

  • Контроль сварных швов встык; Контроль сварных швов встык (с одновременным сканированием TOFD и фазированной решеткой)
  • Традиционный C-скан контроль пластин
  • Традиционный контроль болтов
  • Традиционный контроль коррозии
  • Контроль TKY



Модуль TOFD

  • Настройка параметров процедуры; настройка параметров датчика и призмы

Пользователи могут рассчитывать соответствующие параметры на основе параметров датчика и процедуры, включая: PCS, зону сканирования, покрытие дна, углы включения луча.



Дисплей

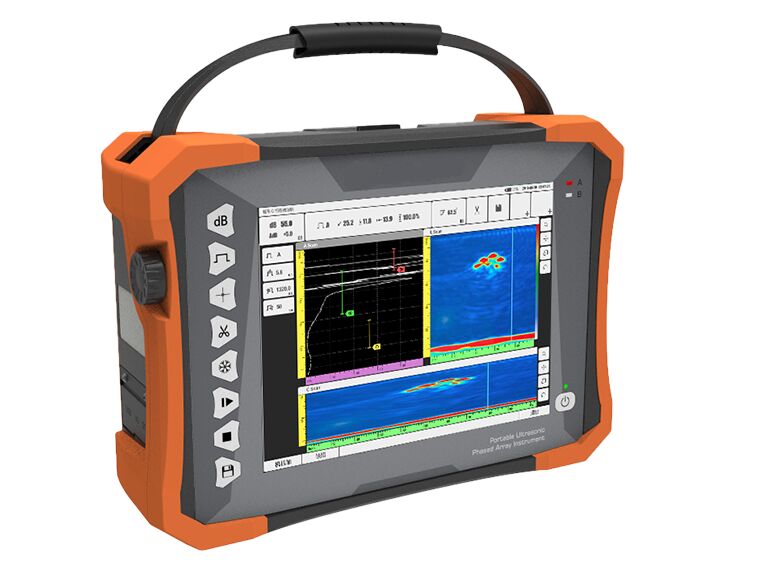

  • HPA-620 оснащен 10,4-дюймовым промышленным TFT-экраном с сенсорным управлением, обеспечивающим оптимальное отображение при ярком освещении и на открытом воздухе.



Разработка процедуры

  • Предлагая моделирования процессов, HPA-620 также может создавать модель путем импорта размеров объектов через программное обеспечение CAD. Настройте специализированный процесс контроля пользователей и предоставьте комплексное обслуживание для полного спектра решений.

Параметр:

Каналы
Режим Режим PA Режим UT Режим TOFD
Количество 32:128 2 2
Физический параметр
Дисплей 10,4-дюймовый сенсорный экран
Ввод 1 IPEX, 4 C5
Порты ввода/вывода 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP(DisplayPort) (можно преобразовать в HDMI)
WIFI
Порт энкодера LEMO 1B
Порт TTL ввода/вывода
GPS Да
Хранение Внутреннее: 64 ГБ; Внешнее: USB-накопитель
Вес 5 кг (без батареи)
Размеры 350 мм × 250 мм × 130 мм
(Д×Ш×В)
AC 100 В ~ 240 В 50 Гц/60 Гц
DC 13,5 В
Тип батареи Литиевая батарея
Емкость батареи Двойная батарея, каждая<100 Втч
Срок службы батареи ≥4,5 ч
Температура Диапазон рабочих температур: -10℃ ~ 40℃
Диапазон температур хранения: -20℃ ~ 60℃
Степень защиты от проникновения IP65
UT
PRF 25 Гц ~ 10 кГц
Напряжение передатчика 75 В ~ 250 В (нагрузка 50 Ом)
Ширина импульса 30 нс ~ 1000 нс, с шагом 5 нс
Демпфирование 400 Ом, 80 Ом
Частота дискретизации 100 МГц
Полоса пропускания 0,5 МГц ~ 20 МГц (-3 дБ)
Усиление 0,0 дБ ~ 110,0 дБ
Избыточная чувствительность ≥60 дБ (узкая полоса пропускания), ≥52 дБ (широкая полоса пропускания) (преобразователи 2,5P20, отверстия с плоским дном 200 мм)
Ошибка вертикальной линейности ≤3%
Ошибка горизонтальной линейности ≤0,1%
Разрешение ≥26 дБ (2,5P20)
Динамический диапазон ≥30 дБ
Фильтр Высокочастотный, низкочастотный и многополосный полосовой
Выпрямление RF (режим TOFD), полная волна, полуволна +, полуволна –
Каналы 2 канала
Максимальная зона охвата 10000 мм (в стали продольной волной)
Строб A/B/G
Старт строба Полный диапазон
Ширина строба Старт строба до полного диапазона
Порог строба 1~99%
Сигнал тревоги Звуковой/оптический
Точка измерения Передняя/пиковая
TCG 16
Фазированная решетка
Каналы 32:128
Максимальная апертура 32 элемента
Максимальное количество элементов 128 элементов
Закон фокусировки ≥1024
Угол сканирования -89°~89°
Калибровка Скорость, задержка, TCG, ACG, энкодер
Объем испытаний 1000 мм
Минимальный шаг угла 0,1° (автоматическая настройка)
Частота дискретизации 100 МГц, 10 бит
Выпрямление Полная волна
Высота экрана A-скана 800% от высоты экрана (максимум)
Настраиваемое аналоговое усиление 80 дБ
Максимальная PRF 20 кГц
Напряжение передатчика 20 В ~ 110 В (нагрузка 50 Ом)
Тип импульса Биполярная прямоугольная волна
Ширина импульса 30 нс ~ 1000 нс, шаг 5 нс
Полоса пропускания 0,5 МГц ~ 20 МГц (-3 дБ)
Фильтр Высокочастотный, низкочастотный, многополосный полосовой
Запуск Энкодер, по времени
Точка измерения Передняя/пиковая
Считывание Амплитуда; путь луча; горизонталь; глубина
Разрешение измерения 0,5 мм
Режим сканирования L/S/C/D – сканирование
Длина сканирования ≥15 метров
Скорость сканирования ≥30 мм/с




Область применения:

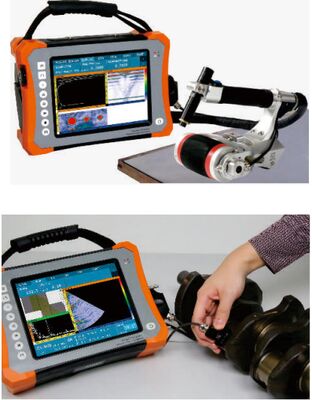

Контроль сварных швов

C-скан контроль фазированной решеткой композитных материалов

Контроль болтов и резьбовых труб

Контроль соединений из полиэтилена

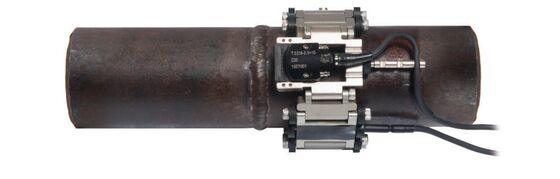

Решение для контроля сварных швов труб малого диаметра


Портативный 32:128PR Ультразвуковой детектор ошибок 0

Портативный 32:128PR Ультразвуковой детектор ошибок 1
