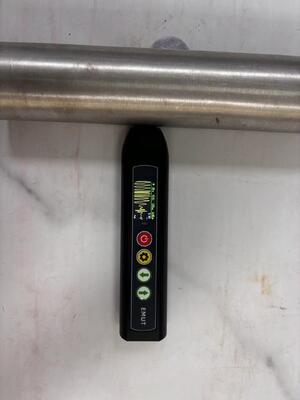

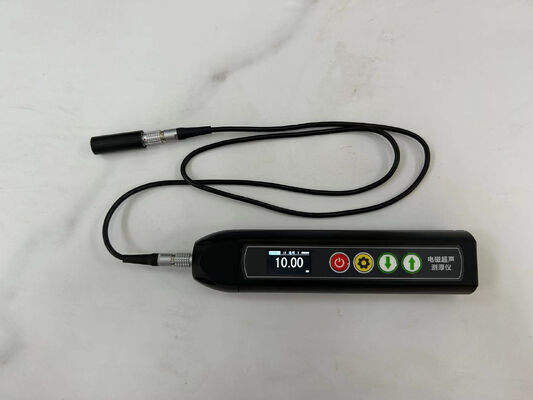

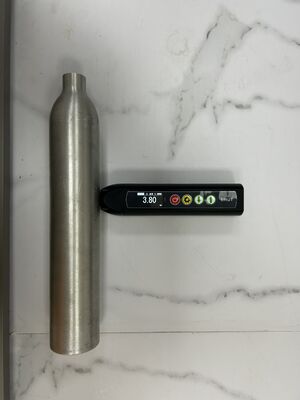

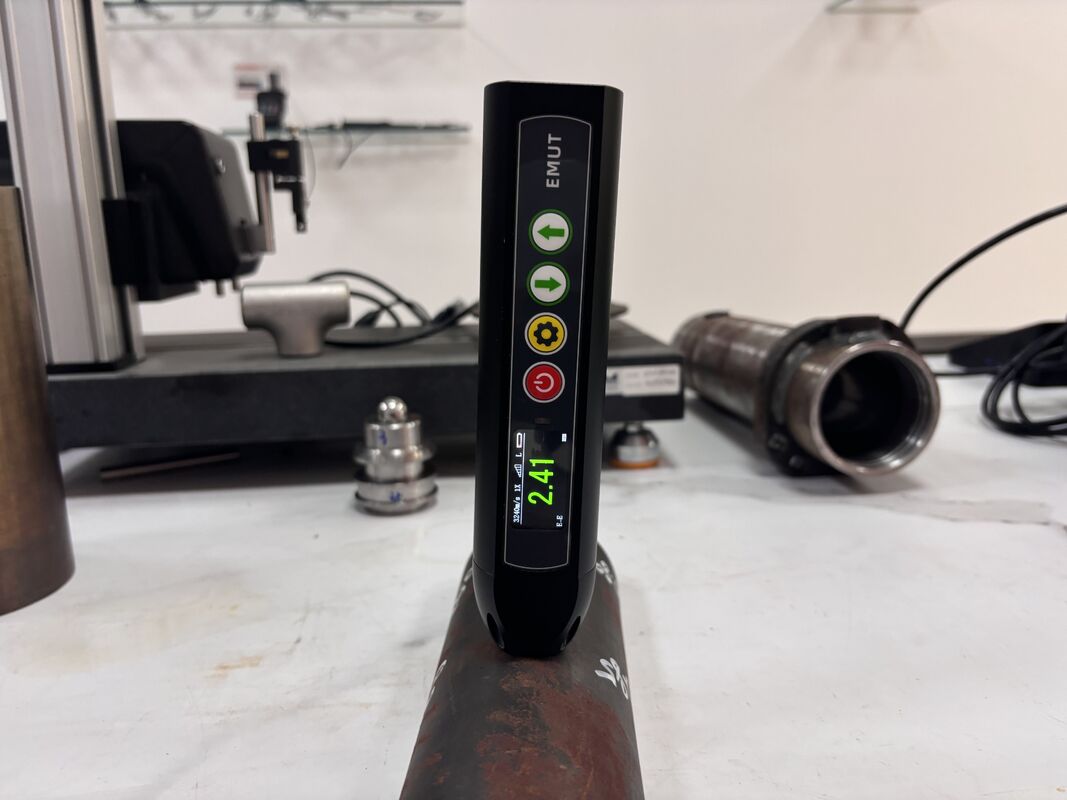

Электромагнитный толщиномер EMAT с воздушным зазором
Общее введение
Прибор использует принцип электромагнитного ультразвука, и нет необходимости шлифовать поверхность заготовки в процессе обнаружения, а также не требуется контактная жидкость.
Датчик и основной блок интегрированы, датчик можно заменить.
Настраиваемые типы датчиков: датчик нормальной температуры: ≤ 120 ℃, 4 МГц, в основном используется для обнаружения мелкозернистых материалов, таких как низкоуглеродистая сталь, алюминий и т. д., с максимальным расстоянием подъема 4 мм, высокотемпературный датчик: ≤ 800 ℃, 4 МГц, в основном используется для измерения ферромагнитных мелкозернистых материалов, таких как низкоуглеродистая сталь, с максимальным расстоянием подъема 2 мм.
Эффект подъема: (фактическое расстояние подъема зависит от свойств материала и степени), антикоррозионная пленка, отложения соли или любое другое изоляционное покрытие (масло, лак, фарфор, пластик и т. д.) могут использоваться в качестве рабочего зазора.
Особенности
# Карманный тип, без контактной жидкости и бесконтактный толщиномер
# Эргономичный дизайн, компактная структура, сверхмалый объем, удобство переноски, ручное управление, сильное магнитное поглощение, улучшение условий усталости
# Точное измерение толщины, возможность измерения через покрытие, поддержка профессиональной программы алгоритмов, не требуется контактная жидкость, не требуется шлифовка поверхности заготовки, допускается краска и оберточный слой на поверхности обнаружения, допускается неровность поверхности заготовки
# Скорость звука для нескольких материалов может быть предварительно сохранена в приборе, и скорость звука материала может быть динамически добавлена и удалена одновременно. Калибровка скорости звука увеличивает функцию температурной компенсации и эффективно повышает точность измерения
# Допускаются слои коррозии, и измерение может быть улучшено с максимальным увеличением расстояния на 3 мм
# Минимальный диаметр (кривизна) заготовки, которую можно обнаружить, составляет 8 мм
# Максимальный угол наклона датчика: 25°
# Метод возбуждения датчика: водяной магнит
# Тип звуковой волны: поперечная волна
Технические параметры
| Диапазон измерения |
1,5~240 мм |
| Зазор подъема |
0~3 мм |
| Усиление приема |
≤ 100 дБ |
| Рабочая частота |
4 МГц |
| Температура окружающей среды |
-20 ° C до +50 ° C |
| Высокотемпературная компенсация скорости звука |
автоматическая компенсация |
| Диапазон температур |
-150~800℃ (более высокая температура может быть настроена) |
| Тип датчика |
стандартный датчик комнатной температуры, опционально высокотемпературный, высокочастотный датчик, высокотемпературный низкочастотный датчик, B-сканирующий датчик |
| Разрешение |
0,01 мм |
| Регулируемый диапазон скорости звука |
1000~9999 м/с |
| Время непрерывной работы |
3 часа |
| Размер |
151*76*35 мм |
| Вес |
220 г |
| Режим возбуждения |
постоянный магнит |
| Диапазон погрешности |
≤10 мм, погрешность ±0,05 мм (> 10 мм + / - 0,01 + H / 200) мм (H - толщина заготовки) |
| Источник питания |
литиевая аккумуляторная батарея |
Применение
Без контактной жидкости и бесконтактный, с нормальной и высокой температурой, электромагнитный ультразвуковой толщиномер TG-14 может измерять толщину всех видов проводниковых материалов, таких как титан, алюминий, медь, нержавеющая сталь, легированная сталь, углеродистая сталь и литая сталь.
Стандартная поставка
Электромагнитный ультразвуковой толщиномер TG-14
Датчик нормальной температуры
Руководство по эксплуатации
Сертификат калибровки
Кейс для переноски
Дополнительные аксессуары
Высокая температура
Высокочастотный датчик
Высокотемпературный низкочастотный датчик
B-сканирующий датчик
