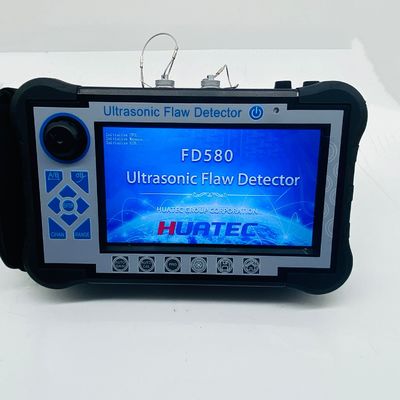

Ультразвуковой детектор дефектов FD580
Введение
Цифровой ультразвуковой детектор дефектов является передовым типом, который является сенсорный экран, может быстро, легко и без повреждений, точно обнаружить, найти,оценивать и диагностировать различные дефекты внутри изделия, такие как трещины, сварки, поры, песчаные отверстия, включения, складывание и т. д. Он применяется для электроэнергии, нефтехимии, котлов и сосудов под давлением, стальных конструкций, военных, аэрокосмических, железнодорожных перевозок,автотранспортЭто важнейший инструмент для неразрушающего испытания промышленности.
Особенности
● Высокая точность количественного определения и позиционирования для удовлетворения требований обнаружения на близком и дальнем расстоянии
● Слепая зона ближнего поля небольшая, может соответствовать требованиям обнаружения для труб малого диаметра и тонкостенной трубы.
● Функция автоматической калибровки: автоматическая калибровка одной кнопкой, легкая в эксплуатации, автоматический испытательный зонд
● Автоматическое отображение положения дефекта эхо ((Глубина:d, горизонтальный:p, расстояние:s, амплитуда,dB,ф)
● Свободно переключайте три шкалы ((Глубина:d, Горизонтальность:p, Расстояние:s)
● Автоматическое увеличение, максимальная оболочка, максимальные функции памяти, которые могут улучшить эффективность обнаружения.
● Автоматически записывает процесс обнаружения дефектов и динамическое воспроизведение
● расчет φ-значения: выявление ошибок с помощью прямых зондов, может автоматически найти самую высокую волну для преобразования φ-значения
● 500 независимых каналов (можно расширить), которые могут свободно вводить и хранить стандарты обнаружения любой отрасли, не нуждаются в стандартных блоках для проверки на месте.
● Свободно хранить и воспроизводить 500 A-сканируемых волн и данных
● Кривые DAC, AVG и TCG (компенсация глубины) генерируются автоматически и могут быть сегментированы.
● 14 встроенных стандартов проверки
● Свободно вводить любые отраслевые стандарты
● Ширина и мощность импульса регулируемы
● Функция сканирования B и цветового сканирования B;
● Может общаться с компьютером и экспортировать файл WORD, а также отчет об обнаружении
● IP65 ABS пластиковый корпус, прочный и долговечный, водонепроницаемый и пылестойкий, с отличной способностью противодействовать помехам
● Использование программного обеспечения (беспроводной) связи для анализа отчетов о печати данных и т. д.;
● 260.000-цветный экран, подходящий для работы при сильном или слабом освещении
● Высокопроизводительная литийная батарея, способная работать непрерывно 8-10 часов
● Запись часов в режиме реального времени: дата обнаружения неисправности в режиме реального времени, запись времени и хранение
● Защита от отключения питания, данные хранения не могут быть потеряны
● Параметры обнаружения неисправностей могут быть автоматически проверены или предварительно настроены
● Цифровой отказ, не влияет на прирост и линейность
● Компенсация увеличения: уменьшение Db может быть скорректировано на предмет шероховатости поверхности, изогнутых поверхностей, обнаружения дефектов на большом расстоянии от толстых деталей и т.д.
● Может управлять детектором неисправностей с помощью программного обеспечения на ПК, достигая цели компьютерного детектора неисправностей для обнаружения
Техническая спецификация
| Дисплей |
7-дюймовый цветный TFT экран, разрешение 800*480 |
| Режим работы |
Кнопка, вращающаяся, сенсорный экран |
| Электрическое питание |
Литий-ионная батарея |
| Мощность батареи |
5.0Ah |
| Напряжение питания |
12 В |
| Количество мощности |
1 |
| Рабочее время |
≥ 8 часов |
| Ввод адаптера |
DC100 ⋅ 240V 50Hz/60Hz |
| Выход адаптера |
12В переменного тока |
| Мощность адаптера |
36 Вт |
| Хранение данных |
Карта SD ((16G) |
| Сигнализация |
1 |
| Рабочая температура |
-10°C ≈45°C |
| Температура хранения |
-20°C ≈60°C |
| Степень IP |
IP65 |
| Размер |
245*155*55 мм |
| Вес |
1.18 кг (включая аккумулятор) |
| Традиционная модель UT |
| Тип соединителя зонды |
LEMO 00 |
| Тип канала |
Одноканал |
| Номер канала |
Группа 500 (можно масштабировать) |
| Тип импульса |
Отрицательная волна |
| Передающее напряжение |
50-350 В, шаг в 50 В |
| Снижение |
560Ω |
| Прибыль |
0 ~ 110 дБ, шаг:0.5/2/6/12 дБ |
| Добивайтесь хороших приспособлений |
-4~+4 |
| Компенсация площади |
Весь диапазон прироста |
| Частота работы |
0.5 ~ 20 МГц; |
| Тип зонды |
Одно, двойное, через, погружение типа |
| Фильтр |
Три варианта:
1 ~ 4 МГц/0,5 ~ 10 МГц/2 ~ 20 МГц
|
| Режим обнаружения |
Отрицательное/положительное/двустороннее/RF |
| Отказать |
0~80%, шаг 1% |
| Диапазон испытаний |
0~15000 мм,минимальный диапазон отображения:15 мм ((в стали) |
| Скорость материала |
100 ~ 20000 м/с |
| Измещение импульса |
-10 ~ 1000 мм |
| P ОПРОЧЕНИЕ |
0~200us |
| X-VAL |
0~100 мм |
| Руководство |
Проверка сварки, листов, ковки |
| Точка испытания |
Пик/X-val/J-val |
| Измерение |
Врат:Амплитуда,значение амплитуды в дБ,Расстояние,Горизонтальное расстояние,Вертикальное расстояние,Различие между A и B
Курсор:2 перекрестные курсоры, могут проверять горизонтальное и вертикальное расстояние, а также расстояние между курсорами ((под функцией сканирования B)
|
| Ворота |
Открытие выхода: все диапазоны |
| Ширина ворот: все диапазоны |
| Уровень ворот: 10 - 90%, шаг: 1% |
| Кривая |
DAC, максимум шесть кривых, соответствует NB/T 47013, GB/T 11345, GB/T 29712 и другим стандартам |
| TCG, максимум шесть кривых |
| Средний показатель |
| Другие функции |
Полный экран, переключатель курсора ((диапазон/высота/горизонт), однократная/непрерывная автоматическая прибыль ((10~100%, шаг 10%), сравнение эхо, полное эхо, пиковая оболочка, пиковая память, быстрое сканирование, внешний режим, снимок экрана |
| Пик заморозки/глубина трещины/расширение ворот//модификация изогнутой поверхности/B-сканирование/симуляция плоской сварки//видео |
| Сигнализация |
Звуковая и световая сигнализация |
| Оставшиеся ощущения |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Ошибка горизонтальной линейности |
≤ 0,3% |
| Ошибка вертикальной линейности |
≤ 3% |
| Ошибка линейности амплитуды |
≤ ± 2% |
| Точность аттенуатора |
20 дБ ± 1 дБ |
| Динамический диапазон |
≥ 32 дБ |
| Удалённое разрешение |
≥26 дБ |
| Уровень шума |
<40×10-9V/ |
