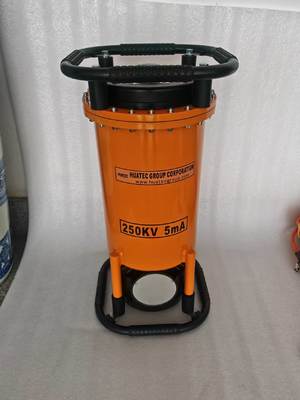

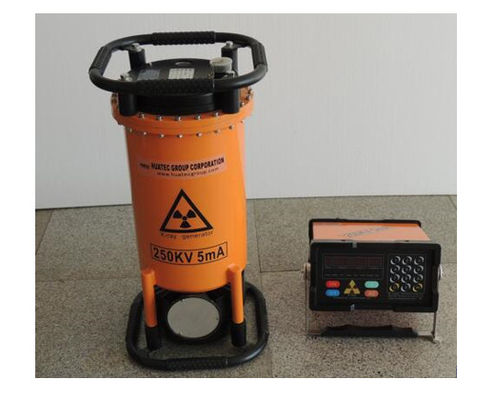

Керамическая трубка для рентгеновского контроля NDT для дефектоскопа XXG2505
Характеристики:
Серия HUATEC XXGсверхмалыйразмер рентгеновский дефектоскоп, произведенный нашей компанией, HUATEC Group Corporation,который использует переменные и постоянные частоты импульсных методов. Контроллеры серии XXG имеют новую структуру, совершенную производительность и удобствов переноске и т. д. характеристики. Он основан на микрокомпьютерной системе управления и модульной структуре, что делает интегральную машину более стабильной и надежной. Для удобстваклиентов, машина также предлагает функцию старения, которая увеличивает срок ее службы. Наш генератор использует газовую изоляцию, принудительное воздушное охлаждение и заземленный анод, иобладает отличными свойствами небольшого объема и легкого веса. Продукция широко используется для неразрушающего контроля в авиационной промышленности, сварочной промышленности, судостроительной промышленности, котельной промышленности, нефтехимической промышленности, авиастроении, ремонтной промышленности, автомобильной промышленности, оборонной промышленности и т. д.
Основное назначение
1. Контроль качества и выявление дефектов
2. Проверка сборки и структурный анализ
3. Обнаружение посторонних предметов и анализ неисправностей
4. Измерение толщины и оценка коррозии
·Измерение толщины стенок трубопроводов и сосудов: в таких отраслях, как нефтехимия и электростанции, используется для измерения коррозии и утонения трубопроводов и стенок котлов после длительного использования, а также для оценки их остаточного срока службы и безопасности.
·Измерение толщины покрытия и гальванического покрытия: измерение толщины равномерного слоя покрытия.
СверхмалыйXXG2505 Ориентация керамической трубки/направленный
Основные технические параметры
|
ТИП
ПУНКТ
|
XXG2505
|
|
Максимальная толщина проникновения Сталь (A3)
|
40 мм 5 минут
|
|
Фокусное расстояние
|
600 мм
|
|
Время экспозиции
|
5 мин
|
|
Тип пленки
|
Agfa D7
|
|
Двухслойный усиливающий экран
|
0.03
|
|
Обработка в темной комнате
|
20±2℃
|
|
Проявление
|
5 минут
|
|
Чернота
|
1.5
|
|
Вход
|
Напряжение (В)
|
220В±10% 50―60 Гц
|
|
Мощность (кВА)
|
2.0
|
|
Выход
|
Напряжение трубки (кВп)
|
100-250
|
|
Ток трубки (мА)
|
5
|
|
Стабильность
|
±1%
|
|
РЕНТГЕНОВСКИЙ
Трубка
|
Фокус мм2
|
2.0×2.0
|
|
Угол излучения
|
40±5°
|
|
Чувствительность
|
k≤1.8%
|
|
Режим работы
|
Прерывистая работа,Rвремя излучения к времени охлаждения 1:1
|
|
Рентгеновский
Контроллер
|
Размер
|
270×270×140
|
|
Вес
|
9 кг
|
|
Структура схемы
|
Микрокомпьютерное управление, модульная структура, голосовая подсказка
|
|
РЕНТГЕНОВСКИЙ
Генератор
|
Охлаждение
|
Принудительное воздушное охлаждение
|
|
Изоляция
|
Газовая изоляция SF6
|
|
Рабочее давление
|
0.35 МПа-0.45 МПа
|
|
Размер
|
270×270×615
|
|
Вес (кг)
|
21кг
|
|
Рабочая температура
|
-10℃―+40℃
|
Стандартная поставка
|
Направленная керамическая рентгеновская трубка
|
1 шт.
|
|
|
Генератор
|
1 комплект
|
|
|
Высоковольтный соединительный кабель
|
1 шт.
|
25 метров
|
|
Контроллер
|
1 комплект
|
|
|
Кабель питания
|
1 шт.
|
10 метров
|
|
Кабель заземления
|
1 шт.
|
5 метров
|
|
Аксессуары
|
1 комплект
|
|
|
(Включая: сигнальную лампу, 1 шт.; свинцовую букву, 1 коробку; кассеты для темной пленки 5 шт.; усилительный экран 5 шт.; проволочный пенетрометр (IQI) 1 комплект; предохранитель 1 шт.)
|
Дополнительные аксессуары:
Испытательная платформа, IQI/проволочный пенетрометр, свинцовая буква/цифры, свинцоваялента, кассета, свинцовый экран, персональный дозиметр, просмотрщик пленки, денситометр, пленкапроявитель, свет для темной комнаты, калибровочный блок RTи т. д.
