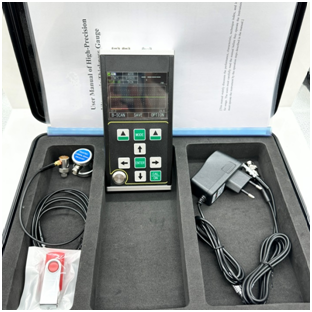

A/B сканер 0.100-1800 мм Ультразвуковой толщиномер с большим диапазоном

Ультразвуковой толщиномер большого диапазона A/B Scan 0.100-1800 мм

1. Режим цифрового отображения 2. Режим A-сканирования (датчик 15M)

TG-5710 - это новый портативный высокоточный цифровой ультразвуковой толщиномер с A/B-сканированием. Он использует принцип измерения толщины ультразвуком, основанный на отражении импульсов. Он подходит для измерения толщины материала, в котором ультразвуковая волна может распространяться с постоянной скоростью и получать отражение от его задней поверхности. Разрешение измерения составляет 0,001 мм, а диапазон измерения составляет всего 0,10 мм (сталь).

Этот продукт может точно измерять пластины и обработанные детали. С другой стороны, он может контролировать степень утонения труб и сосудов под давлением в производственном оборудовании после коррозии во время использования. Он может использоваться в нефтяной, химической промышленности, металлургии, судостроении, аэрокосмической отрасли, энергетике и других областях.

Этот продукт соответствует следующим стандартам: Спецификация калибровки для ультразвукового толщиномера (JJF 1126-2004).

●Этот продукт имеет режим A-сканирования, режим B-сканирования и режим цифрового отображения;

● Диапазон измерения широкий, и для реализации измерения ультратонких деталей используется уникальная технология «многократного эха», с минимальной толщиной измерения 0,10 мм (сталь);

● Этот продукт может измерять толщину с высокой точностью, а максимальное разрешение измерения может достигать 0,001 мм; Разрешение повторения может достигать ± 0,002 мм;

● Он имеет функции проникновения покрытия и измерения эхо-сигнала к эхо-сигналу, которые используются для измерения материалов с лакокрасочным слоем и покрытием на поверхности;

● Несколько режимов измерения: режимы mb-e, E-E и me-e соответствуют измерению обычных толстых заготовок; Тонкий режим реализует измерение тонких деталей

● Цифровые режимы включают: режим обычного значения толщины, режим разницы / уменьшения скорости и режим максимального значения

● Два режима усиления: автоматическое усиление / ручное усиление

● Можно установить ручное отключение и автоматическое отключение, с функцией энергосбережения

● Он поддерживает различные датчики, включая двухкристальный датчик и однокристальный датчик, и поддерживает высокочастотный датчик до 20 МГц

● Он поддерживает массовое хранение и может хранить 100000 значений толщины, 500 групп форм сигналов A-сканирования и 500 групп форм сигналов B-сканирования одновременно

● Большой 3,5-дюймовый цветной TFT-LCD дисплей с высоким разрешением 320x240 (QVGA)

● Он имеет различные методы калибровки, поддерживает одноточечную калибровку, многоточечную калибровку и режимы ручной калибровки, а также может одновременно калибровать скорость звука и нулевое положение датчика; Он поддерживает коррекцию V-пути двухкристального датчика

● Он поддерживает преобразование метрической и британской системы; Он может переключаться между миллиметрами и дюймами

● Он поддерживает меню на английском языке

TG-5710 подходит для измерения толщины металлов (таких как сталь, чугун, алюминий, медь и т. д.), пластмасс, керамики, стекла, смолы, стекловолокна и других хороших ультразвуковых проводников, на поверхности пластин, труб и криволинейных поверхностях.

Принцип измерения толщины ультразвуком аналогичен измерению световой волной. Ультразвуковой импульс, излучаемый датчиком, достигает измеряемого объекта и распространяется в объекте. Когда он достигает границы раздела материалов, он отражается обратно к датчику. Толщина измеряемого материала определяется путем точного измерения времени распространения ультразвука в материале.
