Tin Plating On Copper Galvanized Layer Multifunction Coating Thickness Gauge Тиновая покрытка на медный оцинкованный слой

Измеритель толщины покрытия многофункциональный с гальваническим слоем из лужения меди

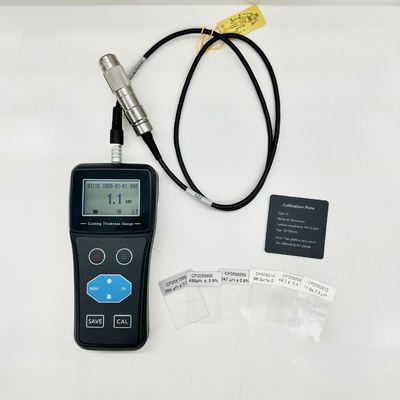

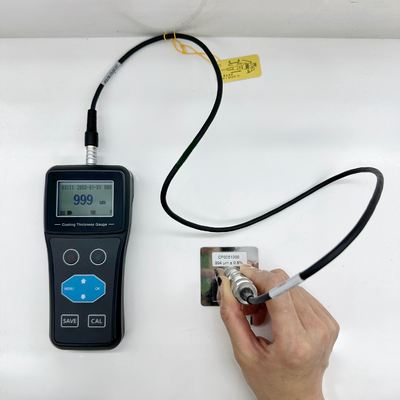

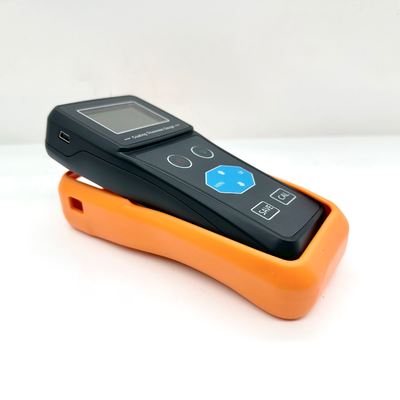

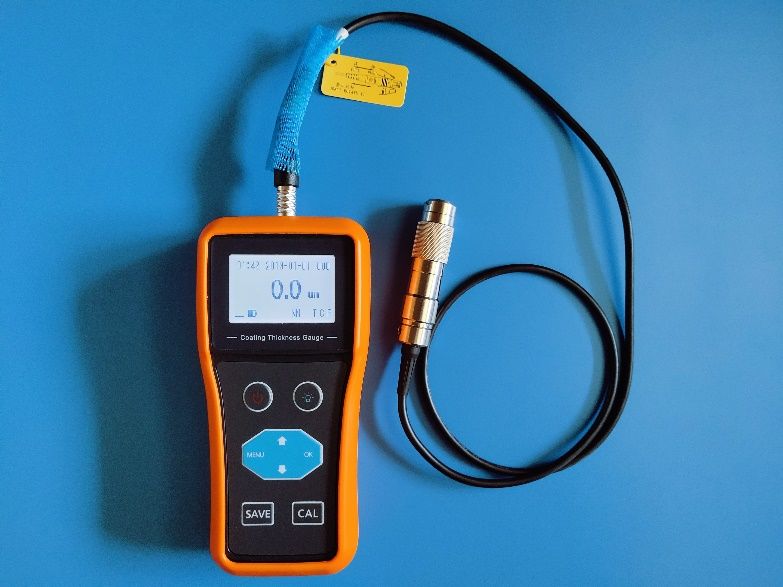

TG-6105 - это портативный измеритель толщины покрытия магнитного и вихретокового типа. Он может быстро и без повреждений точно измерять толщину покрытия на магнитных металлических подложках (таких как сталь, железо, сплавы и твердая магнитная сталь и т. д.) (таких как цинк, алюминий, хром, медь, резина, краска и т. д.) и толщину проводящего слоя на немагнитных металлических подложках (таких как медь, алюминий, цинк, олово и т. д.) (таких как резина, краска, пластик, анодная оксидная пленка и т. д.)

NM: Тип зонда, T: Лужение меди, C: Компенсация температуры в реальном времени, P: один

Применение:

Может использоваться в лаборатории, а также на инженерных площадках, широко используется в производстве, металлообрабатывающей промышленности, химической промышленности, контроле качества товаров и других областях испытаний, является необходимым инструментом для защиты материалов.

Стандарт:

• GB/T 4956 -- 2003 Измерение толщины покрытия немагнитных покрытий на магнитных подложках -- Магнитный метод
• GB/T 4957 -- 2003 Измерение толщины покрытия непроводящих покрытий на немагнитных матричных металлах вихретоковым методом
• JJG 818 -- 2018 Измеритель толщины покрытия магнитного и вихретокового типа
• JB/T 8393 -- 1996 Измеритель толщины покрытия магнитного и вихретокового типа
• GB/T 15675-2008 Непрерывное электрооцинкование, стальной лист и стальная полоса с покрытием из цинк-никелевого сплава
• GB/T 2518-2008 Непрерывный горячеоцинкованный стальной лист и стальная полоса

Особенности:

• использует высокоточный чип дискретизации и специальную модель калибровки, с передовой технологией компенсации температуры в реальном времени, может обеспечить точное измерение во всем диапазоне и может точно измерять толщину ультратонкого гальванического покрытия и оксидного слоя толщиной менее 20 мкм
• может одновременно измерять толщину оцинкованного слоя и удельный вес (версия в граммах)
• поддерживает различные спецификации зондов, зонд можно повторно сопоставить с основным прибором после износа, эффективно продлевая срок службы зонда
• имеет высокоточное одноточечное измерение, сканирующее измерение, измерение удельного веса (версия в граммах TG-6105P), дифференциальное измерение, измерение среднего значения и другие режимы измерения
• имеет функции калибровки нуля, одноточечной калибровки, двухточечной калибровки и базовой калибровки, может автоматически корректировать системную ошибку
• имеет функцию хранения данных и может группировать сохраненные данные для статистического анализа
• может устанавливать верхние и нижние пределы значения толщины, за пределами диапазона автоматической звуковой сигнализации
• с функцией подсказки состояния связи, интуитивное понимание состояния измерения
• отображает богатую информацию, включая значение толщины, состояние связи, информацию о количестве электроэнергии, время тестирования, состояние хранения и т. д.
• Встроенный модуль Bluetooth (опционально версия Bluetooth) и интерфейс Mini-USB, опционально Bluetooth-принтер, а также возможность связи с ПК или интеллектуальными терминальными устройствами для проводной и беспроводной передачи данных
• поддерживает онлайн-измерение в реальном времени, управление инструкциями (версия инструкций), программное обеспечение хоста можно обновить
• может быть оснащен интерфейсом связи RS232, RS485, опционально для онлайн-модели
• можно настроить модуль измерения толщины и датчик измерения толщины

Технические параметры:

Руководство по зондам серии TG-6105

Тип зонда		F зонд (Магнитная индукция)						N зонд(вихревой ток)
Использование		Немагнитное покрытие на магнитной металлической подложке						Непроводящее покрытие на немагнитной металлической подложке
Тип зонда		FM	FL	FX	FT	FS	FH	NM	NL
Диапазон измерения (μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Точность измерения (μm)	Базовая калибровка	±(0,5+1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	±(0,5+1% H)	±(1+2% H)	±(0,5+1% H)	±(1+2% H)
	Калибровка нуля	±(1+2% H)	±(1+3% H)	±(2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Мин. Радиус кривизны		выпуклый 1,5 мм	выпуклый 1,5 мм	выпуклый 10 мм	выпуклый 1,5 мм	выпуклый 1 мм	выпуклый 1,5 мм	выпуклый 3 мм	выпуклый 6 мм
Мин. Радиус области		Φ7 мм	Φ7 мм	Φ40 мм	Φ7 мм	Φ3 мм	Φ7 мм	Φ5 мм	Φ7 мм
Критическая толщина пластины		0,5 мм	0,5 мм	2 мм	0,5 мм	0,2 мм	0,5 мм	0,3 мм	1 мм
Температура (°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Направление измерения
Область применения		Стандартный зонд   Обычный слой краски и т. д.	Более толстый зонд, слой краски, распыляемое покрытие и т. д.	Сверхтолстый зонд, антикоррозионный слой,   Противопожарный слой и т. д.	Узкая область внутри трубы с зондом под прямым углом	Маленький зонд, маленькая заготовка, крепеж и т. д.	Высокотемпературный зонд может выдерживать высокую температуру 300℃	Стандартный зонд, оксидный слой, распыляемое покрытие,   Медное лужение, хромирование	Более толстое покрытие, лакокрасочное покрытие и т. д.

Руководство по моделям серии TG-6105

Примечание: RS232/485 и другие коммуникационные порты опционально для онлайн-модели
