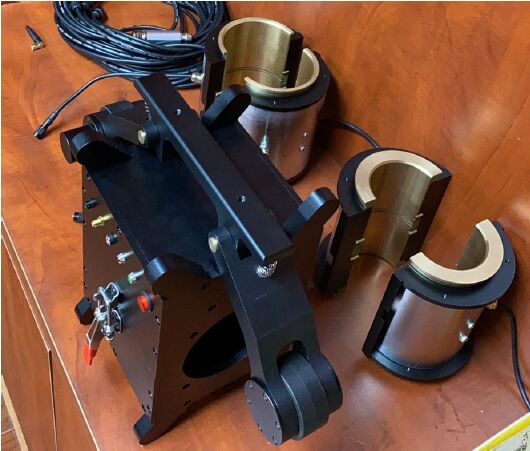

Интегрированный детектор дефектов проволочных канатов HRD-120

HRD-120 Интегрированный дефектоскоп для стальных канатов

I. Обзор продукта

◆ Онлайн-обнаружение внутренних и внешних обрывов проволоки, износа, ржавчины, деформации, расслоения, перескока проволоки, изменений материала и других дефектов стального каната.

◆ Отчет о результатах испытаний может соответствовать стандартам различных отраслей промышленности и содержит информацию о количестве оборванных проволок и соотношении площади обрыва проволоки к общей площади обрыва.

◆ Использование компьютерного USB-интерфейса (проводного) или «собственной сети Wi-Fi» (беспроводной) для прямой обработки и анализа данных, с онлайн-звуковой и световой сигнализацией и отображением результатов в реальном времени.

◆ Круговая структура датчика, охватывающая по окружности, осевая намагниченность, мгновенное намагничивание стального каната до состояния насыщения.

◆ Датчик имеет корпус из алюминиевого сплава, с функциями водонепроницаемости, пыленепроницаемости, ударопрочности и влагостойкости.

◆ Стабильная работа, надежная производительность, высокая точность обнаружения, сильная защита от помех, точные данные.

◆ Программное обеспечение ADAPTS для различных операционных систем компьютеров Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

◆ Широко используется в горнодобывающей промышленности, канатных дорогах, подъемном оборудовании, лифтах, портовой технике, кабельных мостах и других областях.

II. Техническое ядро и юридическая квалификация

1. Виртуальный прибор: неопределенность каната бесконечна. Только применение технологии виртуальных приборов, заменяющей традиционные приборы программным обеспечением, и прямая обработка данных компьютером может гарантировать отсутствие пропущенных и ошибочных обнаружений, как при просмотре фильма, сканировании стального каната на протяжении всего процесса, результаты точны и имеют хорошую повторяемость.

2. Три фиксированных прибора: В соответствии с национальными стандартами для браковки стальных канатов в различных отраслях промышленности, этот продукт применяет электромагнитное качественное, количественное, позиционирующее, онлайн-неразрушающее обнаружение внутренних и внешних обрывов проволоки, ржавчины, износа, изменений площади поперечного сечения металла, расслоения, перескока проволоки, деформации, аномалий материала и других дефектов.

3. Юридический прибор: соответствует американскому стандарту ASTM1571-2021 и национальному стандарту GB/T21387-2008.

III. Технические показатели

Весь ряд может обнаруживать диапазон диаметров стального каната: φ1,5-300 мм (необходимо настроить различные серии спецификаций датчика)

Относительная скорость датчика и стального каната:0,0-6,0 м/сЛучшая: 0,1-0,5 м/с

Наилучший зазор между направляющей втулкой датчика и стальным канатом составляет 2-4 мм, допустимый зазор - 0-15 мм

Возможность обнаружения дефектов обрыва проволоки (LF)

Качественная: Точность качественного обнаружения одиночного централизованного обрыва проволоки составляет 99,99%

Количественная: Количество оборванных проволок в одном месте допускает одну или одну эквивалентную проволоку для ошибочного суждения

Точность составляет более 92%, когда количество оборванных проволок в одном месте обнаруживается без ошибок более 100 раз

Количественная скорость изменения сечения металла (LMA)

Допустимая погрешность повторяемости чувствительности обнаружения составляет ±0,055%

Допустимая погрешность значения индикации точности испытания: ± 0,2%

Возможность определения положения (L): Процентная погрешность значения индикации длины обнаружения: ±0,2%

Источник питания: 5 В от батареи компьютера

Вес датчика: общие характеристики< 10 кг (настраивается в соответствии с фактической ситуацией)

Температура окружающей среды: -10℃~40℃ Атмосферное давление: 86~106 кПа Относительная влажность: ≤85%

IV. Конфигурация системы и модель

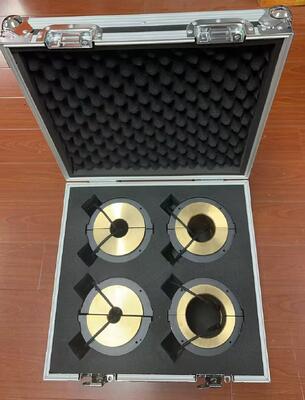

Все необходимо настроить: Машина для обнаружения дефектов стального каната (48 мм малая - 78 мм средняя - 108 мм большая)
