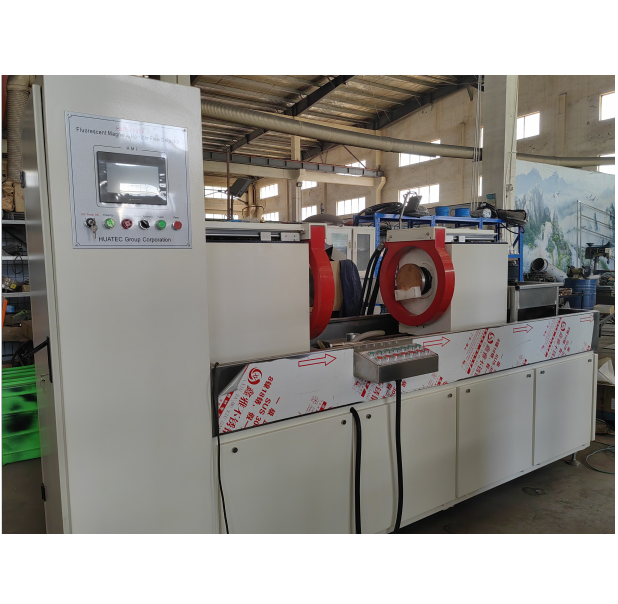

Машины для обнаружения неисправностей флуоресцентных магнитных частицHMP-8000
1Принцип работы
Магнитное обнаружение частиц использует взаимодействие магнитного поля утечки и магнитного порошка при дефекте заготовки.Он использует разницу между поверхностными и почти поверхностными дефектами железостальных изделий (такими как трещины).После намагничивания магнитное поле на дискontinue месте этих материалов будет искажено,образующие часть утечки магнитного потока и вызывающие магнитное поле утечкиТаким образом, притягивая магнитный порошок, чтобы сформировать накопление магнитного порошка на дефекте - магнитный след, при надлежащих условиях освещения, показывающий местоположение и форму дефекта
2.Использование
Флуоресцентная магнитная машина для обнаружения дефектов частиц используется для обнаружения поверхности и близкой поверхности ферромагнитной заготовки (такой как: редуктор, колесо редуктора, вал редуктора и т. д.) из-за ковки, тушения,шлифование, усталость, вызванная трещинами и включением шлаков и другими мелкими дефектами.
3.Технический параметр
Диапазон обнаружения:Диаметр резины ≤ 700 мм,высота≤410 мм;
Диаметр оси ≤ 300 мм,Длина<700 мм
Расстояние между электродами:0~410 мм(регулируемый)
Круговой ток:AC 0~8000A Эффективное значение(С контроллером фазы отключения)
Продольный магнитный потенциал:AC 0~18000AT Эффективная стоимость(С контроллером фазы отключения)
Способ обнаружения:обнаружение флуоресцентных магнитных частиц
Режим намагничивания:окружное намагничивание, продольное намагничивание, композитное намагничивание
Режим зажима:пневматическое зажимание
Демагнитизирующий эффект:остаточность менее 0,3 мТ
Чувствительность обнаружения:Стандартная испытательная пленка А1 (15/50) четко отображается
Силовое питание:трехфазный пятипроводный переменный ток 380 В 50 Гц
4.Основной бренд и поставщик электрических деталей
Все компоненты и компоненты оборудования являются импортными или отечественными продуктами известных брендов, самодельные продукты прошли проверку качества.
|
Нет, нет.
|
Имя
|
Бренд
|
Q.Количество
|
Единица
|
|
01
|
Кнопка переключателя/индикатора
|
Деликс
|
1
|
SET
|
|
02
|
Миниатюрный выключатель
|
Деликс
|
1
|
SET
|
|
03
|
Контактник переменного тока
|
Деликс
|
1
|
SET
|
|
04
|
ПЛК
|
ОМРОН
|
1
|
SET
|
|
05
|
Сенсорный экран
|
ВЕЙНВИУ
|
1
|
SET
|
|
06
|
Пневматический элемент
|
Деликс
|
1
|
SET
|
|
07
|
Дисковая панель триггера тиристора
|
HUATEC
|
2
|
ПК
|
|
08
|
Трансформатор тока
|
Деликс
|
2
|
ПК
|
|
09
|
тиристор
|
Деликс
|
2
|
SET
|
|
10
|
Быстрый плав
|
Деликс
|
2
|
ПК
|
|
11
|
Магнитный основной трансформатор окружности
|
HUATEC
|
1
|
ПК
|
|
12
|
Продольномагнитный главный трансформатор
|
HUATEC
|
1
|
ПК
|
|
13
|
Ультрафиолетовая лампа ручной работы
|
HUATEC
|
1
|
ПК
|
|
14
|
Светодиодная подвесная УФ-лампа
|
HUATEC
|
1
|
ПК
|
|
Вышеуказанные спецификации производителя запасных частей предназначены только для справки и будут корректироваться в соответствии с требованиями пользователей и запасными частями.
|
5.Описание устройства
5.1Электрическая система управления
Система управления основана на программируемом логическом контроллере (PLC), который управляет работой двух электродов и устройства для намагничивания и демагнетизации.С кабинетом управления в качестве основного тела, он содержит различные исполнительные компоненты, магнитную схему запуска, главный трансформатор и т.д.
Ввод магнитизирующего тока и других параметров через сенсорный экран.
Все индикаторы, кнопки и рабочие огни установщика обнаружения неисправностей используют 24 В безопасное напряжение.
Хост обнаружения неисправностей, демагнитизатор и оболочка распределительного шкафа надежно заземлены.
5.2Хозяин

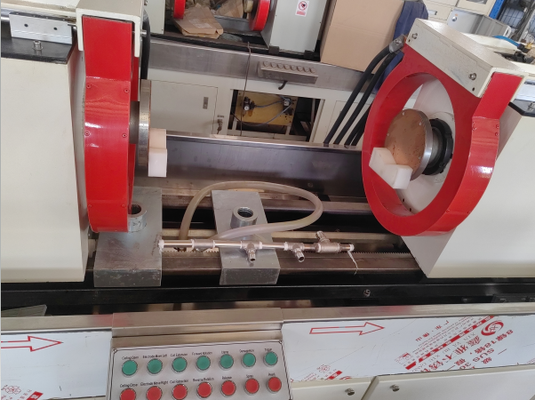

Главная машина:Фюзеляж, резервуар из нержавеющей стали, магнит, система распыления.
Корпус:Фюзеляж сварен высококачественным материалом, прочным и красивым.
Сборник из нержавеющей стали:Изготовлен из высококачественной нержавеющей стали для сбора магнитной суспензии.
Магнит:Магнитизирующий электрод намагничивает деталь по окружности, а намагничивающая катушка намагничивает ее по долготе.Коулин и электродная плита изготовлены из высококачественной медиМеханизм зажима приводится в действие пневматическими компонентами, и рабочая часть зажимается между двумя электродами, чтобы сформировать окружное магнитное кольцо.
5.3Система распыливания с магнитной подвеской
Он состоит из магнитного подвесного сборного резервуара, насоса воды, трубопровода и головки распылителя.перемешивание и закачивание магнитной подвески для обратного потока к сосуду. резервуар сбора жидкости находится снаружи, а универсальное колесо с тормозным устройством установлено внизу.Наблюдательная платформа и демогнитизирующий конвейерный ремень основного двигателя все восстановлены в резервуар сбора жидкости, чтобы избежать капель.
