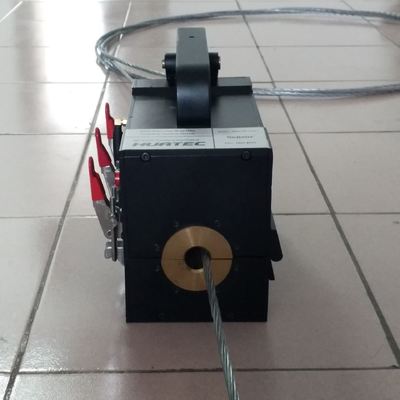

Интегрированная машина для обнаружения дефектов проволочных канатов HRD-120
Один. Обзор продукта
●Онлайн-обнаружение внутренних и внешних обрывов проволоки, износа, ржавчины, деформации, расплетенных прядей, пропусков проволоки, изменений материала и других дефектов проволочного каната.
●Отчет о результатах испытаний может соответствовать стандартам различных отраслей промышленности и содержит количество оборванных проволок и соотношение площади обрыва проволоки к общей площади обрыва.
●Использование компьютерного USB-интерфейса (проводного) или «собственной сети Wi-Fi» (беспроводной) для прямой обработки и анализа данных, с онлайн-звуковой и световой сигнализацией и отображением результатов в реальном времени.
●Датчик круглой структуры, круговое окружение, осевая намагниченность, мгновенное намагничивание проволочного каната до состояния насыщения.
●Датчик имеет корпус из алюминиевого сплава, с функциями водонепроницаемости, пыленепроницаемости, ударопрочности и влагостойкости.
●Стабильная работа, надежная производительность, высокая точность обнаружения, сильная защита от помех, точные данные.
●Программное обеспечение ADAPTS для различных операционных систем компьютеров Windows 98/2000 / xp/Vista/ Windows 7/8/10/11
●Широко используется в горнодобывающей промышленности, канатных дорогах, подъемном оборудовании, лифтах, портовой технике, кабельных мостах и других областях.
Два. Техническое ядро и юридическая квалификация
1. Виртуальный прибор: бесконечная неопределенность каната. Только применение технологии виртуальных приборов, заменяющей традиционные приборы программным обеспечением, и прямая обработка данных компьютерами может гарантировать отсутствие пропущенных обнаружений и неправильных суждений, как при просмотре фильма, сканировании проволочного каната на протяжении всего процесса, результаты точны и имеют хорошую повторяемость.
2. Три фиксированных прибора: в соответствии с национальными стандартами для списания проволочных канатов в различных отраслях промышленности, этот продукт применяет электромагнитное качественное, количественное, позиционирующее, онлайн-неразрушающее обнаружение внутренних и внешних обрывов проволоки, ржавчины, износа, изменений площади поперечного сечения металла, расплетенных прядей, пропусков проволоки, деформации, аномалий материала и других дефектов.
3. Юридический прибор: в соответствии со стандартом ASTM1571-2021 и национальным стандартом GB/T21387-2008.
Три. Технические показатели
Весь ряд может обнаруживать диапазон диаметров проволочного каната: φ1,5-300 мм (необходимо настроить различные серии спецификаций датчика)
Относительная скорость датчика и проволочного каната: 0,0-6,0 м/с Лучшая: 0,1-0,5 м/с
Наилучший зазор между направляющей втулкой датчика и проволочным канатом составляет 2-4 мм, а допустимый зазор - 0-15 мм
Возможность обнаружения дефектов обрыва проволоки (LF)
Качественная: Точность качественного обнаружения одиночного централизованного обрыва проволоки составляет 99,99%
Количественная: Количество оборванных проволок в одном месте допускает одну или один эквивалентный корень для неправильной оценки
Точность составляет более 92%, когда количество оборванных проволок в одном месте обнаруживается без ошибок более 100 раз
Количественная скорость изменения поперечного сечения металла (LMA)
Допустимая ошибка повторяемости чувствительности обнаружения составляет ±0,055%
Допустимая погрешность значения индикации точности испытания: ± 0,2%
Возможность определения положения (L): Процентная погрешность значения индикации длины обнаружения: ±0,2%
Источник питания: 5 В от батареи компьютера
Вес датчика: общие характеристики< 10 кг (настраивается в соответствии с фактической ситуацией)
Температура окружающей среды: -10℃~40℃Атмосферное давление: 86~106 кПа Относительная влажность:≤85%

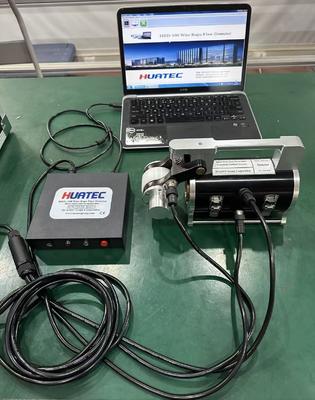

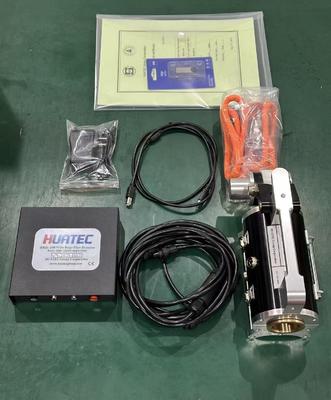

Четыре. Конфигурация системы и модель
Все необходимо настроить: машина для обнаружения дефектов проволочного каната (48 мм маленькая - 78 мм средняя - 108 мм большая)
|
|
SN.
|
Настройте название и модель
|
Количество
|
Отметка
|
|

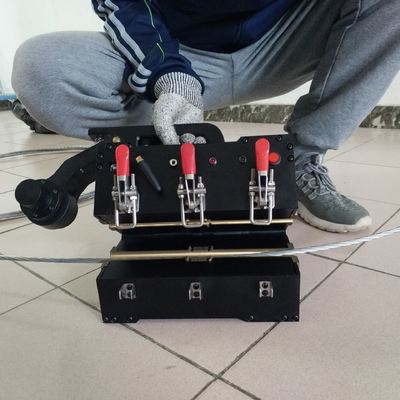

Блок датчиков
|
1
|
● Интегрированный блок датчиков
● Высокоскоростной реверсивный возбудитель ● Концентратор сигнала высокой проводимости
● Дисплей чувствительности магнитного поля Холла ● Плавающая центрирующая износостойкая направляющая втулка
● Высокоточный датчик расстояния ● Устройство автоматического позиционирования колеса
|
1комплект
|
Энкодер в комплекте
|
|
2
|
● Сигнал тревоги в реальном времени (цифро-аналоговое преобразование hi-fi)
● Модуль аналого-цифрового преобразования AD ● Модуль автоматического подавления шума
● Модуль звуковой и визуальной сигнализации о дефектах ● Модуль обеспечения качества обнаружения
● Режим plug and play DAQ
|
1 комплект
|
Включает захват Wi-Fi
|
|
|
3
|
Сменная втулка
|
5 комплектов
|
Индивидуальные спецификации обсуждаются отдельно
|
|
Обрабатывающий блок
|
4
|
USB-кабель передачи данных
|
1 шт.
|
Изготовлено на заказ длиной 20 метров
|
|
5
|
Wi-Fi антенна
|
2 шт.
|
Один для запасных частей
|
|
6
|
Программное обеспечение обработки сигналов в реальном времени версии V3.0
|
1 комплект
|
|
|
7
|
Компьютер сбора данных (планшетный тип)
|
1 шт.
|
Зарядное устройство в комплекте
|
|
Вспомогательный блок
|
8
|

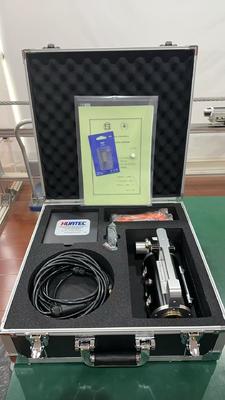

Индивидуальный инструментальный футляр
|
1 шт.
|
Индивидуальное колесо со смещением тяги
|
|
9
|
Универсальное зарядное устройство
|
1 шт.
|
Красный свет: Зарядка
Зеленый: Полный
|
|
10
|
Гибкий кабель безопасности
|
1 шт.
|
Гибкие соединения для блоков датчиков
|
|
11
|
Руководство по эксплуатации (соответствующие технические данные)
|
1 шт.
|
|
|
12
|
Сертификат (гарантийный талон)
|
1 шт.
|
|
|
13
|
Упаковочный лист
|
1 шт.
|
|
Примечание: 1, среди которых 7 планшетных компьютеров двойного назначения является опциональным (в соответствии с требованиями, стоимость дополнительная);
2, все размеры могут быть настроены по запросу (и могут быть точно настроены сменные втулки); Например, сменная втулка 48 мм + 24 мм
Индивидуальная универсальная модель:

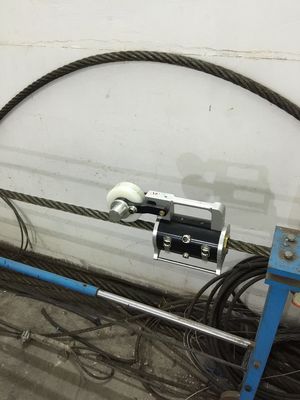

Условия эксплуатации:
Производство внутренних обрывов проволоки
|
|
Испытания, оценка и приемка
|
|
Обнаружение портового крана Ли Цзячэна
|
|
Инспекция пикового трамвая
|
|
|
|
Аудит лифтовой компании Гонконга
|
|
|
|
