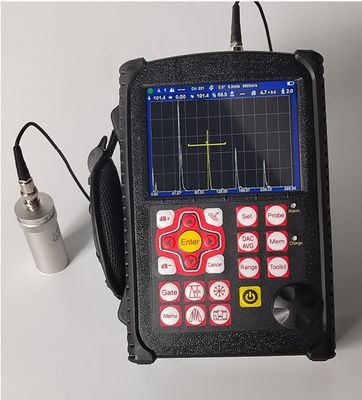

DAC и AVG для оценки эхо, кривая может быть изменена и компенсирована диапазон детектора 0-10000 мм Ультразвуковой детектор дефектов
★ Интерактивный диалог, удобный для пользователя, помогает в таких операциях, как калибровка, создание кривых и т.д.
★ Все необходимые инструменты: DAC, AVG, AWS, схема сварки и т.д.
★ Частота повторения импульса: 10-2000 Гц точная настройка, высокая скорость сканирования, не пропустите.
★ Высокое соотношение сигнала к шуму, четкое и стабильное эхо, антишумная конструкция, идеально подходит для тяжелых условий работы.
★ 10-значный AD, высокоскоростное отбор проб приводит к лучшей диаграмме эхо со всеми деталями. Чувствительный и может обнаружить даже крошечные недостатки.
★ Кристально чистый цветный дисплей. Полезный пользовательский интерфейс значительно упрощает работу.
★Неограниченное хранилище данных на USB.
Спецификации
| Диапазон |
0-10000 мм при скорости стали |
| Скорость материала |
1000 ‰ 10000 м/с |
| Частота повторения импульса |
10-2000 Гц |
| Динамический диапазон |
≥ 38 дБ |
| Линейность: горизонтальная |
+/- 0,2% FSW, вертикально: 0,25% FSH, точность усилителя +/-1 dB |
| Сила решения |
> 40 дБ ((5P14) |
| Оставшиеся ощущения |
> 65 дБ |
| Отказать (удалить) |
от 0 до 80% высоты полного экрана |
| Режимы испытаний |
Импульсное эхо, двойной элемент и через передачу |
| Типы зондов |
Однопрямая прямая, одноугольная, Даульская прямая, Даульская прямая, через |
| Мониторы ворот |
Две независимые ворота, управляемые по всему диапазону просмотра |
| Объекты |
Дюйм или миллиметр |
| Потребности в электроэнергии |
Главные линии переменного тока 100-240 VAC, 50-60 Hz |
| Показывать задержку |
-20 до 3400 μs |
| Задержка зонда/нулевое смещение |
от 0 до 99,99 мкм |
| H×W×D(мм) |
240×160×45 (мм) |
| Вес |
10,0 кг |
| Операционная температура |
-10°C до 50°C |
| Температура хранения |
-30°C до 50°C |
| Энергия импульса |
200V, 300V, 400V, 500V подбираемые |
| Исправление |
Положительная половинка волны, отрицательная половинка волны, полная волна, радиочастотная система |
| Мониторы ворот |
Две независимые ворота, управляемые по всему диапазону просмотра |
| Чувствительность |
110 дБ максимум при выбираемом разрешении 0.1, 1.0, 2.0, 6,0 дБ. |
| Соединения преобразователей |
BNC или LEMO |
Функции
Автоматическое отображение точного местоположения дефекта ((Глубина d,уровень p,расстояние s,амплитуда,sz dB,ф).
Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG/AVG или DAC, быстрое сообщение о принятии или отказе от дефекта.
Автоматическая калибровка преобразователя нулевой точки, углов, переднего края и скорости материала.
Удобно сделать и использовать DAC и AVG для оценки эхо, кривая может быть изменена и компенсирована.
Подключая U-диск, устройство может получить неограниченную память, PDF отчеты и Upadte системы.
Схема сварки.
В этом подразделении 15 стандартов.
AWS D1.1.
Функция коррекции изогнутой поверхности.
Функция измерения высоты трещины.
Увеличивающий шлюз:распространение диапазона шлюза по всей ширине экрана.
Функция автоматического увеличения.
Оболочка: одновременное отображение живого A-сканирования при частоте обновления 60 Гц и оболочка A-сканирования
Выставка.
Выдержка пика: сравнивать замороженные формы волн пика с живыми A-сканированиями для легкой интерпретации результатов испытаний.
Сканирование замораживания: Дисплей замораживания содержит данные о форме волны и звуковом пути.
Сигнализация: сигнал и светодиод.
Часы реального времени.
Заполните эхо.
Захватываю.
Эхо цвета внутри Врата.
