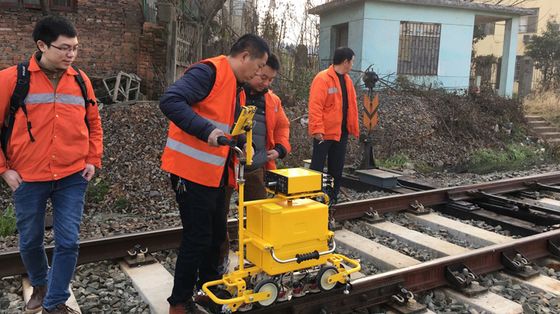

Цветной TFT-дисплей Легкая тележка Используется для цифрового ультразвукового дефектоскопа рельсов железнодорожной системы
Дефектоскоп рельсов HUATEC FD-GT-20 - это третье поколение полностью цифровых продуктов Goworld с цветным TFT-дисплеем и легкой тележкой, используемой для железнодорожной системы. В соответствии со стандартом TB/T 2340-2012 UT Rail Tester, выпущенным Министерством железных дорог (Китай), это оборудование способно выполнять работы по обнаружению дефектов рельсов типа 43~75 кг/м. Оно применимо к железным дорогам, высокоскоростным железным дорогам и метро.
1. Введение в цифровой ультразвуковой дефектоскоп рельсов FD-GT-20
Дефектоскоп рельсов FD-GT-20 - это третье поколение полностью цифровых продуктов HUATEC Group с цветным TFT-дисплеем и легкой тележкой, используемой для железнодорожной системы. В соответствии со стандартом TB/T 2340-2012 UT Rail Tester, выпущенным Министерством железных дорог (Китай), это оборудование способно выполнять работы по обнаружению дефектов рельсов типа 43~75 кг/м. Оно эффективно обнаруживает различные дефекты в головке, шейке и подошве рельса, применимо к железным дорогам, высокоскоростным железным дорогам и метро.
Прибор использует режим ультразвукового хоста + операционного терминала и подключается через беспроводной WIFI. В то время как улучшается опыт работы пользователя, функция Internet plus прибора может быть расширена для реализации различных функций, таких как разделение обнаружения человеком и машиной, онлайн-данные, автономное хранение в реальном времени, GPS-позиционирование, облачное хранение данных и т. д. И вы можете настроить свой собственный ультразвуковой операционный терминал в соответствии с собственными потребностями клиента.
2. Особенности
(1) Рама тележки компактна, долговечна и проста в обслуживании;
(2) Интегрированный инструментальный ящик большой емкости и резервуар для воды;
(3) Цельный держатель датчика, датчик легко снимается и заменяется;
(4) Небольшой размер и портативность, с промышленной трехзащитной сенсорной панелью;
(5) Отличные показатели производительности, в соответствии с соответствующими стандартами;
(6) Поддержка GPS-позиционирования, облачного хранения данных, автоматического распознавания речи и других функций;
(7) Функциональное приложение, которое отвечает потребностям дефектоскопии.

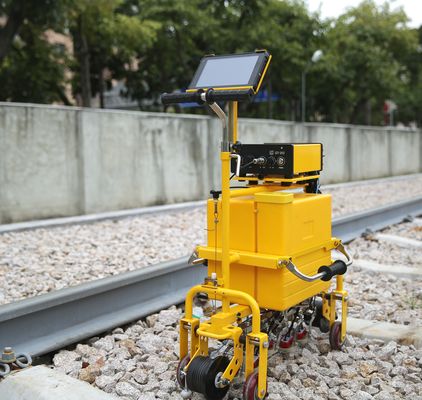

3. Структура внешнего вида тележки
4. Структура внешнего вида прибора
Прибор небольшой и портативный, общие размеры: 94X222X225 мм, вес нетто около 1,8 кг
5. Интегрированный инструментальный ящик большой емкости и резервуар для воды
Пластиковый резервуар для воды, заполненный водой, составляет 20 л.
6. Интегрированный держатель датчика
Все датчики закрыты в нижней части тележки, которую можно поднимать или снимать одним способом, а датчик можно снимать и заменять более удобно.
7. Промышленный трехзащитный планшет
Промышленный трехзащитный сенсорный экран планшета, пыленепроницаемый, водонепроницаемый и ударопрочный.
8. Специальное программное обеспечение для дефектоскопии
Для рабочих характеристик сенсорной панели специально разработанное прикладное программное обеспечение упрощает выбор функций и настройку параметров.
9. Программное обеспечение для воспроизведения данных дефектоскопии на компьютере
Скорость воспроизведения данных регулируется, поддерживается интеллектуальное воспроизведение, отбор событий, статистика, поиск данных, печать, экспорт и другие функции.
Приложение 1. Особенности и характеристики
- Внешний вид хоста компактный, прочный и легкий, а сборка и разборка просты. Хорошая адаптивность к окружающей среде, рабочая температура окружающей среды -15 °C ~ 45 °C, непрерывное рабочее время не менее 8 часов, антивибрация и антиинтерференция, степень защиты IP65.
- Хост имеет несколько каналов дефектоскопии (можно подключить несколько датчиков под разными углами), и последовательный циклический режим работы по времени.
- Датчики 0, 37 и 70 градусов предназначены для полного обнаружения основных частей рельса.
- Структура хоста выполнена в форме «сервер + клиент». «Сервер» - хост (без ввода и отображения), представляет собой ультразвуковой модуль 1- N каналов; «клиент» - операционный терминал (ввод и отображение), хост и клиент (операционный терминал) через проводную сеть LAN (или беспроводной WIFI) для сетевой связи.
- Режим возбуждения импульсов отрицательной прямоугольной волны передающей цепи
- Аналоговый фильтр увеличивает отношение сигнал/шум хоста.
- Усиление канала представляет собой комбинацию «базового усиления» + «компенсационного усиления».
- Диапазон обнаружения, скорость звука в материале и сдвиг импульса устанавливаются автоматически в соответствии с выбранным типом рельса.
- Функции обычных ультразвуковых основных параметров регулируются вручную (диапазон обнаружения, скорость звука в материале, нулевая точка датчика, передний фронт, угол, начальное положение строба, ширина и уровень и т. д.).
- С функцией отклонения.
- Частота повторения канала фиксирована на уровне 400 Гц на канал.
- С функцией проверки канала.
- Имеет функции отображения A, B и A+B.
- С функцией звуковой и световой сигнализации.
- С функцией голосовой подсказки.
- Процесс реализации тележки имеет функцию предупреждения о превышении скорости.
- Имеет функцию автоматического измерения пути звука, горизонтального и вертикального расстояния самой высокой волны в стробе сигнализации.
- Имеет функцию маркировки (повреждение, номер пути, продвижение тележки, откат и т. д.).
- Встроенная функция компенсационной кривой, кривую можно редактировать (новая, измененная, удаленная).
- Громкость и частоту сигнала тревоги можно регулировать для каждого канала.
- С функцией сбоя сопряжения датчика обнаружения.
- Строб канала, форма волны, индикация тревоги, индикация направления датчика, индикация угла датчика, функция настройки цвета канала отображения B.
- С функцией настройки цвета фона интерфейса отображения.
- Пользователь может настроить дополнительные рабочие параметры.
- Функция полной записи дефектоскопии
- Функции управления данными дефектоскопии (сохранение, удаление, вызов, воспроизведение, экспорт).
- Программное обеспечение хоста и операционного терминала можно обновить через внешний USB-накопитель.
- С функцией ввода с сенсорного экрана, можно подключить внешнюю Bluetooth-клавиатуру.
- С функцией информации о местоположении GPS.
- С функцией мгновенного отображения скорости.
- С функцией проверки пробега.
- Имеет функцию перфорации.
- Функция замораживания формы волны.
- Сетевая связь (Подключение к операционному терминалу)
- Воспроизведение данных на вашем компьютере
- С функцией демонстрации работы программного обеспечения прибора, может использоваться для обучения пользователей прибора
Приложение 2. Технические характеристики
| Канал |
10 каналов: 9 каналов контроля и 1 канал калибровки. |
| Тип датчика |
Двухэлементные датчики с разными углами и частотами от 2 до 2,5 МГц, включая 6 датчиков 70°, 2 датчика 37° и 1 датчик 0°. |
| Разъем |
BNC |
| Расположение датчиков и область обнаружения |
Комплексное обнаружение повреждений всех основных частей рельса, включая:
2 датчика 70° сканируют левую сторону головки рельса
2 датчика 70° сканируют середину головки рельса
2 датчика 70° сканируют правую сторону головки рельса
2 датчика 37° сканируют шейку рельса (трещины в винтах и другие наклонные трещины)
1 датчик 0° сканирует головку рельса, шейку рельса, подошву рельса, горизонтальную трещину в отверстии для винта
|
| Диапазон частот |
1,5 МГц～3,0 МГц |
| Усиление |
0～80 дБ |
| Отклонение |
Выкл., большое |
| Динамический диапазон |
Не менее 16 дБ с мин. отклонением, 2~6 дБ с макс. отклонением |
| PRF |
400 Гц на канал |
| Режим отображения |
A-сканированиеB-сканированиеA+B сканирование |
| Диапазон обнаружения |
Можно регулировать вручную или автоматически в соответствии с выбранным типом рельса |
| Ошибка аттенюатора |
Рабочая ошибка на каждые 12 дБ не превышает ±1 дБ |
| Ошибка вертикальной линейности |
≤1% |
| Ошибка горизонтальной линейности |
≤15% |
| Полоса усилителя |
-3 дБ 1,5 МГц～3,0 МГц |
| Диапазон блокировки |
Не более 20 мм |
| Влияние состояния подавления на результаты измерений |
Когда подавление прибора находится в разных состояниях, разница амплитуд составляет 10 дБ±2 дБ, изменение ΔM разницы между двумя эхо-сигналами составляет не более 2 дБ. |
| Влияние рабочего напряжения на высоту эха и чувствительность дефектоскопии (сигнализации) дефектоскопа |
В пределах номинального диапазона рабочего напряжения положение строба и уровень тревоги дефектоскопа не должны существенно изменяться, а изменение амплитуды эха ΔNd и изменение чувствительности обнаружения (сигнализации) ΔSd составляют не более 1 дБ. |
| Ошибка цифровой выборки |
Максимальное изменение амплитуды сигнала по сравнению с минимальным не должно превышать ±5% от высоты экрана |
| Время отклика цифрового дефектоскопа |
Время отклика цифрового дефектоскопа не должно превышать 5 мс. |
|
Расстояние амплитуды
характеристика
|
Датчик поперечной волны обнаруживает поперечные отверстия с одинаковой апертурой и разными путями звука; датчик 0° обнаруживает большую плоскую нижнюю поверхность с разными путями звука, и разница ΔW высоты отраженной волны должна соответствовать следующим требованиям:
Датчик 0°: ΔW ≤ 12 дБ в диапазоне от глубины 20 мм до самого высокого диапазона кривой амплитудной характеристики; ΔW ≤ 8 дБ в диапазоне от самой высокой точки кривой амплитудной характеристики до глубины 150 мм:
Датчик 37°: ΔW≤12 дБ в диапазоне от глубины 20 мм до самого высокого диапазона кривой амплитудной характеристики; ΔW≤8 дБ в диапазоне от самой высокой точки кривой амплитудной характеристики до глубины 150 мм;
Датчик 70°: ΔW ≤ 12 дБ в диапазоне от 10 мм до 70 мм, соответствующем глубине обнаружения.
|
| SNR |
Датчик O°: Обнаружение нижней поверхности на тестовом блоке, когда высота волны достигает 80%, запас статической чувствительности больше или равен 24 дБ; отношение сигнал/шум не менее 16 дБ.
Датчик 37°: обнаружение отверстия для винта и верхней трещины 3 мм при наклоне 37° на тестовом блоке, сделать две волны равными, когда высота волны достигает 80%, запас статической чувствительности больше или равен 22 дБ; отношение сигнал/шум не менее 8 дБ.
Датчик 70°: На тестовом блоке вторичная волна используется для обнаружения плоского отверстия φ4 мм. Когда высота волны достигает 80%, запас статической чувствительности больше или равен 20 дБ; отношение сигнал/шум не менее 10 дБ.
|
| Запас чувствительности |
Датчик 0°: обнаружение нижней поверхности 110 мм тестового блока, когда волна достигает 80%, запас чувствительности не менее 36 дБ
Датчик 37° и датчик 70°: Обнаружение поперечного сквозного отверстия Φ3×65 на тестовом блоке, запас чувствительности не менее 40 дБ, когда волна достигает 80%
|
| Возможность динамической дефектоскопии (возможность обнаружения дефектов) |
С датчиками 0°, 37°, 70° для рельсов, все ручные дефекты на тестовом блоке сравнения рельсов, за исключением трещины 15° вниз, могут быть найдены и выданы соответствующие показания тревоги. |
| Режим регулировки строба тревоги |
Начальное положение, ширина и уровень строба тревоги можно регулировать вручную |
| Режим тревоги |
Сигнализация в реальном времени (сигнализация входящей волны и сигнализация потери волны)
Двойная волновая сигнализация отверстия для винта
Задержка один из двух сигналов тревоги
|
| Индикация тревоги |
Звуковой и световой режим тревоги, громкость и частоту тревоги можно регулировать. |
| Измерение формы волны |
Автоматическое измерение и отображение пути звука самой высокой волны, горизонтального и вертикального расстояния в стробе. |
| Кривая усиления |
Пользователь может настроить кривую усиления (8 точек) в соответствии с фактическими потребностями. |
| Запись дефектоскопии |
Полная запись данных (до 50 км), данные можно экспортировать и воспроизводить |
| Метод ввода операции |
Ввод с сенсорного экрана |
| Дисплей |
Разрешение 1280×800 |
| Сенсорный экран |
Емкостный, высокопрочный, устойчивый к царапинам,
поддержка рукописного ввода
|
| Порты |
USB 2.0
LAN 100 Мбит/с
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Питание |
DC 12 В (литиевая батарея) |
| Время работы |
≥8 ч |
| Емкость резервуара для воды |
≥20 л |
| Точность отображения изображения типа B |
И ордината, и абсцисса составляют 2 мм |
| Точность кодового колеса |
2 мм |
| Скорость дефектоскопии |
Макс. 5,0 км/ч |
| Рабочая температура |
-15℃～45℃ |
| Размер |
Общие размеры транспортного средства в рабочем состоянии составляют около 780 мм × 290 мм × 1006 мм. |
| Вес |
Рама около 24 кг; ультразвуковой прибор около 2,4 кг; аккумулятор прибора 830 г; операционный терминал (трехзащитный планшетный компьютер) 730 г; тележка, оснащенная 5 группами датчиков, около 1,4 кг. |
