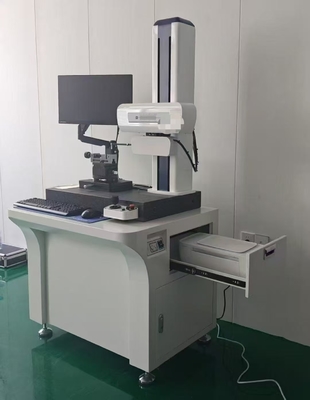

Высокоточный тестер грубости и контура с цифровым датчиком

Высокоточный тестер грубости и контура с цифровым датчиком
Высокоточный тестер грубости и контура с цифровым датчиком Высокоточный тестер грубости и контура с цифровым датчиком

Большие изображения :  Высокоточный тестер грубости и контура с цифровым датчиком

Подробная информация о продукте:
Place of Origin: China
Фирменное наименование: HUATEC
Сертификация: ISO CE GOST
Model Number: SRT-680G
Оплата и доставка Условия:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C,T/T,Western Union,Paypal
Supply Ability: 50 sets per month
контакт

Высокоточный тестер грубости и контура с цифровым датчиком

описание
Product name: Roughness and Contour Tester Angle: Horizontal Angle, vertical angle, cross angle
X axis: 200mm Straightness: 0.6μm /100mm
Выделить:

Цифровой тестер грубости и контура

,

Высокоточный контурный тестер

,

Неразрушительный проверяющий грубость и контур

Высокоточный тестер шероховатости и контура с цифровым датчиком
Технические характеристики продукта
Атрибут Значение
Название продукта Тестер шероховатости и контура
Угол Горизонтальный угол, вертикальный угол, перекрестный угол
Ось X 200 мм
Прямолинейность 0,6 мкм / 100 мм
Принцип измерения
  • Декартовы координаты, контактный щуп
  • Высокоточная направляющая с воздушной подушкой в качестве измерительной базы координаты X
  • Высокоточный цифровой датчик для измерения координаты Z
  • Компьютерная измерительная программа на базе Windows для обработки данных
Основные функции
Измерение размеров:

Горизонтальное расстояние, вертикальное расстояние, линейное расстояние, радиус и диаметр

Измерение угла:

Горизонтальный угол, вертикальный угол, перекрестный угол

Допуск положения:

Параллельность и перпендикулярность

Допуск формы:

Прямолинейность, выпуклость, профиль круговой дуги

Вспомогательная генерация:

Вспомогательная точка, вспомогательная линия, вспомогательная окружность

Технические параметры
Элемент Параметр Разрешение
Диапазон измерения по оси X 200 мм 0,1 мкм
Прямолинейность 0,6 мкм / 100 мм --------
Датчик Z1 (диапазон) 40 мм (синхронизация диапазона шероховатости) 0,05 мкм
Z2 (Высота) 550 мм Колонка
Мин. внутреннее отверстие 30 мм (меньше со специальной иглой) ----------
Линейная точность ≤±(1+I0.12HI)μm --------
Дуга ≤(1.2+R/8) 2 мм＜R＜10 мм стандартный шарик
Угол ≤±1′ 60°,90° угловой блок
Шероховатость Остаточное значение шума ≤0,005 мкм λc:0,08 мм, скорость 0,1 мм/с
Основная конфигурация
Название детали Название проекта
Механическая часть Стойка основного прибора x1, Гранитный стол: 1
Направляющая с воздушной подушкой: 1, Цифровой датчик: 1
Вертикальная колонна: 1
Регулировочная платформа Устройство горизонтальной регулировки, Устройство регулировки вращения, Система зажима с плоским отверстием
Калибровочный датчик 1 комплект (стандартные приборы)
Стилус и щуп Φ3*24 мм R0,025 мм стилус: 2 шт., Φ3*24 мм со скошенным наконечником R0,025 мм: 2 шт.
Стили шероховатости: Φ3*24 мм с игловым зондом R5 мкм: 1 шт.
Измерительный стержень из углеродного волокна: Φ8*150 мм Зонд: 1 шт.
Электрическая часть Система электрического управления: 1, Компьютер 1, Струйный принтер HP 1, Программное обеспечение: 1
Технические особенности
  • Нет необходимости менять датчики и иглы
  • Одновременный анализ шероховатости и профилометра
  • Ось X использует линейные направляющие трения для высокой точности
  • Ось Z1 использует импортный цифровой датчик с отличной линейностью
  • Простая замена стилуса с однократной установкой
  • Двуязычное программное обеспечение (китайский/английский)
  • Поддерживает системы WinXP, Win7
  • Совместимость с CAD-аннотациями и поддержка формата DXF
  • Автоматическое распознавание объектов и управление стилусом

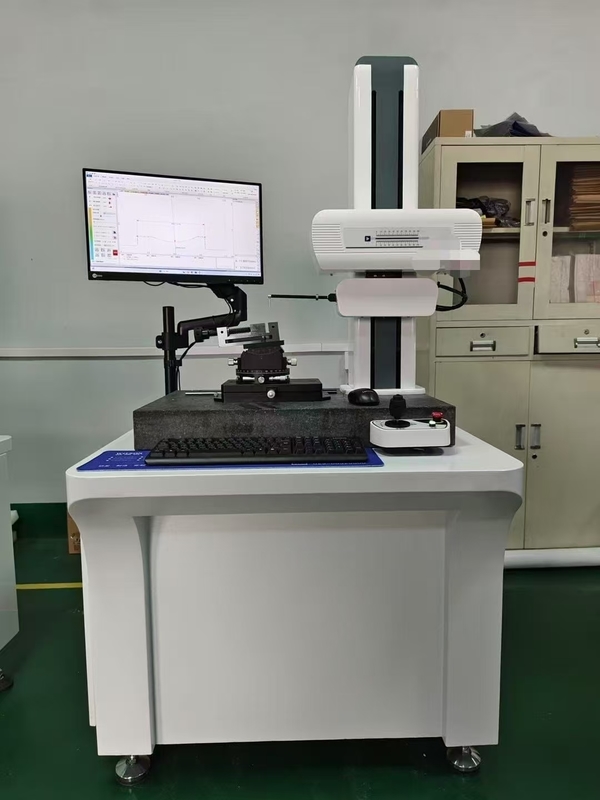

Высокоточный тестер грубости и контура с цифровым датчиком 0
Размеры оборудования
Продукт Упаковка Вес, кг CBM м³
Длина (Lx) Ширина (Ly) Высота (Lz) Вес (кг) Длина (Lx) Ширина (Ly) Высота (Lz) Вес (кг)
1400 725 1740 270 960 960 1950 50 300 0,88
Требования к использованию

Питание: AC 220 В ±10% 50 Гц

Требования к окружающей среде: (T):10～30℃, (RH):＜85%, Отсутствие видимой вибрации, Независимое заземление

Установка и приемка
Установка и обучение:
  1. Поставщик несет ответственность за установку и тестирование на площадке пользователя
  2. Комплексное обучение теории, эксплуатации и техническому обслуживанию
Приемка:
  1. В соответствии с национальной процедурой проверки и техническим соглашением по контракту
  2. Полная проверка списка поставок
Эталонные фотографии тестирования
Высокоточный тестер грубости и контура с цифровым датчиком 1
Высокоточный тестер грубости и контура с цифровым датчиком 2
Высокоточный тестер грубости и контура с цифровым датчиком 3
Высокоточный тестер грубости и контура с цифровым датчиком 4
