SRT-680G Контур и грубость волнообразности интегрированный тестер с цифровым датчиком решетки
Ключевые особенности
- Измерение картезианских координат с помощью стилуса
- Высокоточная воздушная плавучая проводная рельса для точности X-оси
- Цифровой датчик решетки для точного измерения Z-координаты
- Программа измерения MMD на базе Windows для обработки данных
- Трехосный электрический контроль с помощью программного контроллера
- Комплексные возможности измерения контуров, шероховатости и волнистости
Технические спецификации
| Параметр |
Стоимость |
| Ось X |
200 мм |
| Прямость |
00,6 мкм / 100 мм |
| Датчик Z1 (диапазон) |
40 мм (синхронизация диапазона грубости) |
| Z2 (высота) |
550 мм |
| Линейная точность |
≤±(1+I0.12HI) μm |
| Скорость измерения |
0от 0,02 до 4,0 мм/с |
| Режим измерения |
Движение датчика |
| Потребность в энергии |
Обменное давление 220В±10% 50Гц |
Способность измерения
Размер:
Горизонтальное расстояние, вертикальное расстояние, линейное расстояние, радиус, диаметр
Угол:
Горизонтальный угол, вертикальный угол, поперечный угол
Толерантность положения:
Параллелизм и перпендикулярность
Толерантность формы:
Прямость, корона, профиль круговой дуги
Параметры шероховатости:
Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rp, Rv, Rt, Rsk, Rsm и многое другое
Параметры волнообразности:
Wt, Wa, Wp, Wv, Wq, Wc, Wku, Wsk и многое другое
Физические характеристики
| Размер |
Продукт (мм) |
Упаковка (мм) |
Масса (кг) |
| Длина |
1400 |
960 |
270 |
| Ширина |
725 |
960 |
300 |
| Высота |
1740 |
1950 |
0.88 CBM |
Экологические требования
Температура:
10-30°C
Влажность:
< 85% RH
Вибрация:
Нет видимых вибраций, RMS≤50Hz 2,5μm/s, RMS>50Hz 5,0μm/s
Мощность:
Обменное давление 220В±10% 50Гц с независимым заземлением

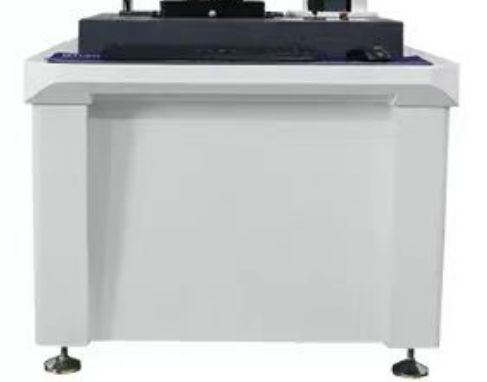

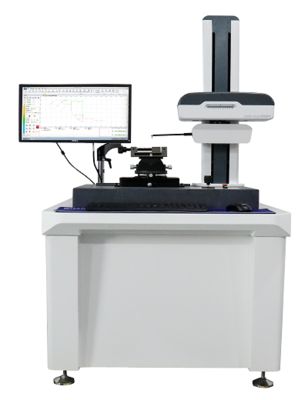

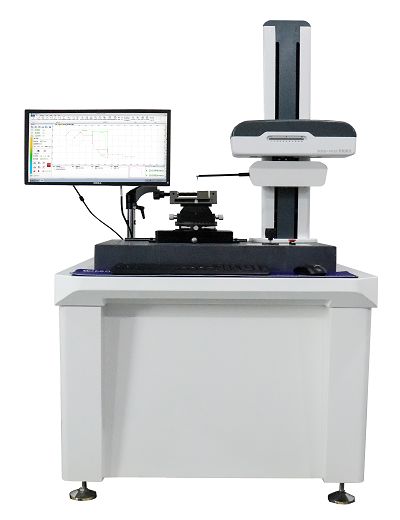

Изображения продукции
