1- ВкратцеВведение

Эта системаОн может быстро обнаружить коррозию толщины стены на большой высоте с помощью системы дистанционного управления..

• Используя колесо с высокой прочностью из редкоземельных магнитов, даже при неожиданном отключении электроэнергии оно не упадет с обнаруженной поверхности.вертикальные и перевернутые многосторонние движения на поверхности ферромагнитных компонентов.
• Установкаэлектромагнитный ультразвуковой толщиной зонды для быстрого скрининга и позиционирования против эрозии стен
• Точное сканирование области для проверки коррозии толщины.
• Совпадение A-скана и B-скана.
• Оснащенная видеокамерой, видеоситуация на проверяемой поверхности может наблюдаться в реальном времени.
• Система дистанционного управления для управления направлением сканирования, и она может быть предустановлена направление сканирования.
• (По желанию) высокотемпературная функция: с функцией предупреждения и защиты от перегрева, он может реализовать прямое обнаружение высокотемпературных запчастей в пределах -10 ~ +150 °C.
• 2Конфигурация и цена

• Положение	Имя	Единица	Количество	Примечание

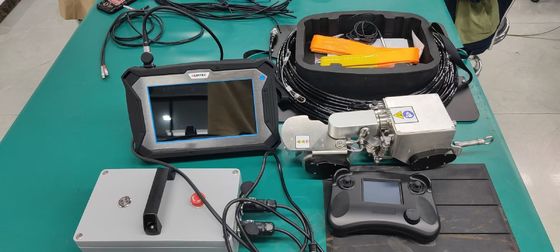

  1	Тест хост ((ПК и программное обеспечение)	набор	1
  2	TG-M70C двухколесный магнитный полётчик (включается модуль измерения видео и толщины)	набор	1
  3	Электроснабжение и контрольная коробка	Кусок	1
  4	Контроллер	Кусок	1
  5	Механизм маркировки дефектов	Кусок	1	Необязательно
  6	Кабель управления испытания	метров	30	Можно настроить ≤ 50 м
  7	Предотвратитель падения безопасности	метров	30
  8	Другие принадлежности (магнитные демонтажные подложки и т.д.)	набор	1
  Всего (включая НДС, стоимость доставки и плату за обучение персонала)

• 3.Магнитный ползучий и хозяин
  1. Функциональные особенности
• ★(необязательно)функция высокой температуры:с функцией предупреждения и защиты от превышения температуры (когда температура превышает, он напомнит пользователю привести ползунок в зону температуры окружающей среды; после охлаждения,напомнить пользователю привести ползунок в зону высокой температуры и продолжить работу по обнаружению), он может реализовать прямое обнаружение высокотемпературных запчастей в пределах -10 ~ + 150 °C.
• ★Интегрированные передние и задние двойные камеры: положение и маршрут проверки воздушных компонентов могут контролироваться и регулироваться в режиме реального времени на земле, обеспечивая управляемую траекторию проверки.
• Сильное магнитное всасывание, тяжелая нагрузка, высокая безопасность: использование редкоземельных высокопрочных постоянных магнитных колес, которые могут твердо адсорбироваться на поверхности ферромагнитных материалов (при неподвижности рабочей силой также трудно снять),То естьОн также оснащен устройством для предотвращения падения, чтобы предотвратить случайные падения.
• Разнообразные позы движения: безопасно передвигаться по поверхности ферромагнитных материалов в различных позах, таких как вертикальная, горизонтальная (выше и ниже), наклонная и перевернутая.
• Высокая точность движения: принимая высокопроизводительный режим двойного двигателя, он может точно продвигаться и отступать и управлять; оснащенный высокоточным кодером может реализовать точное до миллиметрового уровня программируемое обнаружение шагов,и он может точно установить расстояние между шагами и ход продольного продвижения и отступления.
• Гибкий и изобретательный дизайн кузова: компактный размер, небольшой радиус поворота; с ручкой его можно легко перемещать, размещать, перерабатывать.
• ★Функция ориентированного на движение направления: с функцией макровидеонаблюдения, он может наблюдать за видеоситуацией проверяемой поверхности во времени.
• ★С дистанционным позиционированием (ошибка позиционирования ≤30 мм), (необязательно) функция маркировки дефектов, удобная для повторного наблюдения подозрительных областей.
• ★С электрическим механизмом подъема зонды, зонд может быть поднят при пересечении препятствий, таких как сварки и выпуклости, избежать задержки.
• Профессионально спроектированный "сканирующий механизм зажима" обеспечивает стабильность соединения проезда и зонды.
• Благодаря специальным кабелям, взрывозащитным розеткам и защитным устройствам от утечек, он обладает высокой электробезопасностью.
• EMAT и другие модули цепи на корпусе робота запечатаны в защитной коробке, чтобы предотвратить попадание воды, железных оттенков и других посторонних объектов.
• Переносное стойло для кабелей включает в себя съемный, высокояркий (видимый на солнечном свете),высокоразборчивая промышленная панель управления, которая учитывает рабочую среду и условия использования в полевых условиях.
• Полностью запрограммированное управление движением и параллельная синхронная обработка: можно одновременно получать ультразвуковые данные, данные изображения и данные о расстоянии следования.которые могут обеспечить синхронизацию и точность данных и записей, и значительно повысить эффективность работы.
• Операционное программное обеспечение центрального компьютера имеет функциональные модули для взаимодействия между человеком и компьютером, управления пользователем, ввода параметров, создания отчетов и вывода/печати, обслуживания данных и резервного копирования,журналы операций, онлайн-помощь и так далее.
  1. Технический параметр
• Хост: CPU≥ i5/4GHz четырёхъядерный, высокопроизводительная промышленная плоская панель, высокая яркость HD дисплей 10,6 дюйма (можно настроить), стандартный высокоскоростной жесткий диск 500G (расширяемый), защита IPX3.
• Кабель управления (расстояние ползания): 30 м (можно настроить ≤ 50 м)
• Движение: регулировка скорости третьей передачи (низкая скорость 20 мм/с, средняя скорость 50 мм/с, высокая скорость 100 мм/с), может быстро перемещаться в положение обнаружения или отступать к земле;Способность выпуклой лестницы преодолевать препятствия ≤4 мм
• ★Минимальный радиус кривизны поверхности заготовки R: наружное продольное осевое движение трубы ≥85 мм, наружное окружное движение трубы ≥110 мм;движение внутренней продольной оси трубы ≥ 250 мм, внутреннее окружное движение трубы ≥850 мм; внешнее движение шарика ≥150 мм, внутреннее движение шарика ≥850 мм
• ★Корпус ползака (с встроенным модулем EMAT): L395×W150×H145mm, вес около 7,5 кг
• Контроллер: L220×W145×H60mm, 3,5-дюймовый 640×480 пиксельный сенсорный дисплей, вес около 0,4 кг
• Видеонаблюдение (визуальный осмотр)
• Источник освещения: источник светодиодного освещения высокой яркости, регулировка 5 уровней
• ★Фронтальная камера: цветовая CMOS, динамические и статические пиксели 2 миллиона /1920×1080, максимальный угол обзора 90°, 10× оптический зум, комбинированная вращающаяся платформа: вращение вверх и вниз 180°, левое и правое вращение 60°
• ★Задняя камера: цветовая CMOS, динамические и статические пиксели 3 миллиона /2304×1296, угол обзора 90°
• Электрическое питание: однофазный AC100~240V, 50/60Hz, расход энергии ≤200VA
• Температура -10°C~+50°C, влажность ≤85%R.H.
• ★(необязательно)функция высокой температуры:
• -10~+50°C: непрерывная работа без необходимости специального охлаждения
• 50 ~ 150°C: вертикальная, горизонтальная подвеска, наклон, стойка рук и другие позы (хорошо), каждое рабочее время ≤3h @50 ~ 100°C, ≤2h @100 ~ 150°C, интервал охлаждения ≥1h;горизонтальное положение (самое сильное выпекание), каждое рабочее время ≤2h @50~100°C, ≤1h @100~150°C, интервал охлаждения ≥1h.
• Единица измерения толщины EAMT
  1. Функциональные особенности
• ★Нет необходимости в полировке поверхности, проникновении антикоррозионного покрытия и ржавчины, и нет необходимости в сцеплении.
• ★измерение толщины может проникать через коррозию поверхности, краску, защиту от коррозии и другие покрытия толщиной до 4 мм.Значение толщины металлических предметов, отображаемое прибором, не требует учета расчета толщины покрытия.
• ★Неперпендикулярность измерения (передатчик/пробка к нормальной линии испытуемого объекта) до ±25^o, что требует меньшей перпендикулярности после размещения зонда.
• Результаты измерения толщины могут отображаться в виде цифровых значений, формы A-сканирования, формы изображения B-сканирования на основе времени, ★ и формы изображения B-сканирования на основе расстояния (кодера).
• ★С помощью экспертного интеллектуального алгоритма существует три режима измерения толщины: автоматический режим, ручной режим с одним шлюзом (метод с одним пиком), ручный режим с двумя шлюзами (метод с пиком до пика).Он значительно уменьшает влияние человеческих факторов и упрощает действия.
• Встроенная база данных скорости сдвига основных материалов и может настроить значение скорости сдвига.
  1. Технические параметры
• Измерение толщины: точность 0,04 мм, диапазон 2 ~ 120 мм (сталь)
• ★Рабочее расстояние / подъем: ≤4 мм
• ★Неперпендикулярность измерения (нормальная для преобразователя/пробы относительно испытываемого объекта): ±25^o
• Диапазон скорости звука1000~9999 м/с, Инкремент регулировки 1 м/с
• Функция ворот: автоматические ворота, ручные одиночные ворота, ручные двойные ворота
• Электромагнитный ультразвуковой зонд: слабые или менее постоянные магниты, магнитное всасывание≤15N, круговое Φ30× высотой 44 мм, вес≤80г
• Рабочая температура: -10~+50°C
• Программное обеспечение для анализа измерений

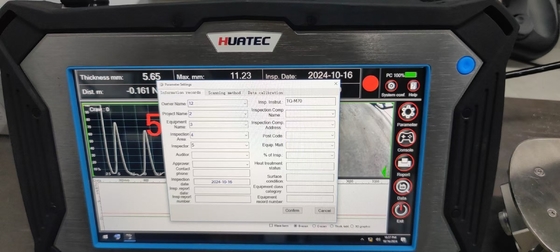

• ★Одновременное отображение толщины, результатов сканирования A, Bs
• Непосредственно выпускается запись испытаний, ★список величин толщины для облегчения анализа и обработки данных.
• Совместима с операционной системой Win7~11 (32/64 бит)
• 4- Список упаковки.
• Тестовый хост ((ПК и программное обеспечение) 1 комплект
• TG-M70C двухколесный магнитный ползунок

• (Включает видео и модуль измерения толщины) 1 комплект

• Электроснабжение и контрольная коробка 1 шт
• Контроллер 1 штука
• Механизм маркировки дефектов 1 шт. (необязательно)
• Кабель управления испытания 1 комплект
• Стандартный испытательный блок (круглый из углеродистой стали Φ20 × толщина 10 мм) 1 шт.
• Другие принадлежности (магнитные разборные подложки и т.д.) 1 комплект
• Предотвратитель падения безопасности 1 шт.
• Руководство по эксплуатации1 Книга
• Отчет о испытаниях на заводе1 копия
• Антивибрационная транспортная коробка1 шт.
