TG-M70C Магнитный робот для измерения коррозии и электромагнитного ультразвукового измерения толщины для обнаружения коррозии стенки плит

TG-M70C Магнитный робот-гусеница для измерения коррозии и электромагнитной ультразвуковой толщины для обнаружения коррозии стенок пластин

1. Краткое введениеДанная система не требует строительных лесов, не требует удаления окалины, ржавчины или краски, не требует контактной жидкости. Она может реализовать быстрое обнаружение коррозии толщины стенок на большой высоте с помощью системы дистанционного управления.

Используя редкоземельное высокопрочное постоянное магнитное колесо, даже при непредвиденном отключении питания, оно не упадет с обнаруженной поверхности. Оно может выполнять горизонтальные, вертикальные и перевернутые движения в различных положениях на поверхности ферромагнитных компонентов.Установитеэлектромагнитный ультразвуковой датчик толщины для быстрого скрининга и позиционирования против эрозии стенок

• Точное сканирование области для проверки коррозии толщины.
• Соответствие отображению A-скана и B-скана.Оснащен видеокамерой, ситуацию с видео на осматриваемой поверхности можно наблюдать в режиме реального времени.
• Система дистанционного управления для управления направлением сканирования, и можно предварительно установить направление сканирования.
• (Опционально) функция высокой температуры: с функцией предупреждения и защиты от перегрева, она может реализовать прямое обнаружение высокотемпературных заготовок в диапазоне от -10 до +150℃.
• 2. Конфигурация и цена
• Элемент
• Название
• Единица измерения

• Количество	Примечание	1	Тестовый хост (ПК и программное обеспечение)	комплект
  Магнитная гусеница и хост	2	3.	Магнитная гусеница и хост
  1	3	3.	Магнитная гусеница и хост
  1	4	6	Магнитная гусеница и хост
  1	5	6	Магнитная гусеница и хост
  1	Опционально	6	Магнитная гусеница и хост	метр
  30	Может быть настроен ≤50 м	Другие аксессуары (магнитные демонтажные прокладки и т. д.)	комплект	метр
  30	8	Другие аксессуары (магнитные демонтажные прокладки и т. д.)	комплект
  1	Итого (включая НДС, стоимость доставки и плату за обучение персонала)	3.	Магнитная гусеница и хост
  Функциональные особенности

• ★(Опционально)
  1. ★Неперпендикулярность измерения (преобразователь/датчик к нормальной линии объекта, подлежащего испытанию) составляет до ±25
• -10~+50℃: непрерывная работа, специальное охлаждение не требуется50~150℃: вертикальное, горизонтальное подвешивание, наклон, стойка на руках и другие позы (будет хорошо), каждое рабочее время ≤3 ч @50~100℃, ≤2 ч @100~150℃, интервал охлаждения ≥1 ч; горизонтальное положение лежа (самая тяжелая выпечка), каждое рабочее время ≤2 ч @50~100℃, ≤1 ч @100~150℃, интервал охлаждения ≥1 ч.Встроенные передняя и задняя двойные камеры: положение осмотра и маршрут осмотра надземных компонентов можно контролировать и регулировать в режиме реального времени на земле, обеспечивая контролируемую траекторию осмотра.
• -10~+50℃: непрерывная работа, специальное охлаждение не требуется: использование редкоземельного высокопрочного постоянного магнитного колеса, может быть прочно адсорбировано на поверхности ферромагнитных материалов (в неподвижном состоянии вручную также трудно оторвать), то есть, даже если произойдет случайное отключение питания, оно не упадет. Он также оснащен устройством предотвращения падения для предотвращения случайных падений.Разнообразие поз движения
• : Безопасно перемещаться по поверхности ферромагнитных материалов в различных позах, таких как вертикальная, горизонтальная (сверху и снизу), наклонная и перевернутая.Высокая точность движения
• : использование режима привода с двумя мощными двигателями, он может точно двигаться вперед и назад и поворачивать; оснащен высокоточным энкодером, может реализовать точное программное пошаговое обнаружение до миллиметрового уровня, и он может точно установить шаг и ход продольного движения вперед и назад.Гибкая и гениальная конструкция корпуса
• : компактный размер, малый радиус поворота; с ручкой, его можно легко перемещать, размещать, перерабатывать.★
• Функция ориентации движения: С функцией макро-видеонаблюдения, она может вовремя наблюдать за видеоситуацией на осматриваемой поверхности.
• -10~+50℃: непрерывная работа, специальное охлаждение не требуется★С механизмом электрического подъема датчика, датчик можно поднять при пересечении препятствий, таких как сварные швы и выпуклости, избегайте задержек.Профессионально разработанный «сканирующий зажимной механизм» обеспечивает стабильность перемещения и сопряжения датчика.
• Со специальными кабелями, взрывозащищенными вилками и устройствами защиты от утечек, он обладает высокой электрической безопасностью.
• Модули EMAT и другие модули цепи на корпусе робота герметично упакованы в защитный корпус для предотвращения попадания воды, железных опилок и других посторонних предметов.
• Портативная кабельная стойка объединяет съемную, высокояркую (видимую при солнечном свете), промышленную панель управления высокой четкости, которая учитывает рабочую среду и условия использования в полевых условиях.
• Полностью запрограммированное управление движением и параллельная синхронная обработка: данные ультразвука, данные изображения и данные о пройденном расстоянии могут быть получены одновременно, что может обеспечить синхронизацию и точность данных и записей, а также значительно повысить эффективность работы.
• Программное обеспечение для работы на главном компьютере имеет функциональные модули для взаимодействия человек-компьютер, управления пользователями, ввода параметров, создания и вывода/печати отчетов, обслуживания и резервного копирования данных, журналов операций, онлайн-справки и так далее.
• Технический параметр
• Хост: CPU≥ i5/4GHz четырехъядерный, высококлассная промышленная плоская панель, дисплей высокой яркости HD 10,6 дюйма (может быть настроен), стандартный высокоскоростной жесткий диск 500G (расширяемый), защита IPX3.
• Кабель управления (расстояние ползания): 30 м (может быть настроен ≤50 м)
  1. Движение: регулировка скорости третьей передачи (низкая скорость 20 мм/с, средняя скорость 50 мм/с, высокая скорость 100 мм/с), может быстро перемещаться к положению обнаружения или отступать к земле; Способность преодолевать препятствия выпуклой лестницы ≤4 мм
• ★Минимальный радиус кривизны поверхности заготовки R: внешнее продольное осевое движение трубы ≥85 мм, внешнее окружное движение трубы ≥110 мм; внутреннее продольное осевое движение трубы ≥250 мм, внутреннее окружное движение трубы ≥850 мм; внешнее движение шара ≥150 мм, внутреннее движение шара ≥850 мм
• ★Корпус гусеницы (со встроенным модулем EMAT): L395×W150×H145 мм, вес около 7,5 кг
• Контроллер: L220×W145×H60 мм, 3,5-дюймовый сенсорный дисплей 640×480 пикселей, вес около 0,4 кг
• Видеонаблюдение (визуальный осмотр)
• Источник освещения: высокояркий светодиодный источник освещения, регулировка 5 уровней
• ★Передняя камера: цветной CMOS, динамические и статические пиксели 2 миллиона /1920
• ×
• 1080, максимальный угол обзора 90°, 10× оптический зум, комбинированная вращающаяся платформа: вращение вверх и вниз 180°, вращение влево и вправо 60°
• ★Задняя камера: цветной CMOS, динамические и статические пиксели 3 миллиона /2304×1296, угол обзора 90°Источник питания: однофазный AC100~240V, 50/60Hz, потребляемая мощность ≤200VAТемпература -10℃~+50℃, Влажность ≤85% относительной влажности
• ★
• (Опционально)
• функция высокой температуры:
• -10~+50℃: непрерывная работа, специальное охлаждение не требуется50~150℃: вертикальное, горизонтальное подвешивание, наклон, стойка на руках и другие позы (будет хорошо), каждое рабочее время ≤3 ч @50~100℃, ≤2 ч @100~150℃, интервал охлаждения ≥1 ч; горизонтальное положение лежа (самая тяжелая выпечка), каждое рабочее время ≤2 ч @50~100℃, ≤1 ч @100~150℃, интервал охлаждения ≥1 ч.Блок измерения толщины EAMT
• Функциональные особенности
• ★Не требуется полировка поверхности, проникновение антикоррозионного покрытия и ржавчины, а также не требуется контактная жидкость.
• ★Измерение толщины может проникать через коррозию поверхности, краску, антикоррозионную защиту и другие покрытия толщиной до 4 мм. Значение толщины металлических объектов, отображаемое прибором, не требует учета расчета толщины покрытия.
  1. ★Неперпендикулярность измерения (преобразователь/датчик к нормальной линии объекта, подлежащего испытанию) составляет до ±25
• o
• , что требует меньшей перпендикулярности после установки датчика.
• Результаты измерения толщины могут отображаться в виде цифрового значения, A-скана, изображения B-скана на основе времени, ★и изображения B-скана на основе расстояния (энкодера).^{Электромагнитный ультразвуковой датчик: слабые или менее постоянные магниты, магнитное притяжение≤15N, круглый Φ30× высота 44 мм, вес≤80 г}Встроенная база данных скорости сдвиговой волны основного материала и может настраивать значение скорости сдвиговой волны.
• Технические параметры
• Измерение толщины: Точность 0,04 мм, Диапазон 2~120 мм (Сталь)
• ★Рабочий зазор / отрыв:≤4 мм
  1. ★Неперпендикулярность измерения (нормаль к преобразователю/датчику относительно объекта, подлежащего испытанию):±25
• o
• Диапазон скорости звука 1000~9999 м/с, Шаг регулировки 1 м/с
• Функция строба: автоматический строб, ручной одиночный строб, ручной двойной строб^{Электромагнитный ультразвуковой датчик: слабые или менее постоянные магниты, магнитное притяжение≤15N, круглый Φ30× высота 44 мм, вес≤80 г}
• Рабочая температура: -10~+50℃
• Программное обеспечение для анализа измерений
• ★Одновременное отображение результатов толщины, A, B-сканирования
• Непосредственно выдал протокол испытаний, ★список значений толщины, для облегчения анализа и обработки данных
• Совместимость с операционной системой Win7~11 (32/64 бит)

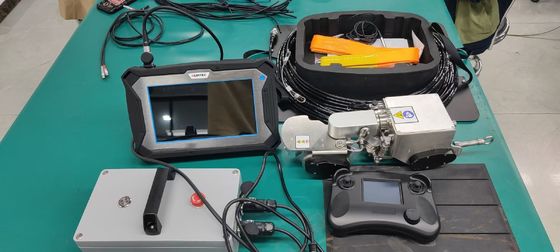

• 4. Упаковочный лист
• Тестовый хост (ПК и программное обеспечение) 1 комплект
• Двухколесная магнитная гусеница TG-M70C

•



• (Включая модуль видео и измерения толщины) 1 комплект
• Блок питания и управления 1 штука
• Контроллер 1 штука

• Механизм маркировки дефектов 1 штука (опционально)

• Кабель управления тестом 1 комплект
• Стандартный тестовый блок (углеродистая сталь круглая Φ20 × толщина 10 мм) 1 штука
• Другие аксессуары (магнитные демонтажные прокладки и т. д.) 1 комплект
• Предохранитель от падения страховочного троса 1 штука
• Руководство по эксплуатации
• 1 книга
• Заводской протокол испытаний
• 1 копияВиброзащитный транспортный ящик
• 1 штука
•

•
