График контура шероховатости поверхности Профилометрическая испытательная машина
1. Название продукта: Интегрированная машина для профилирования шероховатости поверхности
2. Модель продукта: SRT-7150
3. Технические параметры:
| Проект Модель |
SRT-7150 |
|
Ось X
Скользящая линейная направляющая
|
Точность перемещения |
≤0,5 мкм / 80 мм |
|
Позиционирование по оси X
Решетчатая линейка
|
Разрешение |
0,1 мкм
|
| Место производства |
Китай |
| Датчик данных |
Разрешение |
0,02 мкм |
| Место производства |
Импортировано из-за границы |
| Разрешение системы |
65536:1 |
| Линейная точность |
≤±(1,5+|0,2H|) мкм |
| Круговая дуга |
≤±(2+R/8) мкм |
| Угол |
≤±2′ |
| Прямолинейность |
≤0,8 мкм/100 мм |
| Измерение шероховатости |
| Диапазон измерения |
Ось X |
Ra:0,01 - 10 мкм |
| Ось Z1 |
±500 мкм |
| Параметры оценки |
Параметры оценки шероховатости: Ra, Rz, Rq, Rt, Rp, Rv, Rc, Rdc, Rsk, Rku, Rsm, Rmr и Rmr(c);
Параметры оценки волнистости: Wa, Wz, Wq, Wt, Wp, Wv, Wc, Wdc, Wsk, Wku, Wsm, Wmr и Wmr(c);
Параметры оценки исходного контура: Pa, Pz, Pq, Pt, Pp, Pv, Pc, Pdc, Pdq, Psk, Pku, Psm, Pmr и Pmr(c)
|
| Длина выборки - L |
0,08, 0,25, 0,8, 2,5, 8 (мм); |
| Длина оценки |
В соответствии со стандартом GB/T10610-2009 |
| Погрешность индикации |
±5% |
| Повторяемость индикации |
2% |
| Измерение профиля |
| Диапазон измерения |
Ось X |
≤150 мм |
| Ось Z |
≤300 мм (может быть скорректировано в соответствии с потребностями пользователя) |
| Z1 |
≤40 мм |
| Скорость перемещения стола |
0,05-0,8 мм/с (Четыре передачи, автоматическое регулирование скорости) |
| Рабочая среда |
Рабочая температура: 10℃-30℃ (нормальная температура)
Влажность 20-80% относительной влажности, отсутствие очевидного источника вибрации
|
| Требуемое электропитание |
220 В 50 Гц 0,5 кВт Отдельный провод заземления |
| Размер прибора (длина × ширина × высота) |
980×740×1500 (мм) |
| Вес прибора |
около 120 кг |
Примечание: Вышеуказанные технические параметры могут быть скорректированы в соответствии с фактическими потребностями пользователей. Приглашаем вас проконсультироваться с нашими техническими специалистами по различным вопросам.
4. Ключевые преимущества
- Посвящено прецизионным измерениям на протяжении десятилетий!
- Сертификация системы менеджмента качества ISO9001, сертификация системы управления знаниями;
- Сертификация национального предприятия с преимуществом интеллектуальной собственности;
- Прохождение экспортной сертификации ЕС CE;
l Диверсификация продукции: Поддержка кастомизации клиентов;
5. Описание прибора и диапазон измерений:

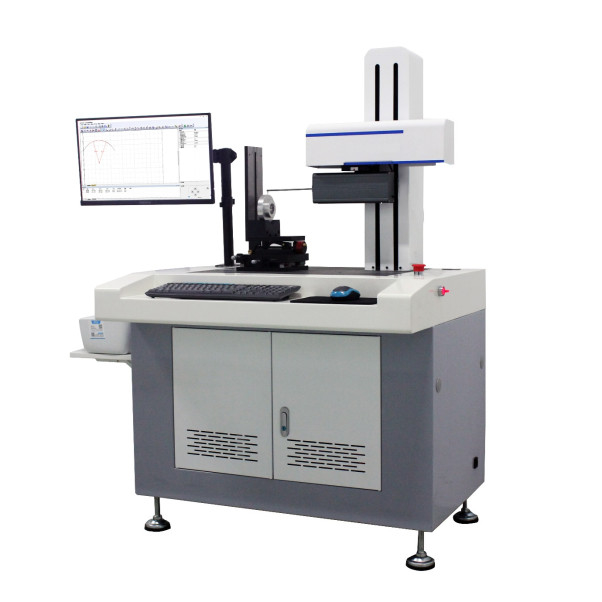

SRT-7150 - это интегрированное измерительное оборудование для измерения шероховатости поверхности и контура.
Шероховатость поверхности и профиль различных заготовок измеряются и анализируются с использованием высокоточной системы измерения решетки, высокоточной шлифовальной направляющей, высокопроизводительного бесконтактного линейного двигателя, высокопроизводительного модуля измерения шероховатости, высокопроизводительной технологии системы компьютерного управления и совершенного многофункционального программного обеспечения.
Устройство может измерять различные параметры различных механических деталей, такие как параметры профиля прямой линии и поперечного сечения, параметры волнистости поверхности, параметры шероховатости и так далее.
Он может измерять прямолинейность, наклон, обработку углов, обработку окружностей (расстояние от прямой до касательной, расстояние от центра окружности до центра окружности, радиус дуги, расстояние от точки пересечения до центра окружности, расстояние от центра окружности до прямой), обработку точек и линий (расстояние от точки пересечения до прямой, расстояние от точки пересечения до центра окружности, точка пересечения двух прямых, расстояние от точки пересечения до точки пересечения), логарифмическую кривую, ширину канавки, глубину канавки, расстояние до края канавки, расстояние до центра канавки, наклон, горизонтальное расстояние, вертикальное расстояние и другие параметры формы различных деталей.
Он подходит для подшипниковой промышленности, механической обработки, автомобилестроения, мотоциклостроения, прецизионного оборудования, прецизионных инструментов, пресс-форм, инструментов, оптических компонентов и других отраслей.
