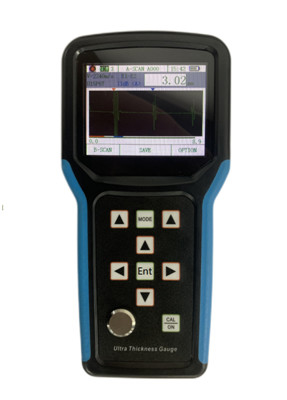

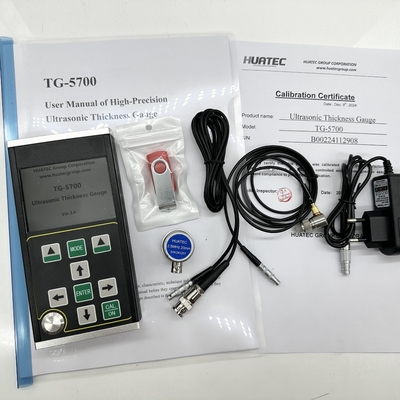

TG-5700 Ультразвуковой толщиномер большого диапазона A/B Scan 0,100-1800 мм
TG-5710 - это новый портативный высокоточный цифровой ультразвуковой толщиномер с A/B сканированием. Он использует принцип измерения толщины ультразвуком, основанный на отражении импульсов. Он подходит для измерения толщины материалов, в которых ультразвуковая волна может распространяться с постоянной скоростью и получать отражение от задней поверхности. Разрешение измерения составляет 0,001 мм, а диапазон измерения составляет всего 0,10 мм (сталь).
Этот продукт может точно измерять пластины и обработанные детали. С другой стороны, он может контролировать степень утонения труб и сосудов под давлением в производственном оборудовании после коррозии во время использования. Он может использоваться в нефтяной, химической промышленности, металлургии, судостроении, аэрокосмической отрасли, энергетике и других областях.
Этот продукт соответствует следующим стандартам: Спецификация калибровки для ультразвукового толщиномера (JJF 1126-2004).
Параметры спецификации
| Элемент |
TG-5710 |
| Тип датчика |
Однокристальный датчик / двухкристальный датчик |
| Диапазон измерения (сталь 45#) |
0,15 мм – 1800 мм |
| Погрешность индикации (＜10 мм) |
±0,005 мм |
| Погрешность индикации (≥10 мм) |
±0,1% |
| Погрешность повторяемости |
±0,001 мм (самотестирование) |
| Стабильность индикации |
Для обеспечения того, чтобы значение измерения толщины не зависело от интенсивности эха, коэффициента затухания материала, усиления и высоты строба, используются технология перехода через ноль и многократного эха, что обеспечивает высокую стабильность и надежность измерений. |
| Частота измерения |
4 Гц, 8 Гц, 16 Гц |
| Разрешение |
0,1 мм, 0,01 мм, 0,001 мм (0,01 дюйма, 0,001 дюйма, 0,0001 дюйма) |
| Генератор импульсов |
Применяется излучение отрицательной прямоугольной волны, а ширина и напряжение импульса автоматически согласуются с датчиком. |
| Диапазон скорости звука |
400-19999 м/с |
| Калибровочный блок |
4 мм (сталь) |
| Автоматическое отключение |
Можно выбрать 5 минут, 10 минут, 20 минут и ручное отключение. |
| Калибровка датчика |
Одноточечная калибровка, многоточечная калибровка |
| Усиление |
Автоматическое управление усилением, ручное управление усилением |
| Диапазон усиления |
0~70 дБ |
| Режим обнаружения |
Радиочастота (RF), положительная полуволна (POS), отрицательная полуволна (NEG), полная волна (FULL) |
| Режим измерения |
(1) MB-E: режим измерения, основанный на времени прохождения от начального эха до первого донного эха; (2) E-E: режим измерения проникновения покрытия, опционально произвольное эхо Em–En; (3) ME-E: режим измерения многократного эха; (4) THIN: режим измерения тонких стенок; |
| Числовой режим |
Режим значения толщины, режим разности / уменьшения, режим максимального / минимального значения |
| Режим A-сканирования |
Доступно |
| Режим B-сканирования |
Доступно |
| Индикация связи |
Доступно |
| Индикация батареи |
Доступно |
| Язык |
Английский |
| Единица измерения |
мм/дюйм |
| Работа с меню |
Доступно |
| Функция программного обеспечения |
Динамическая настройка строба, настройка гашения (Blank), настройка гашения эха (E-blank), замораживание эха, преобразование и масштабирование эха |
| Функция хранения |
Он может хранить 100 000 значений толщины (100 групп, по 1000 в каждой группе), 500 групп форм сигналов A-сканирования и 500 групп форм сигналов B-сканирования одновременно. |
| Обновление программы хоста |
Доступно |
| Дисплей |
3,5-дюймовый цветной TFT-LCD экран QVGA (320 × 240) |
| Передача данных |
Он поддерживает последовательную связь USB3.0 и передает данные на компьютер. |
| Рабочая температура |
-10℃～+50℃; При особых требованиях может достигать -20℃; |
| Рабочее напряжение |
Требуются четыре батарейки AA № 5. При недостаточной мощности появляется подсказка о низком напряжении. |
| Общий размер |
204 x 100 x 36 (мм) |
| Общий вес |
310 г (без батареи) |
| |
|
Основные функциональные характеристики
Этот продукт имеет режим A-сканирования, режим B-сканирования и режим числового отображения;
Диапазон измерения широкий, и для реализации измерения ультратонких деталей используется уникальная технология «многократного эха», с минимальной толщиной измерения 0,15 мм (сталь);
Этот продукт может измерять толщину с высокой точностью, а максимальное разрешение измерения может достигать 0,001 мм; Разрешение повторения может достигать ±0,002 мм;
Он имеет функции проникновения покрытия и измерения эхо-эхо, которые используются для измерения материалов со слоем краски и покрытием на поверхности;
Несколько режимов измерения: режимы mb-e, E-E и me-e соответствуют измерению обычных толстых заготовок; Тонкий режим реализует измерение тонких деталей
Числовые режимы включают: обычный режим значения толщины, режим разности / уменьшения и режим максимального значения
Два режима усиления: автоматическое усиление / ручное усиление
Можно установить ручное отключение и автоматическое отключение, с функцией энергосбережения
Он поддерживает различные датчики, включая двухкристальный датчик и однокристальный датчик, и поддерживает высокочастотный датчик до 20 МГц
Он поддерживает массовое хранение и может хранить 100000 значений толщины, 500 групп форм сигналов A-сканирования и 500 групп форм сигналов B-сканирования одновременно
Большой 3,5-дюймовый цветной TFT-LCD дисплей с разрешением 320x240 высокой четкости (QVGA)
Он имеет различные методы калибровки, поддерживает одноточечную калибровку, многоточечную калибровку и режимы ручной калибровки, а также может одновременно калибровать скорость звука и нулевое положение датчика; Он поддерживает коррекцию V-пути двухкристального датчика
Он поддерживает преобразование метрической и британской системы; Он может переключаться между миллиметрами и дюймами
Он поддерживает английский дисплей
Применимые материалы
Он подходит для измерения толщины металлов (таких как сталь, чугун, алюминий, медь и т. д.), пластмасс, керамики, стекла, смолы, стекловолокна и других хороших ультразвуковых проводников.
Основные принципы
Принцип измерения толщины ультразвуком аналогичен измерению световой волной. Ультразвуковой импульс, излучаемый датчиком, достигает измеряемого объекта и распространяется в объекте. Когда он достигает границы раздела материалов, он отражается обратно к датчику. Толщина измеряемого материала определяется путем точного измерения времени распространения ультразвука в материале.
Дополнительный датчик:
| Двухкристальный датчик TS400 |
10 МГц |
5 мм |
0,5-50 мм |
| Двухкристальный датчик TS500 |
5 МГц |
5 мм |
1,0-65 мм |
| Двухкристальный датчик TS510 |
5 МГц |
10 мм |
1,0-500 мм |
| Однокристальный датчик DTM15 |
15 МГц |
6 мм |
0,15-22,5 мм |
| Однокристальный датчик DTM7.5 |
7,5 МГц |
6 мм |
0,5-22,5 мм |
| Однокристальный датчик DTM10 |
10 МГц |
6 мм |
0,3-22,5 мм |
| Однокристальный датчик DTM5 |
5 М |
6 мм |
1,0-22,5 мм |
| Однокристальный датчик BD510 |
10 МГц |
10 мм |
1-1000 мм |
| Однокристальный датчик BD212 |
2 МГц |
12 мм |
4-1800 мм |
| Кабель двухкристального датчика |
|
| Кабель однокристального датчика |
|
