TG-8000 Ультразвуковой глубинный тестер для индукционного закаленного слоя
История:
Обработка поверхностного отверждения может улучшить износостойкость и устойчивость к усталости компонентов, подвергаемых динамическому напряжению.глубина уплотненияГлубина отвержденного слоя является важным качественным показателем в процессе обработки поверхностного отверждения.Качество процесса закаливания может быть обеспечено только методами рандомизации.Этот метод не только повреждает компоненты, тратит время, но и имеет высокую стоимость.
|
Показатели обнаружения глубины отвержденного слоя
|
Объект измерения |
Глубина индукционно-застывшего слоя |
| Диапазон измерений |
0.7 ¢ 15 мм |
| Разрешение измерения |
0.1 мм |
| Повторяемость измерений |
± 0,1 мм ((на одно место) |
| Чувствительность |
80 дБ или более (узкая полоса 5 МГц) |
| Регулируемая прибавка |
Максимальный 120 дБ Минимальный 0,1 дБ |
| Центральная частота приема усиления |
1-20 МГц |
| Вертикальная линейность |
В пределах ±2,8% |
| Горизонтальная линейность |
В пределах ± 0,6% |
| Зарядное устройство переменного тока |
Вход для быстрой зарядки 65 Вт переменного тока 100 ¥ 240 В±10% 50/60 Гц±3 Гц |
| Аккумулятор |
Литий-ионные батареи |
| Время зарядки |
1.5 часов |
| Время работы |
Около 12 часов ((В зависимости от условий использования пользователем) |
| Температура окружающей среды |
0°50°C ((во время эксплуатации) -20°60°C ((во время хранения) |
| Дисплей и размер экрана |
50,0 дюймовый LCD HD экран |
| Внешние размеры ((мм),вес ((г) |
183 мм ((В) × 113 мм ((В) × 45 мм ((Д) 780 г |
| Внешний интерфейс |
Карта памяти SD |
| Порт передачи данных типа C |
Решение:
Наша компания использует быстрый, неразрушительный ультразвуковой метод для измерения глубины закаленных слоев.и гарантировать, что продукт всегда высокого качества, своевременно корректируя процесс производстваПрибор может оптимизировать производственные параметры, сократить время простоя машины после замены индуктивного датчика,реализовать функцию быстрого контроля производства и хорошее управление качеством.
Наше оборудование:

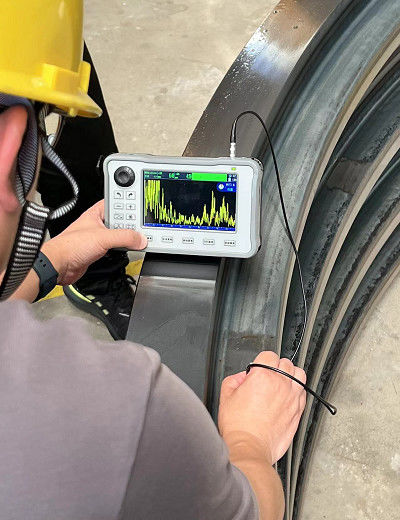

Устройство использует следующий принцип: закаленный слой почти не имеет сопротивления ультразвуковым волнам,в то время как материалы, которые не прошли обработку отверждением будет рассеивать большое количество ультразвуковых волнСистема обнаружения записывает сигнал обратного рассеяния и обрабатывает его с помощью наших электронных измерительных элементов.может быть получена окончательная глубина отверждения материала.
Особенности
● Измерительное оборудование можно интегрировать в производственный процесс.
● Очень высокая точность измерения: ошибка при определении значения глубины поверхности составляет около ± 0,1 мм (металлографический метод)
● Быстро получать результаты измерений: каждое измерение занимает всего несколько секунд.
● Большое количество деталей можно оценить очень быстро.
● Используя разные клинки, можно измерить заготовки разных размеров.
● Устройство может свободно перемещаться (общая масса: 780 г).
● Параметры могут быть легко регулированы в соответствии с требованиями заказчика.
Технические параметры
●Ультразвуковой импульсный преобразователь
●Ультразвуковая частота приема:1 ‰ 20 МГц.
●Два канала приема и отправки.
● Обработка оболочки сигнала.
●Акустическое соединение достигается с помощью специальных клинов.

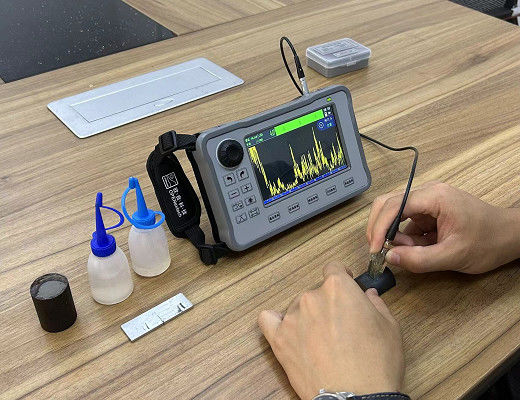

Стандартная конфигурация
| Серийный номер |
Имя |
Количество |
| 1 |
Хозяин |
1 |
| 2 |
Зонд |
1 |
| 3 |
Линия зондирования |
1 |
| 4 |
Клин |
1 |
| 5 |
Быстрая зарядка |
1 |
| 6 |
Сцепляющее средство для разделения бутылок и калибровочный образец |
Каждый 1 |
| 7 |
Кабель питания |
1 |
| 8 |
Учебное пособие |
1 |
| 9 |
Сертификат |
1 |
| 10 |
Гарантийная карта |
1 |
Факультативная конфигурация
Блоки клина, которые могут быть настроены на соответствие различным формам заготовки
