25 м кабель управления обнаружением магнитная система измерения толщины коррозии с 16-1 раз/с скоростью измерения

Система измерения толщины магнитной коррозии

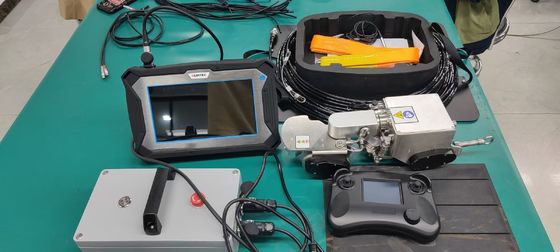

1. Конфигурация

2. Краткое введение

• Эта системаНе требует лесов, не нужно полировать антисептический слой, без какого-либо сцепления агента..
• Используя колесо с высокой прочностью из редкоземельных магнитов, даже при неожиданном отключении электроэнергии оно не упадет с обнаруженной поверхности.вертикальные и перевернутые многосторонние движения на поверхности ферромагнитных компонентов.
• Устанавливать электромагнитный ультразвуковой толщины зонды для быстрого скрининга и позиционирования против эрозии стен
• Точное сканирование области для проверки коррозии толщины.
• Совпадение сканирования A и сканирования B
• Оснащенная видеокамерой, может своевременно наблюдать за видеоситуацией проверяемой поверхности.
• Система дистанционного управления для управления направлением сканирования, и она может быть предустановлена направление сканирования.

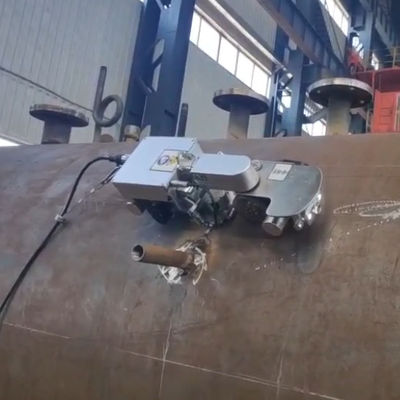

3Двухколесный магнитный ползучий

Двухколесный магнитный полётник - это передовой инструмент, который может перевозить различные неразрушительные испытательные приборы.она накопила большое количество опыта на местах расчетов во многих областях, таких как нефтехимия., специальные проверки горшка, и электрический ток. он может переносить электромагнитные ультразвуки в нижней части трубы, локтев или трех звеньев и других коррозии,Эрозия более серьезные области для проведения инспекции или B сканирования толщины измерения, отрасли промышленности называют экспертов по обнаружению коррозии труб

Двухколесный магнитный ползунок обладает следующими характеристиками: компактная структура, высокая гибкость, магнитное всасывание, высокая точность управления, передовая технология обнаружения, совместимое видео обнаружение,и уникальный механизм подъема зондыДля автоматического обнаружения коррозии труб, контейнеров и плит


1) Компактная структура и высокая гибкость

Компактная и изысканная конструкция позволяет легко проводить обнаружение коррозии для различных типов ферромагнитных труб и сосудов.Магнитные пули имеют размеры 350 мм (длина) × 140 мм (ширина) × 130 мм (высота) и вес менее 5Уникальная двухколесная конструкция позволяет свободно ходить по трубам с диаметром не менее 100 мм.Минимальный радиус поворота составляет 400 мм и локоть с минимальным радиусом изгиба 100 мм может быть легко пройденПоэтому объем двухколесного магнитного ползания и сканирования был значительно расширен.

2) Магнитное всасывающее устройство

С точки зрения конструкции, использует магнитные магниты редкоземельных пород для создания высокопрочных постоянных магнитов в два раунда магнитных подъемов.нет опасности падения кузова транспортного средства с обнаруженной поверхности;Таким образом, двухколесный магнитный ползунок может безопасно выполнять сканирование горизонтальной, вертикальной и перевернутой позы. Максимальная вертикальная нагрузка двухколесного магнитного ползучка составляет 5 кг.что означает, что это не повлияет на любое вертикальное движение при тяге 5 кг веса.

3) Высокая точность управления

Скорость двухколесного магнитного ползучего составляет 0-6 м/мин и может продвигаться с постоянной скоростью, с помощью точного кодера может выполняться функция установки разрыва обнаружения,может лучше удовлетворять потребности пользователя в обнаруженииНапример, клиент должен выполнять процесс обнаружения разрыва каждые 50 мм в определенной точке задней части локтя: контроллер может быть запрограммирован,и двухколесный магнитный подъем может работать и проверяться каждые 50 ммУлучшить эффективность и точность обнаружения.

1Технические параметры

Я...Кабель управления обнаружением:25 м

l ★измеряется минимальный радиус кривизны на поверхности объекта: продольная ось≥50 мм, и окружность≥125 мм

L Измерение толщины:Точность 0,04 мм, диапазон 2 ~ 120 мм (сталь)

l ★Рабочее расстояние / подъем: ≤ 4 мм

l ★Неперпендикулярность измерения (нормальная для преобразователя/пробы относительно испытываемого объекта):±25^o

Частота возбуждения:3.0 ~ 5.0 МГц, скорость измерения: 16 ~ 1 раз / с

l Диапазон скорости звука:1000~9999 м/с, настройка: 1 м/с

l Функция ворот: автоматические, ручные односторонние, ручные двойные

Я...Видеомониторинг: как переднее, так и заднее видение с двойными камерами, динамические и статические пиксели составляют 3 миллиона /2304×1296

При нормальной температуре магнитный зонд: слабые или менее постоянные магниты, магнитное всасывание≤15N, круговой Φ30× высотой 44 мм, вес ≤80г

l ★Размер и вес корпуса ползучего устройства (приблизительно): L380×W130×H120mm,6kg

Рабочая температура: -10 ~ +50°C

2Программное обеспечение для анализа измерений

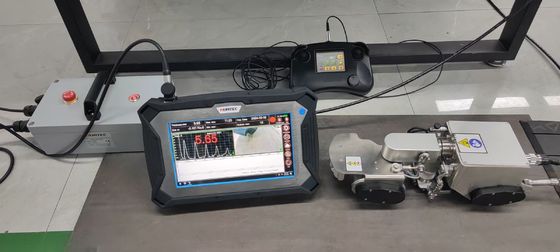

l Одновременное отображение результатов сканирования толщины, A, B

l Прямая регистрация испытаний, ★ список величин толщины для облегчения анализа и обработки данных

★совместима с операционной системой Win7/10 (32/64 бит)
