Система цифровой рентгенографии НДТ-инструмента

Система цифровой радиографии (DR) для неразрушающего контроля

Особенности:

 Соответствует последнему стандарту NB/T 47013.11-2015

 Цифровая трансформация системы обнаружения рентгеновских изображений в реальном времени

 Портативная цифровая инспекция изображений на месте

 16-битный высокий динамический диапазон

 Пиксели 120μм, высокое разрешение 4,0 лп/мм

 Эффективное преобразование рентгеновского изображения CsI йодида цезия

 Поле обзора 25 см x 30 см

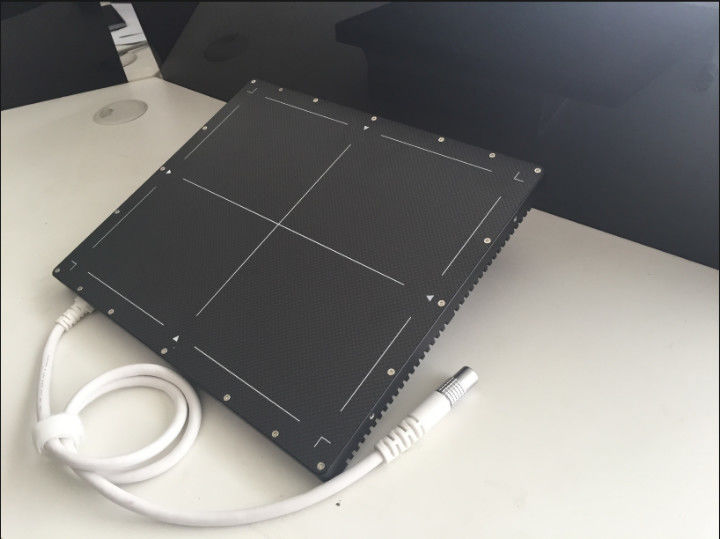

1 - Цифровой плоскопанельный детектор для промышленного рентгеновского контроля

Основные параметры:

2 — Программное обеспечение для обработки и улучшения цифровых изображений

Интеграция системы улучшения и хранения изображений. В настоящее время наиболее практичные функции обработки и фильтрации специально разработаны для систем рентгеновской визуализации в реальном времени, что может увеличить чувствительность обработанных изображений в среднем на 0,6%-0,8%. С помощью высокоскоростного порта Ethernet он может помочь вам получать статические и динамические изображения одновременно и сохранять их в 8/16-битном формате изображений, а также может быть напрямую записан на DVD-диски для постоянного хранения, что удобно для архивирования и просмотра данных испытаний, при этом экономя затраты на испытания и место для архива.

Подключение и управление планшетом

 Подключение плоской панели Gigabit network и отображение состояния подключения и сбоев

 Коррекция смещения/усиления/дефектных пикселей

 Коррекция смещения/усиления/дефектных пикселей, можно выбрать перекрытие или нет

 Подсказка соотношения отображения

 Напоминание о текущей частоте кадров

 Отображение хода обработки программного обеспечения

 Отображение значения серого пикселя

Отображение и обработка изображений в реальном времени

 Быстрое отображение ROI изображения в реальном времени, что удобно для быстрого наблюдения за эффективными изображениями области интереса

 Интегральное шумоподавление в реальном времени: 2/4/8 кадров опционально

 Обработка алгоритма отображения в реальном времени: негатив/цвет/бинарность

 Отображение повышения резкости и улучшения изображения в реальном времени

 Сбор интеграции изображений: наложение 8/16/32/64/128/256 кадров

 Непрерывная видеозапись: опциональный формат сжатия

 Именование изображений/видео и автоматическая последовательная компиляция имен

 0-65536, регулировка серой шкалы 16 бит

 Регулировка гаммы/контрастности/яркости/порога

 Маркировка информации об изображении, несколько вариантов содержимого

Обработка статических изображений

 Быстрое отображение ROI, что удобно для быстрого наблюдения за эффективными изображениями области интереса

 Чтение файлов bmp / png / jpg / tiff(8bit/16bit) / RAW / his / dcm

 Обработка алгоритма серой шкалы/негатива/ложного цвета/бинарности/резкости/улучшения

 Лупа, увеличение 1-5 раз

 Переворот изображения

 Регулировка гаммы/контрастности/яркости/порога

 Калибровка и измерение размера, а также необходимая информация может быть отмечена на изображении

Автоматическая проверка индикатора качества изображения Duplex wire (опционально)

Соответствует требованиям стандарта NB/T 47013.11-2015 «Неразрушающий контроль оборудования под давлением цифровой рентгеновской визуализации», автоматическая проверка индикатора качества изображения с двойной нитью и возможность определения SNR.
