HDR-01 DR Система цифрового обнаружения изображений Рентгеновский сканер

HDR-01 DR Система цифрового обнаружения изображений Рентгеновский сканер

1. обзор

С непрерывным развитием науки и технологий, испытательное оборудование постоянно обновляется.и собственными усилиями, разработала новую систему цифрового обнаружения изображений HDR-01.

Система может визуально представлять результаты проверки сварки трубопроводов в компьютере в режиме реального времени и помогает операторам оценивать результаты проверки на месте.результаты испытаний на месте могут быть получены удаленноСистема может напрямую распечатать информацию о положении и местоположении участка, время,номер порта сварки на рабочем месте;, и некоторые связанные с ней сведения на изображении без модификации, полностью избегая подозреваемого в измене.

Система состоит из следующих частей: удаленный ПК, троллейбусы DR-карты визуализации, внешний троллейбус рентгенографической машины, внутренний трейлер трубопровода для съемки и другие системы.Через беспроводную локальную сеть, контроль и приобретение (передача) карты могут быть завершены одновременно.Сотрудники могут удаленно управлять компьютером для завершения проверки сварки трубопровода и сохранить оригинальное изображение для извлечения и плоской пленкиОбраз системы ясен, а двойная оценка полностью соответствует и превосходит требования национальных стандартов.

Список конфигураций оборудования:

2. Состав оборудования

Система состоит из двух частей: снаряжения для стрельбы в трубе и снаружи.

Состав внутреннего стрелкового оборудования:

Высокочастотный рентгеновский трубопроводный полётчик, наружный стеновой полётчик трубопровода (с обнаружителем плоской панели, центральным маршрутизатором, нижним ПЛК компьютера), обнаружителем плоской панели DR,Рабочая станция для ПК (программное обеспечение для получения и обработки цифровых изображений).

Состав снаряжения для стрельбы на открытом воздухе:

Водитель, поднимающийся на трубопроводную стену (с детектором плоской панели, центральным маршрутизатором, нижним ПЛК компьютера IP10), детектором плоской панели DR,трубопровод внешней стены подъемный автомобиль (направленный высокочастотный рентгеновский генератор, вспомогательный маршрутизатор, IP11 нижний компьютер PLC), портативный высокочастотный адаптер управления, кабель передачи данных, кабель питания, рабочая станция ПК (программное обеспечение для получения и обработки цифрового изображения),Рабочая станция для ПК (программное обеспечение для получения и обработки цифровых изображений).

3. Технические показатели соответствующего оборудования

3.1 Устройство для получения изображения:

Автомобиль для восхождения на внешнюю стену трубопровода (находящийся на доске для получения изображения)

Модель: PC10

Скорость ходьбы: ≥100 мм/с

√ Метод ходьбы использует тип рельса, чтобы обеспечить расположение перпендикулярное сварному шву: ±1 мм, и точность расположения направления ходьбы: ±1 мм;

Он может отвечать требованиям центрального трансислюминации и двойного стенового одиночного теневого обнаружения DR трубопроводов диаметром менее 1600 мм.

Принять систему беспроводной связи 5G с двойной частотой, дистанция управления: 100 метров (открытое поле);

Он питается от 36-вольтового литийного аккумулятора низкой температуры, который легко заменять и может нормально работать при минус 40°С.

- Время работы: более 8 часов (время работы более 10 часов при подключении к внешней системе питания автомобиля);

Потребление энергии: ≤ 150 Вт;

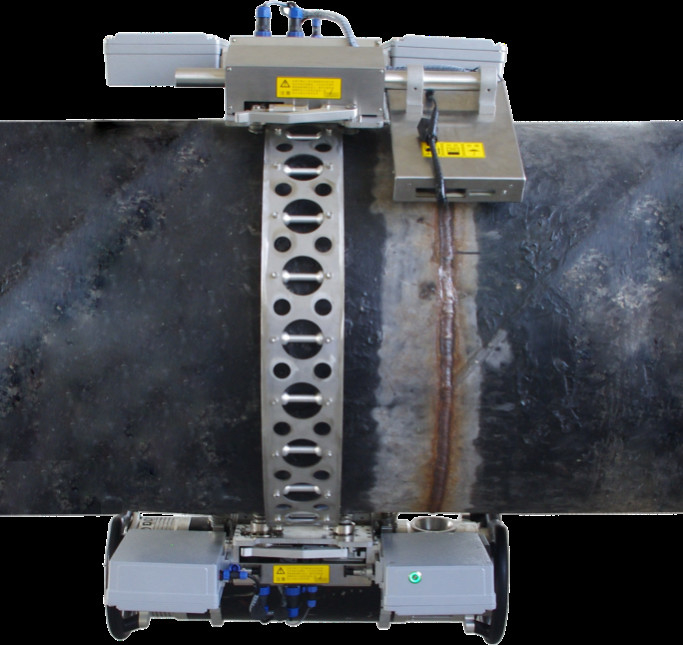

3.2 Подъем по внешней стене трубопровода (находящийся на рентгеновском аппарате)

Модель: PC11

Скорость ходьбы: ≥100 мм/с

√ Метод ходьбы использует тип рельса, чтобы обеспечить расположение перпендикулярное сварному шву: ±1 мм, и точность расположения направления ходьбы: ±1 мм;

Он может удовлетворять требованиям движения двойной стены однотенной направленной лучевой машины для труб диаметром 711 мм или меньше

Принять систему беспроводной связи 5G с двойной частотой, дистанция управления: 100 метров (открытое поле);

Он питается от 36-вольтового литийного аккумулятора низкой температуры, который легко заменять и может нормально работать при минус 40°С.

- рабочее время: более 10 часов;

Потребление энергии: ≤ 150 Вт;

Синхронное движение с поднимающейся машиной (картой получения изображения) за пределами стены трубы для выполнения требований к двуствольной однотенной DR-транссветительной инспекции.

3.3 Плоская панель детектора (плоская панель выбирается в соответствии с требованиями пользователя, цена различна)

Склад преобразования рентгеновского излучения: аморфный кремний;

Сцинтиллатор: CSI;

¢ Пиксельное расстояние: 120 мкм;

Эффективная область изображения детектора:150×180 мм;

Матрица пикселей: 1280×1024;

Конверсия AD: 6bt;

Разрешение пары линий: ≥4,0LP/mm;

DQE@0.0LP/mm (2,5μGy, RQA5): 65%;

MTF@1.0LP/mm: 0.66;

MTF@2.0LP/mm: 0.35;

Минимальная доза обнаружения: 14nGy;

Энергия луча (статическое значение КВ): 40 ~ 300 кВ;

Окружающий диапазон температуры: 5~35°C;

Относительная влажность воздуха: 10-75% pH;

Номинальная мощность: 20 Вт;

Полученная энергия лучей: 320 кВ;

- продолжительность непрерывной работы: более 10 часов;

Батарея: встроенная батарея 1 быстро;

Вес: 3 кг.

Протокол беспроводной передачи данных: 802.11ac.

3.4 Программное обеспечение для получения и обработки цифровых изображений

С помощью функции проверки с одним ключом оператор выбирает диаметр трубы и толщину стенки в соответствии с параметрами трубопровода, заранее установленными в базе программного обеспечения,и вводит номер сварки проверенной сварки. Система автоматически выбирает заранее установленные параметры и автоматически завершает всю сварку.который может регулировать скорость обнаружения, увеличить или уменьшить скорость обнаружения и регулировать длину шага обнаружения (время обнаружения) в соответствии с потребностями.

- Оператор может предоставить перед испытанием ширину окна и положение окна, чтобы яркость и контрастность собранных изображений были одинаковыми,и могут быть оценены непосредственно после завершения сбора.

- с положительной и отрицательной инверсией изображения, инверсией и вращением изображения, увеличением и роумингом изображения, усилением краев интерполяции изображения, частичным увеличением/восстановлением исходного изображения,алфавитно-цифровая маркировка, маркировка изображения.

С измерением линейного сегмента с линейкой.

С измерением дефектов (геометрические измерения точек, линий, углов и т.д.) и функциями маркировки дефектов.

С MFT двойным нитком изображения качественный счетчик (пространственное разрешение) автоматическое измерение и вычисление функции.

Отображение серых значений в режиме реального времени, автоматический расчет и отображение средних значений.

С нормализованным соотношением сигнала и шума (SNR)

¢ Старший оператор может компилировать и изменять файлы процесса трансилюминации в режиме реального времени, а оператор может в любое время просматривать текущие параметры процесса трансилюминации изображения и выход.

Имеет функцию сварки швов с изображением швов.

Образ представлен в формате DICONDE и может быть конвертирован в другие распространенные форматы, такие как JPG.

3.5 Рабочее место

Технические параметры рабочей станции для получения и анализа изображений:

Модель устройства: Precision 3530

Марка оборудования:

Оригинальная операционная система Windows 10

¢ Intel(R) Corc(TM) i7-8750H процессор-CPU частота (MHz) 6 ядер, 9M, 2,20 ГГц, 4,1 ГГц, чипсет Intel CM246;

Контроллер VGA использует чипсет NVDIA GeForce950M4GB;

Память (RAM): 16 ~ 32 ГБ (DDR4 2666MHZ);

¢ жесткий диск SATA: 512 ГБ (твердое состояние) + 2 ТБ (механический);

Графический чип: NvidiaQuadro P600+HD630, с 4 ГБ независимой GDDR5;

- 15,6 дюймов FHD WVA, 1920x1080, антиотблески без касания, 72% цветовой гаммы, камера и микрофон, без поддержки WWAN;

Вес: 2,21 кг;

Подлокотник для ладони: подлокотник для ладони с двумя направлениями без чипа безопасности + Thunderbolt;

Беспроводная сеть: Intel® двойная полоса беспроводной связи AC 9560, 802.11ac, MU-MIMO двойная полоса 2x2 + Bluetooth 5.0;

С: считыватель смарт-карт, интерфейс HDMI, интерфейс USB3.0;

Поставка питания: адаптер 130 Вт, 7,4 мм бочка;

Полностью герметичный дизайн корпуса: уровень защиты прошел сертификацию P65, которая может предотвратить попадание песка, пыли и жидкости;

3.6 Название оборудования:

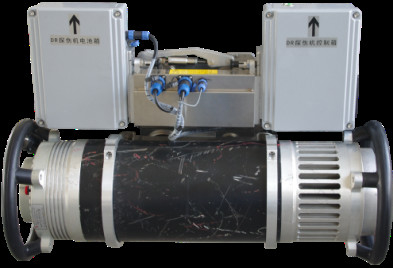

портативный высокочастотный рентгеновский детектор недостатков постоянного напряжения и система управления

Модель: D300G

Температура рабочей среды: -20°C~50°C

Уровень влажности рабочей среды: ≤85%

Входный диапазон напряжения: AC190v ~ AC265v

Входный напряжение в диапазоне частот: 50HZ ~ 60HZ

7 дюймовый большой ЖК-экран с китайским меню

Рентгеновская трубка: Cermet трубка

Режим питания рентгеновской трубы: постоянное напряжение

Диапазон регулирования напряжения рентгеновской трубы: 120-300 кВ

️ Шаг регулировки напряжения трубы: 1 кВ/шаг

Течение рентгеновской трубки: 0,5-3,0 мА

Степень регулировки тока трубы: 0,1 мА/ступень

Определение максимального времени экспозиции: 0,1 ~ 60 мин (точность до 0,1 мин)

Максимальная мощность рентгеновской трубы: 900 Вт.

Рабочая частота: 100 кГц

Размер фокуса: 3,0 мм по стандарту EN12543

Толщина проникновения: 70 мм (фокальная длина 600 мм, время экспозиции 20 минут, черность 2.0D)

Временная скорость нагрузки: 100% (при температуре окружающей среды 20°C, максимальная мощность)

Угол облучения: 40°×55°

Дополнительный фильтр: 4 мм алюминиевый эквивалент

Размер головки трубы: Φ295×752 (включая конечное кольцо)

Вес головки трубки: 30 кг

Кабель подключения: 25 м

Кабель питания: 10 метров

Размер контроллера: 410×228×300 мм

Вес контроллера: 11 кг.

Метод анодного охлаждения: принудительное охлаждение воздухом

3.7 Рельсы:

Спецификация: φ711 мм
