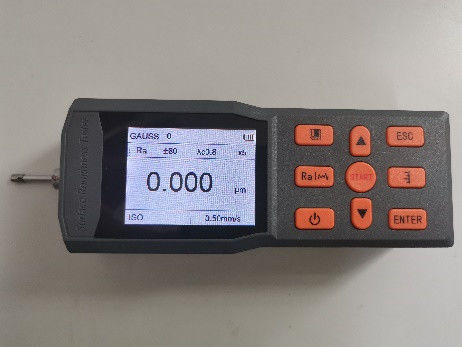

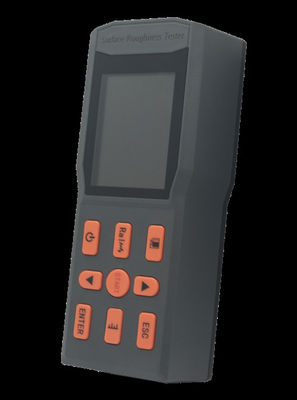

SRT-6450 Портативный цифровой измеритель шероховатости поверхности
1. Обзор продукта
Этот прибор для измерения шероховатости поверхности представляет собой портативное устройство, подходящее для условий производственных площадок и мобильных измерений. Он может измерять шероховатость поверхности различных обработанных деталей, вычислять соответствующие параметры на основе выбранных условий измерения и отображать все параметры измерения и графики контуров на дисплее. Этот прибор может измерять основные параметры в соответствии с новейшими международными стандартами и полностью и строго соответствует международным стандартам. Параметры измерения соответствуют национальному стандарту GB/T3505 «Технические спецификации геометрических характеристик продукции - Терминология, определения и параметры структуры поверхности метода контура поверхности» и совместимы со стандартами США, Германии, Японии, Великобритании и других стран. Он применим к различным обработанным деталям, отраслям производства механической обработки, инспекции, инспекции товаров и другим отделам, особенно подходит для выездной инспекции крупных заготовок и производственных линий, а также для внешней проверки инспекцией, метрологией, инспекцией товаров и другими отделами, не причиняя повреждений заготовкам.
Диапазон измеряемых заготовок: плоскость, наружная цилиндрическая поверхность, коническая поверхность, внутреннее отверстие, канавка, криволинейная поверхность и т. д. (Специальные поверхности необходимо измерять с помощью подходящих датчиков).
2. Технические параметры
| Название |
Содержание |
| Диапазон измерения |
Ось Z (вертикальная) |
200μм |
| Ось X (горизонтальная) |
17,5 мм (0,71 дюйма) |
| Разрешение |
Ось Z (вертикальная) |
0,002μм±20μм |
| 0,004μм±40μм |
| 0,008μм±80μм |
| Элемент |
Параметры |
Ra Rz Rq Rt
Rp Rv R3z R3y Rz(JIS)
Rs Rsk Rku Rsm Rmr
|
| Стандарт |
Международный стандарт ISO4287 Американский стандарт ANSI B46.1
Немецкий стандарт DIN4768 Японский стандарт JIS B601
|
| Графика |
Кривая отношения, шероховатость, фильтрация формы волны |
| Фильтр |
RC,PC-RC,Гаусс,D-P |
| Длина выборки (lr) |
0,25,0,8,2,5 |
| Длина оценки (ln) |
Ln=lr×n n=1~5 |
| Датчик |
Принцип измерения |
Дифференциальный индуктор перемещения |
| Стилус |
Природный алмаз, угол 90 градусов, полукруглый наконечник 5μм |
| Измерение силы |
<4 мН |
| Направляющая головка |
Твердый сплав, радиус скольжения 40 мм |
| Скорость скольжения |
lr=0,25 ,Vt=0,135 мм/с |
| lr=0,8 , Vt=0,5 мм/с |
| lr=2,5 , Vt=1 мм/с |
| Возврат ,Vt=1 мм/с |
| Точность индикации |
0,001μм |
| Ошибка индикации |
±(5 нм+0,1A)A: Стандартное значение параметра многострочного шаблона Ra |
| Изменчивость индикации |
Не более 3%; |
| Остаточный контур |
Не более 0,01μм |
| Источник питания |
Встроенная литиевая батарея, заряжается от зарядного устройства DC5V, 2000 мА |
| Внешние размеры |
156 мм×61 мм×45 мм |
| Вес |
Около 450 г |
| Рабочая среда |
Температура: от -20℃ до 40℃ Влажность: < 90% относительной влажности |
| Среда хранения и транспортировки |
Температура: от -40℃ до 60℃ Влажность: < 90% относительной влажности |
| Дополнительные аксессуары |
Датчик криволинейной поверхности, датчик малого отверстия, датчик глубокой канавки, удлинитель, переходник, измерительная платформа 200 мм, мраморная измерительная платформа 300 мм |
3. Функциональные особенности
*Он имеет интегрированную механическую и электрическую конструкцию, компактен по размеру, легок по весу и прост в использовании.
*Для управления и обработки данных используется чип ARM+DSP, обеспечивающий высокую скорость и низкое энергопотребление.
*Многопараметрические Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Большой диапазон измерений 200μм.
*Цветной экран 320*240, цифровое/графическое отображение; Подсветка без угла обзора;
*Дисплей насыщен информацией, интуитивно понятен и может отображать все параметры и графику.
*Совместим с несколькими национальными стандартами, такими как GB, ISO, DIN, ANSI и JIS;
*Он оснащен встроенной литий-ионной аккумуляторной батареей и схемой управления зарядкой, обеспечивающей высокую емкость и отсутствие эффекта памяти.
*Имеется значок, указывающий на оставшийся заряд батареи, чтобы предложить пользователям своевременно заряжать устройство.
*Он может отображать инструкции по процессу зарядки, позволяя оператору в любое время знать уровень зарядки.
*Время непрерывной работы составляет более 8 часов;
*Сверхбольшая емкость хранения данных, способная хранить 100 наборов необработанных данных;
*Запись и хранение измеренных данных;
*Надежная схема защиты от остановки двигателя и программное обеспечение;
*Отображение информации об измерениях, информации меню, а также различной информации с подсказками и пояснениями, такой как включение/выключение питания.
*Эргономичный дизайн корпуса, прочный, компактный, портативный и очень надежный;
*Его можно подключить к компьютеру для передачи данных в реальном времени и исторических данных.
*Калибровочные образцы используют подложки из оптического стекла, которые отличаются высокой точностью, не легко царапаются и имеют длительный срок службы.
*Дополнительные аксессуары включают датчики криволинейной поверхности, датчики малых отверстий, датчики глубоких канавок, измерительные платформы, кожухи датчиков, удлинители и т. д.
