FD-GT-20 Цифровой цветовой дисплей TFT Легкая троллейбусная железнодорожная система Ультразвуковой детектор дефектов
1Введение.
Детектор железнодорожных дефектов FD-GT-20 - это третье поколение полностью цифровых продуктов группы HUATEC с цветовым дисплеем TFT и легкой тележкой, используемой для железнодорожной системы.В соответствии со стандартом TB/T 2340-2012 UT Rail Tester, выданным Министерством железных дорог КитаяЭто оборудование способно обнаруживать различные дефекты на голове, сетях и покрытиях.фланц железной дороги, железной дороги высокой скорости и метрополитена.
Инструмент использует ультразвуковой хост + режим операционного терминала и подключается через беспроводный WIFI.Функция Интернета плюс прибора может быть расширена, чтобы реализовать различные функции, такие как разделение обнаружения человека и машины, данные онлайн, офлайн хранение в режиме реального времени, GPS-позиционирование, хранение данных в облаке и т. Д. И вы можете настроить свой собственный терминал ультразвуковой операции в соответствии с потребностями клиента.
2. Особенности
(1) Рама тележки компактная, прочная и легкая в обслуживании;
(2) Большой вместимостью интегрированный резервуар для воды инструментального шкафа;
(3) Интегральный подъемный прибор для зонды,Зонд легко снимается и заменяется;
(4) Небольшие размеры и портативные, с промышленной тройной сенсорной панелью;
(5) Отличные показатели эффективности, соответствующие соответствующим стандартам;
(6) Поддержка GPS-позиционирования, хранения данных в облаке, автоматического распознавания речи и других функций;
(7) Функциональное приложение, отвечающее потребностям обнаружения дефектов.

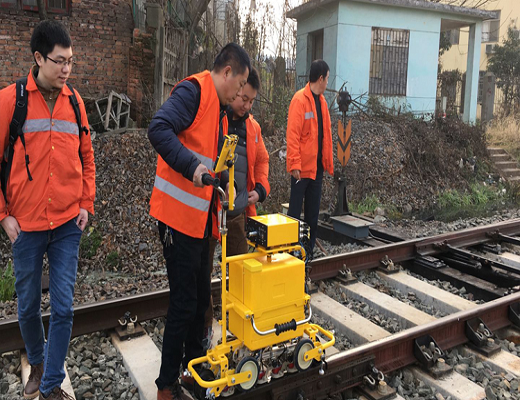

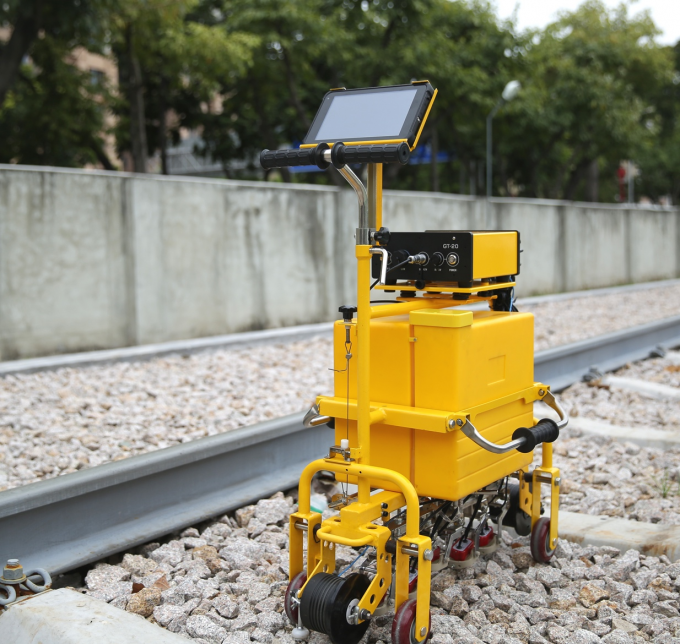

3.Троллейбус структура внешнего вида

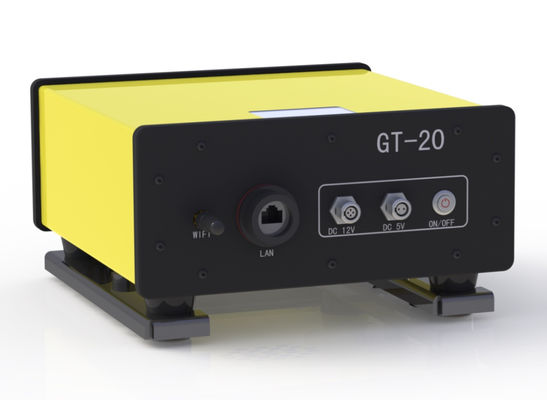

4Структура внешнего вида прибораИнструмент небольшой и портативный, общие габариты: 94X222X225 мм, чистый вес около 1,8 кг

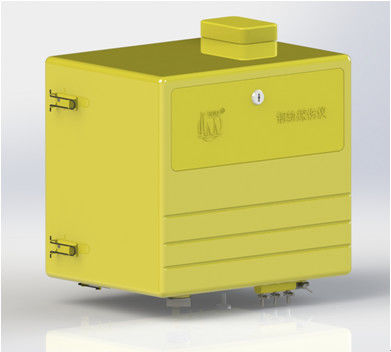

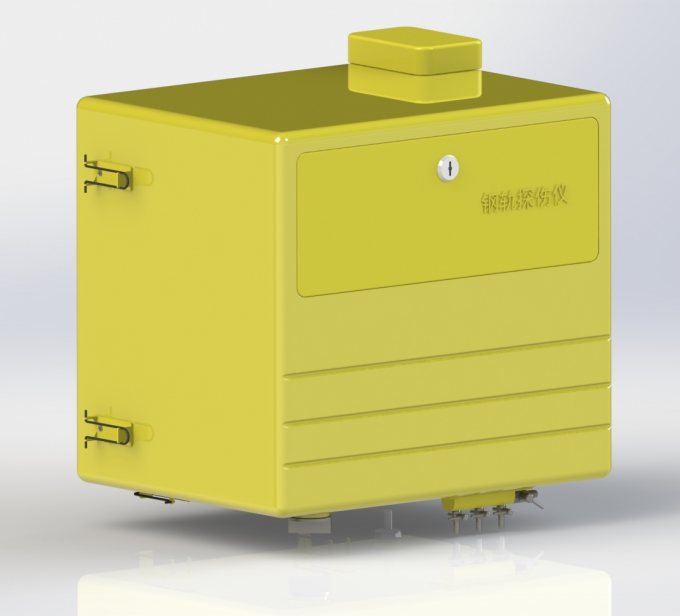

5.Большой емкости интегрированный резервуар с водой для инструмента
Пластиковый резервуар, заполненный водой, 20 л.
6.Интегрированный держатель зонды
Все зонды закрыты в нижней части автомобиля, который может быть поднят или снят одним способом, и зонд может быть снят и заменен более удобно.

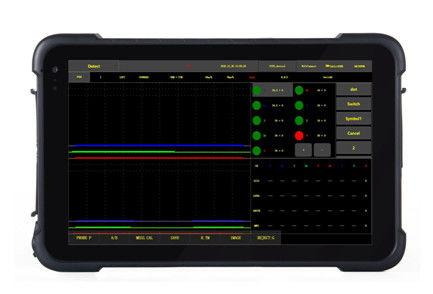

7Промышленные трехпрочные таблетки
Промышленный планшет с трехэкранным сенсорным экраном, пылестойкий, водостойкий и ударный.
8Программное обеспечение для обнаружения неисправностей для конкретных приборов
Для эксплуатационных характеристик сенсорной панели специально разработанное программное обеспечение облегчает выбор функций и регулировку параметров.
9Программное обеспечение для обнаружения ошибок компьютера и воспроизведения данных
Скорость воспроизведения данных регулируется, поддерживая интеллектуальную воспроизведение, скрининг событий, статистику, поиск данных, печать, экспорт и другие функции.
Технические спецификации
| Канал |
10 каналов: 9 каналов проверки и 1 канал калибровки. |
| Тип зонды |
Различные углы Двухэлементные зонды с частотами от 2 до 2,5 МГц, включая зонды 6 70°, зонды 2 37° и зонды 10°. |
| Посуда |
BNC |
| Расположение и область обнаружения зондов |
Всестороннее обнаружение повреждений всех основных частей рельса, включая:
2 Сонды 70° просматривают левую сторону головки рельса
2 70° зонды сканируют середину головки рельса
2 70° зонды сканируют правую сторону головки рельса
2 37° зонды сканируют талию рельса (взвинцевые трещины и другие наклонные трещины)
10° зонд сканирует головку рельса, талию рельса, дно рельса, винтовое отверстие горизонтальной трещины
|
| Диапазон частот |
1.5 МГц~30,0 МГц |
| Прибыль |
0~80 дБ |
| Отказ |
Снимок, большой |
| Динамический диапазон |
Не менее 16 дБ при минимальном отклонении, 2 ~ 6 дБ при максимальном отклонении |
| РРФ |
400 Гц на канал |
| Режим отображения |
A-scanB-scanA+B сканирование |
| Показать диапазон |
Может регулироваться вручную или автоматически в соответствии с выбранным типом рельсов |
| Ошибка аттенуата |
Ошибка работы на 12 дБ не превышает ±1 дБ |
| Ошибка вертикальной линейности |
≤ 1% |
| Ошибка горизонтальной линейности |
≤ 15% |
| Диапазон усилителя |
-3 дБ 1,5 МГц~30,0 МГц |
| Диапазон блокировки |
Не более 20 мм |
| Влияние состояния подавления на результаты измерений |
Когда подавление прибора находится в разных состояниях, разница амплитуды составляет 10 dB±2 dB, изменение ΔM разницы между двумя эхо не более 2 dB. |
| Влияние рабочего напряжения на высоту эхо и чувствительность детектора неисправностей (аларма) |
В пределах диапазона номинального рабочего напряжения положение шлюза и уровень сигнализации детектора неисправностей не должны значительно меняться,и изменение амплитуды эхо ΔNd и изменение чувствительности обнаружения (тревога) ΔSd не более 1 дБ. |
| Ошибка цифрового отбора проб |
Максимальное и минимальное изменение амплитуды сигнала не должно превышать ±5% от высоты экрана. |
| Время ответа цифрового детектора неисправностей |
Время ответа цифрового детектора не должно превышать 5 мс. |
|
Амплитуда расстояния
характеристика
|
Пробирка поперечных волн обнаруживает поперечные отверстия с одинаковой диафрагмой и различными звуковыми путями; 0°-пробка обнаруживает большое плоское дно с различными звуковыми путями,и разница ΔW отражаемой высоты волны должна соответствовать следующим требованиям::
0° Зонд: ΔW ≤ 12dB в диапазоне от глубины 20 мм до самого высокого диапазона характеристики амплитуды диапазона кривой;ΔW ≤ 8dB в диапазоне от самой высокой точки кривой характеристик амплитуды расстояния до глубины 150 мм:
37° зонды: ΔW≤12dB в диапазоне от глубины 20 мм до самого высокого диапазона характеристики амплитуды диапазона кривой;ΔW≤8dB в диапазоне от самой высокой точки кривой характеристик амплитуды расстояния до глубины 150 мм;
70° Зонд: ΔW ≤ 12 дБ в диапазоне от 10 до 70 мм, соответствующем глубине обнаружения.
|
| SNR |
Пробная камера: Выявление нижней поверхности на испытательном блоке, когда высота волны достигает 80%, предел статической чувствительности не превышает 24 dB; соотношение сигнал-шум не менее 16 dB.
Зонд 37°: обнаружить отверстие винта и верхнюю трещину размером 3 мм при наклоне 37° на испытательном блоке, сделать две волны равными, когда высота волны достигнет 80%,предел статической чувствительности не превышает 22 дБ; соотношение сигнал-шум не менее 8 дБ.
70° зонд: на испытательном блоке для обнаружения плоского дна φ4 мм используется вторичная волна. Когда высота волны достигает 80%, предельная статическая чувствительность равна или больше 20 дБ;соотношение сигнал-шум не менее 10 дБ.
|
| Избыток чувствительности |
0° зонд: обнаружить 110 мм нижней поверхности испытательного блока, когда волна высока до 80%, граница чувствительности не менее 36dB
Зонд 37° и зонд 70°: обнаруживают Φ3×65 поперечно через отверстие на испытательном блоке, граница чувствительности не менее 40dB при высоте волны до 80%
|
| Способность динамического обнаружения дефектов (способность обнаружения дефектов) |
С помощью 0°, 37°, 70° специальных зондов на рельсах можно обнаружить все ручные дефекты на контрольном блоке рельсов, за исключением трещины на 15° вниз, и выдать соответствующие сигналы тревоги. |
| Режим регулировки сигнализации |
Начальное положение, ширина и уровень сигнализации могут регулироваться вручную |
| Режим сигнализации |
Сигнализация в режиме реального времени (сигнализация входящей волны и сигнализация о пропаже волны)
Двойная сигнализация
Задержка одной из двух сигналов тревоги.
|
| Сигнализация тревоги |
Режим звуковой и световой сигнализации, громкость и частота сигнализации могут регулироваться. |
| Измерение формы волны |
Автоматически измеряется и отображается наивысший звуковой путь волны, горизонтальное и вертикальное расстояние в шлюзе. |
| Кривая прироста |
Пользователь может регулировать кривую прироста (8 пунктов) в соответствии с фактическими потребностями. |
| Запись обнаружения неисправностей |
Полная запись данных (до 50 км), данные можно экспортировать и воспроизводить |
| Метод ввода операций |
Ввод на сенсорном экране |
| Дисплей |
Резолюция1280×800 |
| Сенсорный экран |
Вместимость, высокая прочность, устойчивость к царапинам,
Поддержка почерка
|
| Порты |
USB 2.0
LAN 100 Мбит/с
WIFI 802.11 a/b/g/n
Bluetooth BT 4.0
|
| Сила |
12 В постоянного тока (литиевая батарея) |
| Рабочее время |
≥8 ч |
| Вместимость водяного бака |
≥ 20 л |
| Точность отображения изображения типа B |
Ординаты и абсциссы - 2 мм. |
| Точность кода колеса |
2 мм |
| Скорость обнаружения неисправностей |
Максимальная скорость 5,0 км/ч |
| Рабочая температура |
-15°C~45°C |
| Размер |
Общие габариты транспортного средства в рабочем состоянии составляют около 780 mm × 290 mm × 1006 mm. |
| Вес |
Рама около 24 кг; ультразвуковой прибор около 2,4 кг; аккумулятор прибора - 830 г; терминал управления (трехпрочный планшетный компьютер) - 730 г;Повозка, оснащенная 5 группами зондов, составляет около 10,4 кг. |
