Схема конфигурации системы калибровки вибрации средней частоты
1. Общее описание
Схема в основном реализует автоматическую/ручную калибровку чувствительности, линейности, амплитудно-частотных и фазо-частотных характеристик датчика вибрации и формирует соответствующий протокол испытаний. Система проста по структуре, проста в эксплуатации и использовании и соответствует требованиям JJG233-2008 "Правила поверки пьезоэлектрических датчиков ускорения", GB/T20485.21-2007/ISO16063-21:2003 "Методы калибровки датчиков вибрации и удара. Часть 21. Метод сравнения. Калибровка вибрации", "JJG 134-2003 Требования к испытаниям и калибровке, такие как Правила поверки магнитоэлектрических датчиков скорости и Правила поверки JJG 676-2000 Рабочий виброметр.
2. Основные характеристики
Доступный диапазон частот: 5 Гц-10 кГц;
Доступная амплитуда вибрации: 0-± 700 м/с2;
Может точно проверять/калибровать напряжение, заряд, выход IEPE ускорения, скорости и других датчиков и тестеров вибрации. Поддерживает метод пошагового сравнения, метод синусоидального сканирования частоты, метод случайного возбуждения и метод ударного возбуждения и другие методы проверки/калибровки.
3. Основной состав

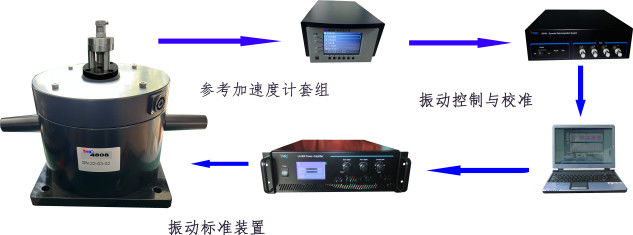

Схема состоит из стандартного акселерометра, малошумящего зарядового усилителя, небольшого вибростола, линейного усилителя мощности, динамического сборщика данных и программного обеспечения для тестирования и управления характеристиками датчика. Автоматическое тестирование и управление с обратной связью чувствительности датчика, линейности амплитуды и частотной характеристики осуществляется под управлением компьютера.
Примечание: Акселерометр, подлежащий испытанию, зависит от фактического продукта, и рисунок приведен только для справки по акселерометру с зарядовым выходом.
4. Технические параметры оборудования
4.1. Вибростол
В стандартном вибростоле HG-5024M используется редкоземельный материал NdFeb постоянного магнита; Он обладает характеристиками небольшого объема, легкого веса, широкого диапазона частот, разумной структуры и высокой надежности. Специально разработан для калибровки вибрации, испытаний на вибрацию и испытаний на вибрацию стандартного источника вибрации, может использоваться для калибровки, поверки и тестирования датчиков вибрации, а также может использоваться для вибрации окружающей среды крупных и средних деталей приборов, испытаний на усталость, измерения динамического отклика небольших и средних конструкций, испытаний на резонансную частоту и механическое сопротивление, модальных испытаний.
| Максимальная синусоидальная возбуждающая сила |
≥120 Н (200 Н воздушное охлаждение) |
| Рабочая частота |
5 Гц～10000 Гц |
| Максимальное ускорение |
1 м/с2～700 м/с2 (пиковое значение) |
| Максимальная скорость |
1,4 м/с (пиковое значение) |
| Максимальное смещение |
12,7 мм (размах) |
| Поток утечки |
＜5 мТл |
| Отношение сигнал/шум |
≥50 дБ |
| Стабильность частоты |
≤0,1% |
| Стабильность амплитуды |
≤0,3% |
| Степень искажения |
≤5% |
| Поперечная вибрация |
≤10% |
| Погрешность индикации частоты |
≤0,1% |
| Жесткость опоры |
5,6 Н/мм |
| Сопротивление постоянному току катушки |
0,8Ω |
| Максимальный входной ток |
15Arms (25Arms воздушное охлаждение) |
| Качество движущихся частей |
180 г |
| вес |
35 кг |
| Размер стола |
Ф62,5 мм (монтажное отверстиеФ50,8,5-M8) |
| Габаритные размеры |
Ф215×200 мм |
| Диапазон температур |
Рабочая температура: 5℃ ~ 40℃;
Температура хранения: -20℃ ~ 70℃.
|
| Относительная влажность |
Не более 75% (Температура не более 30℃) |
| экспорт |
4-контактный разъем |
| Рекомендуемый усилитель мощности |
LA-500 (20V25A) |
Примечание: HG-5024M может использоваться в качестве стандартного вибростола для стандартной конструкции в соответствии с Правилами поверки стандартного вибростола JJG 298-2015.
Диапазон частот: 10-10000 Гц; Максимальная амплитуда: 300 м/с2.
4.2. Линейный усилитель мощности
Усилитель мощности LA-500 использует стандартное 19-дюймовое шасси, полноцветный ЖК-дисплей тока, напряжения, частоты сигнала и защиты, линейный выход мощности, низкие искажения, хорошее отношение сигнал/шум; С выходным напряжением, индикацией тока и отверстиями для мониторинга; Несколько функций защиты; Непосредственно управляет модальным вибратором серии MS и небольшим вибратором VT/SVT.
| Модель продукта |
LA-500 |
| Номинальная выходная мощность |
500 ВА |
| Входное сопротивление |
>10 кΩ |
| Номинальное выходное напряжение |
25 В среднеквадратичных значений |
| Номинальный выходной ток |
20Arms |
| Нелинейные искажения |
＜1% |
| Отношение сигнал/шум |
≥80 дБ |
| Усиление |
10 В/В±2 дБ |
| Частотная характеристика Гц |
Постоянный ток |
0 - 50k±1 дБ |
| Переменный ток |
20 - 50k±1 дБ |
| Диапазон частот Гц |
Коэффициент полной мощности |
20 - 5k |
| Сниженная мощность |
0 - 50k |
| Ш╳В ╳Г мм |
483╳132,5
╳480
|
| кг |
22,5 |
| Источник питания |
220В50Гц8А |
| В комплекте с моделью вибратора: |
SVT-03 |
4.3. Ссылка на акселерометр
Эталонный акселерометр HG-8305 имеет центральную компрессионную структуру, хорошие температурные характеристики, высокую долговременную стабильность, высокую ударопрочность; Двойная установка M5 (10-32 опционально) в нижней и верхней частях может реализовать прецизионную калибровку чувствительности датчика в режиме «спина к спине», передачу стандартного значения вибрации и стабильные функции проверки стандарта.
Кривая частотной характеристики
Температурная кривая
| Эталонная чувствительность (±10%) |
0,110 пКл/(м/с2) |
| Рабочий диапазон частот |
0,2 Гц～10 кГц |
| Максимальное рабочее синусоидальное ускорение вибрации |
9800 м/с2 |
| Диапазон частот амплитуды |
±2% |
0,2 Гц～5 кГц |
|
| ±10% |
5 Гц～10 кГц |
|
| Фазо-частотная характеристика (±1°) |
0,2 Гц～10 кГц |
|
| Установочная собственная частота |
≥40 кГц |
|
| Поперечная чувствительность |
≤2% |
|
| Диапазон рабочих температур |
–74~+200℃ |
|
| Сопротивление изоляции |
≥1011Ω |
|
| Годовая стабильность |
≤0,5% |
|
| Линейность амплитуды ускорения |
≤0,5% |
|
| Переходная температурная чувствительность |
0,5 мс-2/℃ (0,3 Гц) |
|
| Магнитная чувствительность |
1 мс-2/Т |
|
| Чувствительность к деформации основания |
0,01 мс-2/με |
|
| Чувствительная часть |
Кварц |
|
| Емкость |
～70 пФ |
|
| вес |
38 г |
|
| Режим установки |
10-32 |
|
| Режим вывода |
10-32 |
|
| Режим вывода |
Положительная полярность |
|
| Монтажный крутящий момент |
0,5 Нм～3,5 Нм |
|
Примечание: HG-8305 и зарядовые усилители HG-8102B используются в качестве виброкомплектов и могут использоваться в качестве эталонных акселерометров в соответствии с Правилами поверки пьезоэлектрических акселерометров JJG 233-2008.
4.4. Малошумящий зарядовый усилитель
HG-8102B: малошумящий зарядовый усилитель с несколькими режимами с 4-битной нормализацией чувствительности датчика, с зарядом, напряжением, IEPE и другими тремя входными режимами, усилением, фильтром высоких частот, фильтром низких частот и нормализованными многофайловыми опциями; Небольшой размер, высокая интеграция; Четыре набора нормализованного десятичного выхода (1,000~10,99 пКл/ЕД); Подходит для прецизионных измерений и калибровки.
| вход |
напряжение /IEPE (4 мА/24 В постоянного тока):±10 В; Электрический заряд:±106 пКл |
| экспорт |
±10 ВП/5 мА (макс.) |
| Смещение по постоянному току |
±10 мВ |
| шум |
≤5μВ среднеквадратичных значений (максимальное усиление свернуто ко входу) |
| Градация усиления |
0,1；1；10；100；1000 мВ/пКл (Когда емкость источника составляет 1 нФ) |
| точность |
±0,5% |
| Фильтр нижних частот: |
0,3,1k,3k,10k,30k,100 кГц (Частота среза - 3 дБ±1 дБ, скорость затухания -12 дБ/ОКТ) |
| Фильтр высоких частот: |
0,3,1,3,10,30,100 Гц (Частота среза - 3 дБ±1 дБ, скорость затухания -6 дБ/ОКТ) |
| температура |
Рабочая температура: 0℃- +50℃；Температура хранения: -55℃-+85℃ |
| влажность |
95% относительной влажности макс. |
| Источник питания |
Переменный ток: 220 В 50 Гц |
| размер |
45 мм (Ш) ╳122 мм (В) ╳200 мм (Г) |
| вес |
1,5 кг |
| Режим подключения |
Режим ввода: M5；Режим вывода: BNC；Источник питания: 3GTJE3 (переменный ток) |
| Входная линия: |
2 м двухголовый кабель M5 STYV-1 с низким уровнем шума |
| Выходная линия |
2 м двухголовый кабель BNC 50ΩOutput |
| Шнур питания |
3GTJA (переменный ток)； 1 шт. |
4.5. Динамический сборщик данных (контроллер)
Динамический сборщик данных HG-9204H представляет собой 4-канальный входной и 2-канальный выходной динамический сборщик данных с высокой частотой дискретизации. Его можно комбинировать с основным программным обеспечением для измерения и управления HG-9800-02 для формирования системы сбора динамических данных, а также можно комбинировать с программным обеспечением для тестирования характеристик датчиков HG-9800-05 для формирования системы управления вибрацией с обратной связью.
| Введите количество каналов |
4 |
|
| Режим сигнала |
Заряд, напряжение, IEPE |
|
| Полоса пропускания входного сигнала напряжения |
Постоянный ток-100 кГц |
|
| Полоса пропускания входного сигнала IEPE |
0,3 Гц-100 кГц |
|
| Отношение сигнал/шум |
≥96 дБ |
|
| Цифра AD |
16 |
|
| Точность AD |
优于±0,5％ |
|
| Диапазон ввода |
напряжение /IEPE: ±10 Вп
Диапазон входного заряда:±1×105пКл
|
|
| Встроенное усиление |
вход напряжения /IEPE: 1 раз, 10 раз, 100 раз Вход заряда: 0,1, 1, 10, 100 раз |
|
| Источник питания IEPEExcitation |
4 мА±1 мА / (20-24 В постоянного тока); |
|
| Частота дискретизации одного канала |
Максимум 1 М параллельной выборки на канал |
|
| Вывод DA |
2 независимых выхода |
|
| Разрешение DA |
16 бит |
|
| Скорость преобразования DA |
500 кГц; |
|
| Амплитуда выходного сигнала |
±10 ВП; |
|
| точность |
Лучше, чем ± 0,5% |
|
| |
| размер ш×Д×В (мм) |
Ш240 мм×В69 мм×Д277 мм |
|
| Вес (г) |
3,5 кг |
|
| Источник питания |
100 – 240 В переменного тока, 50/60 Гц |
|
| Вспомогательное программное обеспечение |
Программное обеспечение для сбора и управления сигналами HG-9800 |
|
4.6. Система тестирования и управления характеристиками датчика (Компьютер и программное обеспечение)
Модуль тестирования и управления характеристиками датчика HG-9800-05:
С нашими стандартными датчиками, усилителями мощности, стандартным вибростолом, контроллером и т. д. чувствительность, линейность амплитуды, частотная характеристика датчика ускорения могут быть протестированы автоматически, диапазон частот может достигать 40 кГц, и отчет об испытаниях может быть сгенерирован автоматически.
1, точечный частотный тест: может установить любой набор значений частоты и амплитуды вибрации (может установить ускорение, скорость, смещение и т. д.), автоматически завершить одноточечный, многоточечный вибрационный тест и сформировать отчет;
2, тест сканирования частоты: установите опорную частотную точку, верхний и нижний пределы частотной точки и автоматически реализуйте тест чувствительности и частотной характеристики;
3, случайный тест (быстрый): используя случайные сигналы, быстро завершите тест частотной характеристики датчика вибрации;
4. Автоматически завершите тест линейности амплитуды и сформируйте отчет;
1. Базовая конфигурация и цена
| |
имя |
Номер модели |
количество |
Справочная цена |
-
|
Стандартный акселерометр |
HG-8305 |
1 |
|
-
|
Проверьте приспособление спина к спине |
|
1 |
|
-
|
Малошумящий зарядовый усилитель |
HG-8102B |
1 |
|
-
|
Стандартный вибростол |
HG-5024M |
1 |
|
-
|
Линейный усилитель мощности |
LA-500 |
1 |
|
-
|
4-канальный динамический сборщик данных (контроллер) |
HG-9204H |
1 |
|
-
|
Программное обеспечение для тестирования и управления характеристиками датчика |
HG-9800 |
1 |
|
-
|
Тестовые компьютеры и принтеры |
|
1 |
|
-
|
Техническая поддержка и обслуживание |
|
1 |
|
| |
|
|
Примечание: Указанные выше цены не включают стоимость калибровки.
