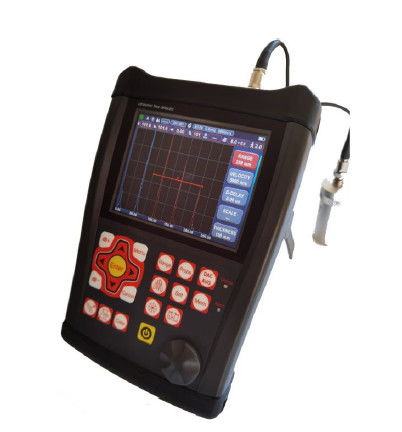

Ультразвуковой дефектоскоп для TOFD-контроля и измерения толщины

Ультразвуковой дефектоскоп для TOFD-контроля и толщиномер

★Удобный для пользователя диалог, интерактивная помощь в операциях, таких как калибровка, построение кривых и т. д.

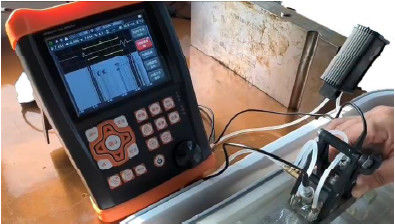

★Режим TOFD,TOFD-контроль,высокая эффективностьи низкая стоимость.

★ Все необходимые инструменты: DAC, AVG, TCG, цветной B-скан, AWS, схема сварного шва и т. д.

★ Частота повторения импульсов: точная регулировка 10-10000 Гц, высокоскоростное сканирование, без пропусков.

★ Высокое отношение сигнал/шум, четкое и стабильное эхо, антишумовой дизайн, идеально подходит для тяжелых условий работы.

★ 12-разрядный АЦП, высокоскоростная дискретизация обеспечивает лучшую эхо-диаграмму со всеми деталями. Чувствительный и может обнаруживать даже мельчайшие дефекты.

★ Режим измерения толщины, диапазон измерения: 0,15 мм – 15000 мм (5920 м/с), разрешение измерения: 0,001 мм.

★ Автоматически генерируемые отчеты об анализе датчиков.

★ Видеозапись дефектоскопии. Неограниченное хранение данных на USB., вывод отчетов в формате PDF.

★ Bluetooth-соединение с мобильным устройством для создания и печати отчетов о дефектоскопии на месте.

★ Стандарт IP65. Корпус из сплава + силикагеля, защита от воды и пыли, прочный и долговечный. Демпфирующая опора позволяет ему стоять под любым углом.

★ Аккумулятор работает 15 часов от одной зарядки. Каждый аккумулятор имеет собственный контроль зарядки, поэтому с двумя аккумуляторами он может работать круглосуточно.

Технические характеристики

Диапазон: 0-15000 мм, при скорости стали
Скорость материала: 100–20000 м/с
Частота повторения импульсов: 10–10000 Гц
Динамический диапазон: ≥38 дБ
Линейность: Горизонтальная: +/-0,2% FSW, Вертикальная: 0,25% FSH, Точность усилителя +/-1 дБ.
Разрешающая способность: >40 дБ (5P14)
Чувствительность: >66 дБ
Подавление (подавление): от 0 до 80% высоты экрана
500 независимых настроек, любой критерий может быть введен свободно, мы можем работать на месте без тестового блока；
Большая память на 1000 A-графиков
Режимы тестирования: импульсное эхо, двойной элемент и сквозное прохождение
Типы датчиков: одиночный прямой, одиночный угловой, двойной прямой, двойной угловой
Мониторы строба: два независимых строба, управляемые во всем диапазоне развертки
Единицы измерения: дюймы или миллиметры
Требования к питанию: сеть переменного тока 100-240 В переменного тока, 50-60 Гц
Задержка отображения: от -20 до 3400 мкс
Задержка датчика/смещение нуля: от 0 до 99,99 мкс
Внутренний перезаряжаемый литий-ионный аккумулятор емкостью 7,2 В при 8000 мАч
15 часов номинального времени работы в зависимости от яркости дисплея
4 часа типичного времени перезарядки
В×Ш×Г (мм): 260×175×60 (мм)
Вес: 1,2 кг
Рабочая температура: от -10℃ до 50℃
Температура хранения: от -30℃ до 50℃
Энергия импульса: 200 В, 300 В, 400 В, 500 В (выбор)
Выпрямление: положительная полуволна, отрицательная полуволна, полная волна, РЧ-система
Полоса пропускания (полоса пропускания усилителя): от 0,1 до 300 МГц
Мониторы строба: два независимых строба, управляемые во всем диапазоне развертки
Чувствительность: макс. 120 дБ с выбираемым разрешением 0,1, 1,0, 2,0, 6,0 дБ.
Разъемы для преобразователей: BNC или LEMO

Функции

Автоматическое отображение точного местоположения дефекта (глубина d, уровень p, расстояние s, амплитуда, sz дБ, φ).
Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG/AVG или DAC, ускоряет составление отчетов о принятии или отклонении дефекта.
Автоматическая калибровка нулевой точки преобразователя, углов, переднего края и скорости материала.
Удобно создавать и использовать DAC и AVG для оценки эха, кривую можно изменять и компенсировать.
Подключение U-диска, устройство может получить неограниченную память, вывод отчетов в формате PDF и обновление системы.
Автоматическое создание видео процесса тестирования и воспроизведение; использование upan, длина видео не ограничена.
Цветной B-скан.
TOFD.
Схема сварного шва.
В устройстве имеется 15 стандартов.
Bluetooth-соединение с мобильным устройством для создания и печати отчетов о дефектоскопии на месте. AWS D1.1.
Функция коррекции криволинейной поверхности.
Функция измерения высоты трещины.
Увеличение строба: распространение диапазона строба по всей ширине экрана.
Функция автоматического усиления.
Огибающая: одновременное отображение живого A-скана с частотой обновления 60 Гц и огибающей A-скана.
Удержание пика: сравнение замороженных пиковых форм сигналов с живыми A-сканами для упрощения интерпретации результатов испытаний.
Замораживание сканирования: отображение заморозки удерживает форму сигнала и данные о пути звука.
Сигнал тревоги: звуковой сигнал и светодиод.
Часы реального времени.
Заполнение эха.
Захват метки.
Цвет эха в пределах строба.

Базовый комплект прибора
Портативный ультразвуковой дефектоскоп
Прямоугольный датчик (2,5 МГц, Φ20)
Угловой датчик (4 МГц, 8 мм×9 мм, 60°)
Соединительный кабель для датчика (Q9-C5 или дополнительный C9-C5)
Перезаряжаемый литий-ионный аккумулятор, 7,8 ампер-часов
Блок питания/зарядное устройство
Руководство по эксплуатации на английском языке
Программное обеспечение приложения
Ремешок
