HRD-120 Интегрированная машина для обнаружения дефектов стальных канатов в шахтах, канатные дороги и краны
一. Обзор продукта
●Онлайн-обнаружение стального канатавнутренние и внешние обрывы проволоки, износ, ржавчина, деформация, ослабление прядей, пропуск проволоки, изменение материала и другие дефекты.
● Отчет о результатах испытаний может соответствовать стандартам различных отраслей промышленности и содержать количество оборванных проволок и соотношение площади оборванных проволок к общей площади оборванных проволок каната.
● Использование компьютерного USB-интерфейса (проводного) или «собственной сети Wi-Fi» (беспроводного) для прямой обработки и анализа данных выборки, с онлайн звуковой и световой сигнализацией и отображением результатов в реальном времени.
● Круговая структура датчика, охватывающая окружность, осевая намагниченность, мгновенная намагниченность каната до состояния насыщения.
● Датчик имеет корпус из алюминиевого сплава с водонепроницаемыми, пыленепроницаемыми, ударопрочными и влагозащищенными функциями.
● Стабильная работа, надежная производительность, высокая точность обнаружения, сильная защита от помех, точные данные.
● Программное обеспечение адаптируется к различным операционным системам компьютеров Windows 98/2000/XP/Vista/Windows 7/8/10/11
● Широко используется в горнодобывающей промышленности, на канатных дорогах, подъемном оборудовании, лифтах, портовых машинах, кабельных мостах и других областях.
二.Конфигурация системы и модель

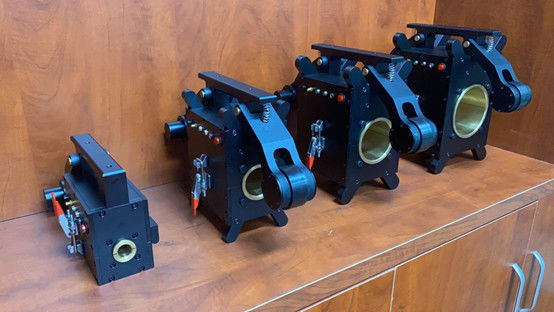

Все требует индивидуальной настройки: Машина для обнаружения дефектов стальных канатов (48 мм малый - 78 мм средний - 108 мм большой)
|
SN. |
Название и модель конфигурации |
Количество |
Маркировка |
| Блок датчика |
1 |
• Интегрированный блок датчика
• Высокоскоростной реверсивный возбудитель • Концентратор сигнала высокой проводимости
• Группа датчиков магнитного поля Холла • Плавающий центрирующий направляющий рукав для защиты от износа
• Высокоточный энкодер расстояния • Устройство автоматического позиционирования с роликами
|
1 комплект |
Включая энкодер |
| 2 |
• Сигнализация в реальном времени (цифро-аналоговое преобразование Hi-Fi)
• Аналого-цифровой преобразовательный модуль AD • Модуль автоматического подавления шума
• Модуль звуковой и визуальной сигнализации дефектов • Модуль обеспечения качества обнаружения
• Режим подключения и воспроизведения DAQ
|
1 комплект |
Включает захват Wi-Fi |
|
3 |

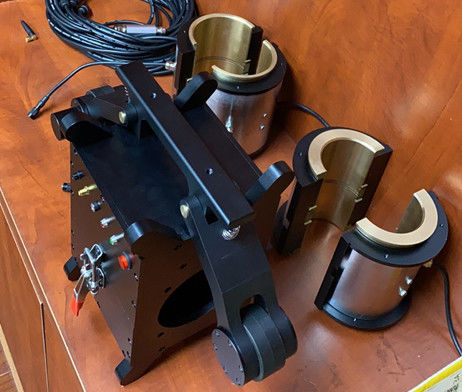

Сменные вкладыши |
5 комплектов |
Индивидуальные спецификации обсуждаются отдельно |
| Блок обработки |
4 |
Кабель передачи USB |
1 шт. |
Изготовлен на заказ длиной 20 метров |
| 5 |
Антенна Wi-Fi |
2 шт. |
Одна для запасных частей |
| 6 |
Программное обеспечение для обработки сигналов в реальном времени версии V3.0 |
1 комплект |
|
| 7 |
Компьютер для сбора данных (планшет) |
1 шт. |
Включая зарядное устройство |
| Блок аксессуаров |
8 |
Индивидуальный кейс для прибора |
1 шт. |
Индивидуальное колесо для смещения тяги |
| 9 |
Универсальное зарядное устройство |
1 шт. |
Красный свет: Зарядка
Зеленый: Полная зарядка
|
| 10 |
Гибкий тяговый страховочный трос |
1 шт. |
Гибкие соединения для блоков датчиков |
| 11 |
Руководство по эксплуатации (сопутствующие технические данные) |
1 шт. |
|
| 12 |
Сертификат (Гарантийный талон) |
1 шт. |
|
| 13 |
Упаковочный лист |
1 шт. |
|
Примечание: 1, из которых компьютер планшетного типа двойного назначения (7) является дополнительным (по запросу, стоимость оплачивается отдельно);
2, все размеры могут быть изготовлены на заказ (и могут быть точно изготовлены сменные вкладыши); Например, сменный вкладыш 48 мм + 24 мм
三. Техническое ядро и юридическая квалификация
1. Виртуальный прибор: бесконечная неопределенность каната. Только применение технологии виртуальных приборов, замена традиционных приборов программным обеспечением и прямая обработка данных выборки компьютерами могут обеспечить отсутствие пропущенных обнаружений и ложных срабатываний, как при просмотре фильма, сканирование каната на всем протяжении, результаты точны и хорошо воспроизводимы.
2. Три фиксированных прибора: В соответствии с национальными стандартами для бракованных стальных канатов в различных отраслях промышленности, данный продукт применяет электромагнитное качественное, количественное, позиционное, онлайн неразрушающее обнаружение внутренних и внешних обрывов проволоки, ржавчины, износа, изменений площади поперечного сечения металла, ослабления прядей, пропуска проволоки, деформации, аномалий материала и других дефектов стальных канатов.
3. Юридический прибор: соответствует американскому стандарту ASTM1571-2021 и национальному стандарту GB/T21387-2008.
四. Технические показатели
Вся серия может обнаруживатьдиапазон диаметров стального каната: φ1,5-300 мм (требуется конфигурирование датчика различных серий спецификаций)
Относительная скорость датчика и стального каната: 0,0-6,0 м/с Лучшая: 0,1-0,5 м/с
Оптимальный зазор между направляющим рукавом датчика и стальным канатом составляет 2-4 мм, допустимый зазор - 0-15 мм
Возможность обнаружения дефектов обрыва проволоки (LF)
Качественное: точность качественного обнаружения одиночного концентрированного обрыва проволоки составляет99,99%
Количественное: Количество оборванных проволок в одном месте допускает одно или одно эквивалентное корневое ложное срабатывание
Точность более 92% при обнаружении более 100 раз без ошибок количества оборванных проволок в одном месте
Количественная скорость изменения поперечного сечения металла (LMA)
допустимая погрешность повторяемости чувствительности обнаружения составляет±0,055%
допустимая погрешность значения индикации точности испытаний: ±0,2%
Возможность обнаружения положения (L): Погрешность значения индикации длины обнаружения: ±0,2%
Источник питания: 5 В от аккумулятора компьютера
Вес датчика: общие спецификации < 10 кг (изготавливается на заказ в зависимости от фактической ситуации)
Температура окружающей среды: -10℃~40℃ Атмосферное давление: 86~106 кПа Относительная влажность: ≤85%
