Система беспроводной связи 5G с двойной полосой для трубопровода HXPC-200A

Использование системы беспроводной связи 5G Dual-Band, расстояние управления 100 метров, система для наружной стенки трубопровода

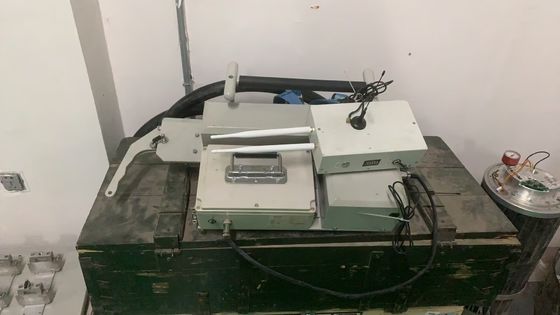

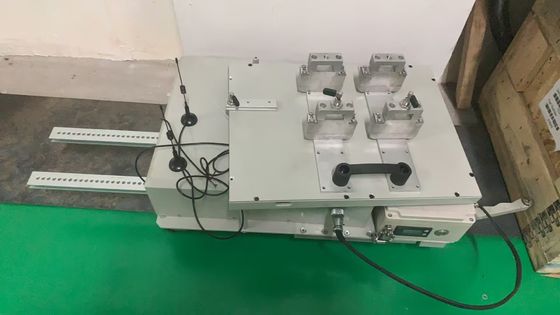

1. Общее введение

(1) Бренд оборудования: HUATEC

(2) Модель: HXPC-200A

(3) Скорость перемещения: ≥100 мм/с;

(4) Режим передвижения - гусеничный, для обеспечения вертикальной ориентации сварного шва: ±1 мм, ориентация направления движения

Точность: ±1 мм;

(5) Может удовлетворить требования к приводу одностеночной однотеневой направленной рентгеновской установки для трубопроводов диаметром менее 1600 мм;

(6) Использование системы беспроводной связи 5G Dual-Band, расстояние управления: 100 метров(открытая местность);

(7) Использование интегрированного литиевого аккумулятора низкотемпературного типа 36 В, простая замена, нормальная работа при минус 40℃;

(8) Рабочее время: более 8 часов;

(9) Энергопотребление: ≤150 Вт;

(10) Синхронный привод с устройством для лазания по стенкам труб (плоский сканер) для выполнения требований к обнаружению DR-просвечивания с одной стенкой и одной тенью

2. Портативный дефектоскоп рентгеновского излучения

(1) Название оборудования: портативный высокочастотный дефектоскоп рентгеновского излучения постоянного давления

(2) Модель: XXG 300JYGF

(3) Рентгеновская трубка: металлокерамическая трубка

(4) Режим питания рентгеновской трубки: постоянное напряжение

(5) Диапазон регулировки напряжения рентгеновской трубки: 50-300 кВ

(6) Шаг регулировки напряжения трубки: 1 кВ/шаг

(7) Ток рентгеновской трубки: 0,5-3,0 мА

(8) Шаг регулировки тока трубки: 0,1 мА/шаг

(9) Максимальное время экспозиции: 99 минут 59 секунд

(10) Диапазон регулировки задержки высокого давления: 0-99 секунд

(11) Максимальная мощность рентгеновской трубки: 900 Вт

(12) Рабочая частота: 100 кГц

(13) Размер фокуса: AC.EN12543 d=3,0 мм (AC.IEC 336 1,5 мм)

(14) Толщина проникновения: 65 мм (сталь A3, фокусное расстояние 700 мм, пленка HUATEC D7, негатив черный ≥2,0, 10

минут)

(15) Временная нагрузка: 100% (при температуре окружающей среды 20℃, максимальная мощность)

(16) Угол излучения: 40°x 55°

(17) Внутренний фильтр: 1 мм Be

(18) Дополнительный фильтр: 4 мм Alequivalent

(19) Размер головки трубки: φ295 мм x 775 мм (включая торцевое кольцо)

(20) Вес головки трубки: 29 кг

(21) Соединительный кабель: 50 м

(22) Кабель питания: 10 м

(23) Размер контроллера: 465 мм x 154 мм x 323 мм

(24) Вес контроллера: 11,3 кг

(25) Входная мощность: 200-250 В переменного тока, 47-400 Гц

(26) Метод охлаждения анода: принудительное воздушное охлаждение

(27) Допустимая температура окружающей среды: -20℃~+40℃

3. Стандартные аксессуары включают:

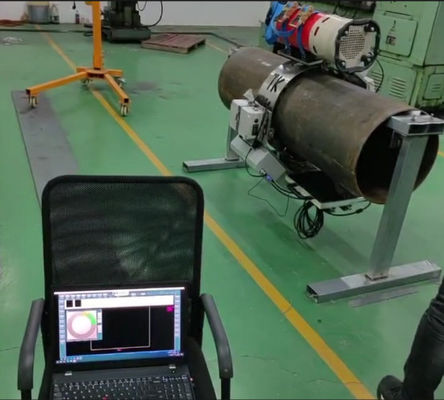

Панельный детектор DR, устройство для лазания по наружной стенке трубы

Рентгеновский аппарат, устройство для лазания по наружной стенке трубы

Цифровой плоский детектор 1024, 76μm, область изображения 233 x 97 мм

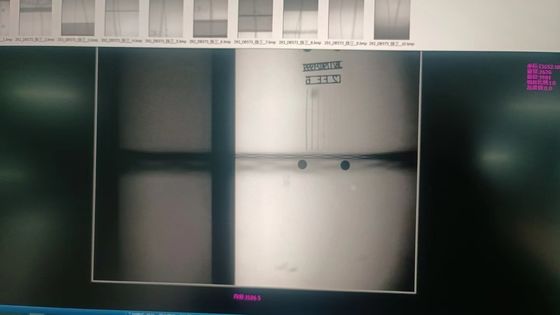

Программное обеспечение для цифрового получения и обработки изображений

Ноутбук

Высокочастотный дефектоскоп рентгеновского излучения постоянного давления (направленный)

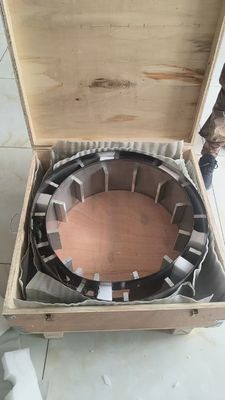

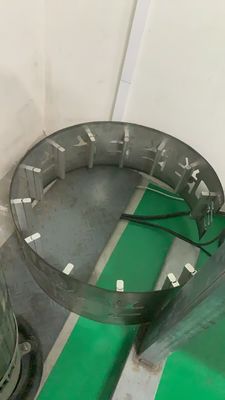

Направляющая рельса для гусеничного аппарата: Ø813 мм, Ø1016 мм, Ø1219 мм, Ø1422 мм 4 шт.
