НДТ калибровочный блок IIW V2 валовая масса 1 кг

Калибровочный блок для НК IIW V2 Block

Стандарт: ISO7963-2010

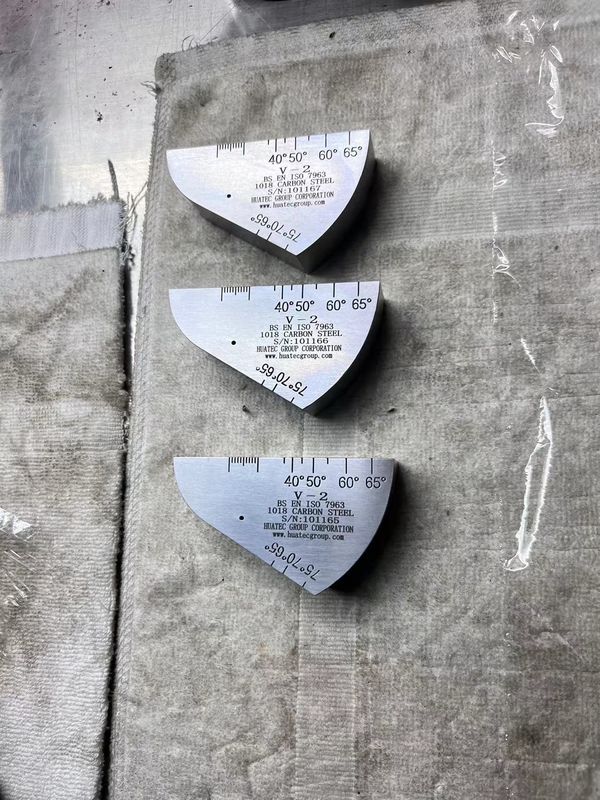

Испытательный блок IIW2 (испытательный блок V-2) является стандартным испытательным блоком, утвержденным Международным обществом сварки. V-2 (DIN54122) по сравнению с испытательным блоком IIW имеет преимущества: легкий вес и удобство переноски, особенно подходит для использования в полевых условиях. См. рисунок 1-2.

Основные моменты использования:

(1) Точка падения и запас чувствительности наклонного преобразователя измеряются с использованием отражающей поверхности дуги радиусом R50 мм;

(2) С использованием отражающей поверхности отверстия с 5 проходами, диапазон преломления наклонного преобразователя составляет 45°-65° и 65°-75° соответственно.

(3) Горизонтальная и вертикальная линейность дефектоскопа может быть измерена с использованием многократных отражений продольной волны от дна толщиной 12,5 мм;

(4) Две дуговые поверхности, R25 и R50, используются для коррекции временной оси и нулевой точки.
