CS NDT Калибровочный блок IIW V1 для неразрушающего контроля

Калибровочный блок для НК IIW V1 Block

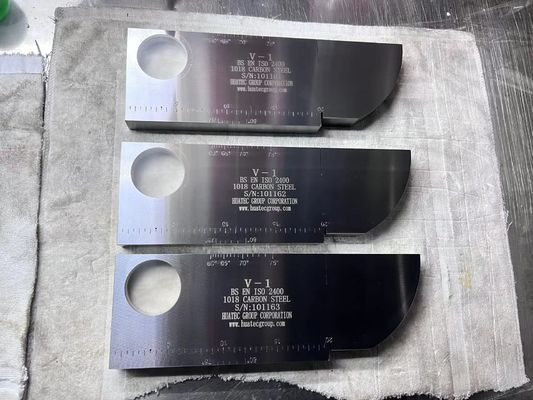

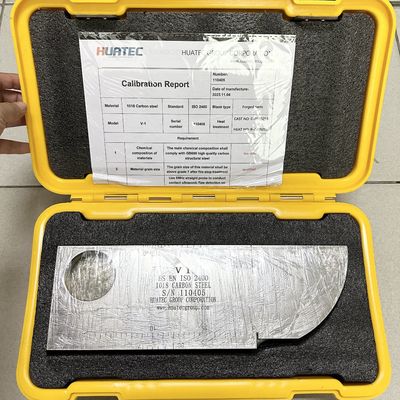

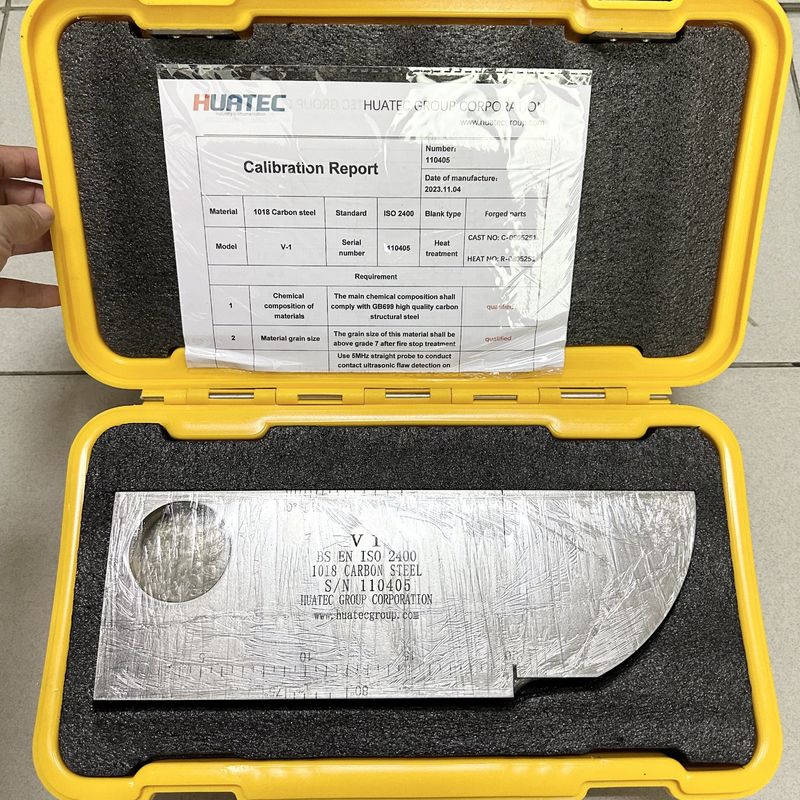

Калибровочный блок IIW V1

Стандарт: ISO2400-1972E

Испытательный блок IIW (испытательный блок V-1) также называется голландским испытательным блоком. Это международный стандартный испытательный блок, утвержденный Международным институтом сварки (IIW) и рекомендованный Международной организацией по стандартизации (ISO). Форма и размеры показаны на рисунке 1-1:

Основные области применения:

(1) Динамический диапазон, горизонтальная линейность и диапазон обнаружения продольных волн дефектоскопа могут быть измерены с использованием толщины блока 25 мм;

(2) Дуга 50 и сквозное отверстие 1,5 использовались для определения запаса чувствительности угла преломления наклонного преобразователя и прямого продольного преобразователя. Также можно грубо оценить размер мертвой зоны прямого преобразователя и проникающую способность измерительного прибора в сочетании с преобразователем.

(3) Точка падения и мертвая зона наклонного преобразователя измеряются с использованием дуговой поверхности R100 мм, и можно скорректировать пропорцию временной оси и нулевую точку;

(4) Продольное разрешение прямого преобразователя может быть измерено с помощью плоскости надреза 85 мм, 91 мм и 100 мм;

(5) Используйте кромку под прямым углом испытательного блока для измерения угла отклонения звукового луча наклонного преобразователя.
