Цифровая плоскопанельная рентгеновская установка HXPC-200A для внешней стенки трубы, машина для лазания
1. Общее введение
(1) Бренд оборудования: HUATEC
(2) Модель: HXPC-200A
(3) Скорость перемещения: ≥100 мм/с;
(4) Режим перемещения использует гусеничный тип для обеспечения вертикальной ориентации сварного шва: ±1 мм, ориентация направления перемещения
Точность: ±1 мм;
(5) Может удовлетворить требования к приводу односторонней теневой направленной рентгеновской установки для трубопроводов диаметром менее 1600 мм;
(6) Используйте беспроводную систему связи 5G в двух диапазонах, расстояние управления: 100 метров (открытая местность);
(7) Использование интегрированного литиевого аккумулятора низкотемпературного питания 36 В, простота замены, может нормально работать при минус 40 ℃;
(8) Рабочее время: более 8 часов;
(9) Потребляемая мощность: ≤150 Вт;
(10) Синхронный привод с машиной для лазания по стенкам труб (плоский сканер) для выполнения требований к двухсторонней односторонней теневой DR-просвечивающей дефектоскопии
2. Портативный рентгеновский дефектоскоп
Название оборудования: портативный высокочастотный рентгеновский дефектоскоп постоянного давления
| Модель |
XXG 300JYGF |
| Рентгеновская трубка |
металлокерамическая трубка |
| Режим питания рентгеновской трубки |
постоянное напряжение |
| Диапазон регулировки напряжения рентгеновской трубки |
50-300 кВ |
| Шаг регулировки напряжения трубки |
1 кВ/шаг
|
| Ток рентгеновской трубки |
0,5-3,0 мА |
| Шаг регулировки тока трубки |
0,1 мА/шаг |
| Максимальное время экспозиции |
99 минут 59 секунд
|
| Диапазон регулировки задержки высокого давления |
0-99 секунд
|
| Максимальная мощность рентгеновской трубки |
900 Вт |
| Рабочая частота |
100 кГц
|
| Размер фокуса |
AC.EN12543 d=3,0 мм (AC.IEC 336 1,5 мм)
|
| Толщина проникновения |
65 мм (сталь A3, фокусное расстояние 700 мм, пленка HUATEC D7, негатив черный ≥2,0, 10 минут)
|
| Временная скорость нагрузки |
100% (при температуре окружающей среды 20 ℃, максимальная мощность)
|
| Угол излучения |
40°x 55° |
| Внутренний фильтр |
1 мм Be |
| Дополнительный фильтр |
4 мм эквивалент Al
|
| Размер головки трубки |
φ295 мм x 775 мм (включая торцевое кольцо) |
| Вес головки трубки |
29 кг |
| Соединительный кабель |
50 м |
| Кабель питания |
10 м |
| Размер контроллера |
465 мм x 154 мм x 323 мм
|
| Вес контроллера |
11,3 кг |
| Входная мощность |
200-250 В переменного тока, 47-400 Гц |
| Метод охлаждения анода |
принудительное воздушное охлаждение |
| Допустимая температура окружающей среды |
-20 ℃ ~ +40 ℃ |
3. Стандартные аксессуары включают:

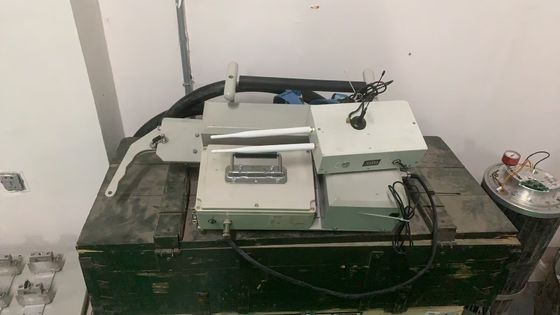

Панельный DR-детектор, машина для лазания по внешней стенке трубы
Рентгеновская установка, машина для лазания по внешней стенке трубы
Цифровой плоскопанельный детектор 1024, 76 мкм, область изображения 233 x 97 мм

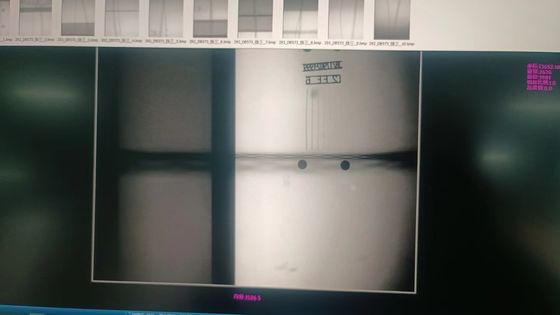

Программное обеспечение для цифрового получения и обработки изображений
Ноутбук
Высокочастотный рентгеновский дефектоскоп постоянного давления (направленный)
Гусеничная направляющая (Настраивается в соответствии с требованиями заказчика): Ø813 мм, Ø1016 мм, Ø1219 мм, Ø1422 мм 4 шт.
