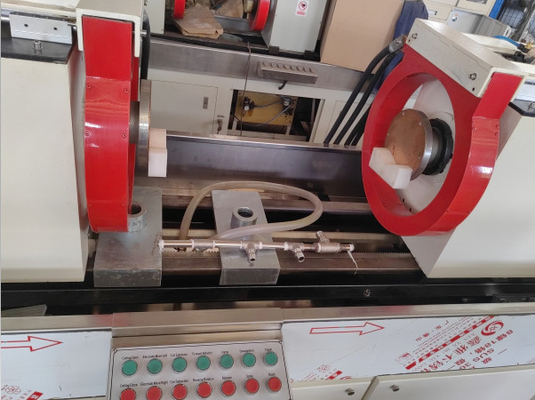

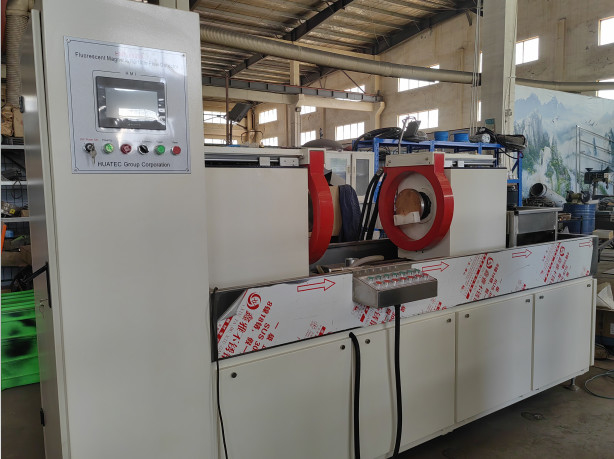

Флуоресцентный магнитный детектор дефектов частиц HMP-5000
Принцип работы
Использование взаимодействия магнитного поля утечки и магнитного порошка при дефекте заготовки.Он использует разницу между проницаемостью поверхностных и почти поверхностных дефектов стальных изделий (таких как трещины)., включение шлаков, волосковые линии и т. д.) и магнитной проницаемости стали, магнитное поле при непрекращающейся работе этих материалов будет искажено после намагничивания,образующие часть утечки магнитного потока и создающие магнитное поле утечки, используя характеристики магнитной утечки в месте дефекта для поглощения магнитного порошка,тем самым привлекая магнитный порошок для формирования магнитного порошка накопления на дефекте - магнитные следы, при надлежащих условиях освещения местоположение и форма дефекта соответствующим образом выявляются.
| Технические параметры |
|
|
Текущий
Имя
|
HWDC/FWDC
(Необязательно)
|
|
| |
| Течение магнитации по окружности (A) |
5000 |
|
| Длинноугольное намагничивание MMF (AT) |
12000,16000,18000,20000 |
|
| Необязательный внутренний диаметр катушки (мм) |
350,400,500,600 |
|
| Необязательное максимальное расстояние между электродами (мм) |
1000,1500,2000,3000,5000 |
|
| Главный двигатель |
Интегрированный/разделенный тип (кабинет управления отделен от основного двигателя) |
|
| Чувствительность |
Ясное отображение на пробирке типа А (30/50,15/50,7/50) |
|
| Рабочий цикл |
≤ 30% |
|
| Режим управления |
Ручная/автоматическая |
|
| Интерфейс работы |
Цифровой амперметр / сенсорный экран |
|
| Механизм зажима |
Ручная/пневматическая |
|
| Режим вращения |
Ручная/электрическая |
|
| Движение хвостового электрода |
Ручная/электрическая |
|
| Способ магнитации переменного тока |
Круговая, продольная, композитная намагниченность |
|
| Демагнитизация переменного тока |
Автоматическое обезмагничивание распада |
|
| Режим исправления |
Полуволновая ректификация (HWDC) / полная волновая ректификация (FWDC) |
|
| Способ намагничивания переменного тока/ постоянного тока |
Магнитизация окружности переменного тока,
Магнитизация окружности постоянного тока, продольная магнитизация постоянного тока, продольная магнитизация постоянного тока, окружность постоянного тока + продольная композитная магнитизация постоянного тока,Магнитизация компактного материала с постоянным током по окружности + постоянным током по продольному направлению
|
|
| Демагнитизация постоянного тока |
Ультранизкочастотная демагнетизация |
|
| Ультрафиолетовая лампа |
Подвешенный / ручной |
|
| Время опрыскивания |
3 6 секунд / Ручное управление |
|
| Время намагничивания |
0.52 секунды в цикле |
|
| Время наблюдения за вращением |
5 ‰ 10 секунд |
|
| Время демогнетизации |
3,5 секунды в цикле |
|
| Доставка воздуха |
00,4-0,8 МПа |
|
| Электрическое питание |
Трехфазный пятипроводный, 380V±10%, 50Hz |
|
| Общий размер (мм) |
Длина: 1,5 м + расстояние между электродами |
|
| Ширина: 2,000; Высота: 2,200 |
|
Применение
Он предназначен для обнаружения микродефектов поверхности и близких к поверхности (например, трещин, включений шлаков) ферромагнитных деталей (таких как болты, булавы, корпуса, шестерни, колеса передач, коленчатые валы и т.д.).) вызванные подделкой, тушение, измельчение, усталость и другие процессы.
Стандарты соответствия
Магнитный детектор неисправностей частиц: GB/T 8290 2011
Условия наблюдения для проверки магнитных частиц: GB/T 5097-2020 / ISO 3059:2012
Стандарт ASTM: Метод обнаружения магнитных частиц ASTM E1444-01
Стандарты ЕС/Международные: DIN EN ISO 9934-2:2003
Технические параметры
Диаметр обнаружения: 260 мм, длина: 1200 мм (настраиваемый диапазон: 3000 мм)
Способ обнаружения: обнаружение люминесцентных или нелюминесцентных магнитных частиц
Способ намагничивания: окружное, продольное и композитное намагничивание
Расстояние между электродами: регулируемое 0 ‰ 1200 мм, настраиваемый диапазон 0 ‰ 6000 мм
Механизм зажима: ручное/пневматическое зажимание
Магнитный ток: 06000A
Демагнитизационный эффект: остаточный магнетизм < 0,3 мТ
Чувствительность: четкое отображение на стандартном пробирке типа А1 (15/50 мкм)
Силовое питание: трехфазный пятипроводный переменный ток 380В 50Гц
Стандартная конфигурация:
Главное подразделение контроля магнитных частиц
ЦифровыеАмперметр
Светостойкая темная комната с защитной занавеской
Подвесная ультрафиолетовая лампа
Флуоресцентные магнитные частицы
Пробная трубка концентрации магнитной суспензии
Магнетометр
Факультативная конфигурация:
Полузакрытая темная комната
Полностью закрытая темная комната
Магнитизация постоянного тока (HWDC/FWDC)
Контрольная панель с сенсорным экраном
Наблюдение за вращением (ручное/электрическое)
Электрически передвигаемые хвостовые электроды
Медный огнеупорный сетчатый коврик
| Модель |
Конфигурация |
Движение хвостового электрода |
Наблюдение за вращением |
Операционная панель |
| Учебное пособие |
Электрические |
Учебное пособие |
Электрические |
Цифровой амперметр |
Сенсорный экран |
| Экономические |
Основная темная комната |
√ |
|
√ |
|
√ |
|
| Стандартный |
Полузакрытая темная комната |
√ |
|
|
√ |
√ |
|
| Усовершенствованный |
Полностью закрытая темная комната |
|
√ |
|
√ |
|
√ |
