Интегрированная машина для обнаружения дефектов стальных канатов внутри и снаружи в режиме онлайн HRD-120
Один. Обзор продукта
•Онлайн-обнаружение стальных канатоввнутренние и внешние обрывы проволоки, износ, ржавчина, деформация, ослабление прядей, пропуск проволоки, изменение материала и другие дефекты.
• Отчет о результатах испытаний может соответствовать стандартам различных отраслей промышленности и содержит количество оборванных проволок и соотношение площади оборванных проволок к общей площади дефектов.
• Использование интерфейса USB компьютера (проводное) или «собственной сети Wi-Fi» (беспроводное) для прямой обработки и анализа выборки, с онлайн звуковой и световой сигнализацией и отображением результатов в реальном времени.
• Круговая структура датчика, охватывающая окружность, осевая намагниченность, мгновенное намагничивание стального каната до состояния насыщения.
• Датчик имеет корпус из алюминиевого сплава с функциями водонепроницаемости, пыленепроницаемости, ударопрочности и влагостойкости.
• Стабильная работа, надежная производительность, высокая точность обнаружения, сильная защита от помех, точные данные.
• Программное обеспечение адаптируется к различным операционным системам компьютеров Windows 98/2000/XP/Vista/Windows 7/8/10/11
• Широко используется в горнодобывающей промышленности, на канатных дорогах, подъемном оборудовании, лифтах, портовых машинах, кабельных мостах и других областях.
Два.Конфигурация системы и модель

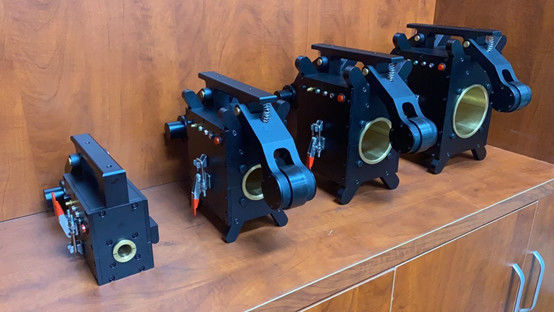

Все требует индивидуальной настройки: Машина для обнаружения дефектов стальных канатов (48 мм малая - 78 мм средняя - 108 мм большая)
|
SN. |
Название и модель конфигурации |
Количество |
Марка |
| Сенсорный блок |
1 |
• Интегрированный сенсорный блок
• Высокоскоростной реверсивный возбудитель • Высокопроводящий концентратор сигнала
• Группа датчиков магнитной чувствительности Холла • Плавающая центрирующая втулка для защиты от износа
• Высокоточный энкодер расстояния • Устройство автоматического позиционирования с роликами
|
1комплект |
Включая энкодер |
| 2 |
• Сигнализация в реальном времени (высококачественное цифро-аналоговое преобразование)
• Модуль аналого-цифрового преобразования AD • Модуль автоматического подавления шума
• Модуль звуковой и визуальной сигнализации дефектов • Модуль обеспечения качества обнаружения
• Режим подключения и воспроизведения DAQ
|
1комплект |
Включает захват Wi-Fi |
|
3 |

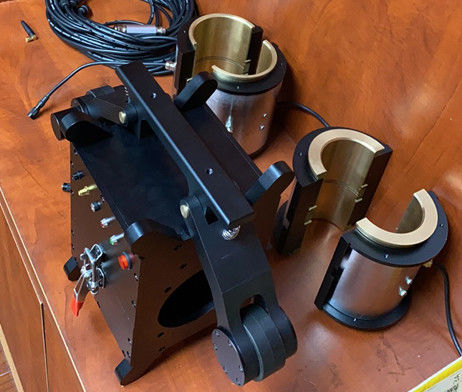

Сменная втулка |
5 комплектов |
Индивидуальные спецификации обсуждаются отдельно |
| Блок обработки |
4 |
Кабель передачи USB |
1 шт. |
Изготовлен на заказ длиной 20 метров |
| 5 |
Антенна Wi-Fi |
2 шт. |
Одна для запасных частей |
| 6 |
Программное обеспечение для обработки сигналов в реальном времени версии V3.0 |
1 комплект |
|
| 7 |
Компьютер для сбора данных (планшет) |
1 шт. |
Включая зарядное устройство |
| Блок аксессуаров |
8 |
Индивидуальный корпус прибора |
1 шт. |
Индивидуальное колесо для переключения тяги |
| 9 |
Универсальное зарядное устройство |
1 шт. |
Красный свет: Зарядка
Зеленый: Полная зарядка
|
| 10 |
Гибкий страховочный трос |
1 шт. |
Гибкие соединения для сенсорных блоков |
| 11 |
Руководство по эксплуатации (соответствующие технические данные) |
1 шт. |
|
| 12 |
Сертификат (Гарантийный талон) |
1 шт. |
|
| 13 |
Упаковочный лист |
1 шт. |
|
Примечание: 1, из которых планшетный компьютер двойного назначения 7 является дополнительным (по запросу стоимость оплачивается отдельно);
2, все размеры могут быть изготовлены на заказ (и могут быть точно изготовлены сменные втулки); Например, сменная втулка 48 мм + 24 мм
Три. Техническое ядро и юридическая квалификация
1. Виртуальный прибор: бесконечная неопределенность каната. Только применение технологии виртуальных приборов, замена традиционных приборов программным обеспечением и прямая обработка выборки компьютерами могут гарантировать отсутствие пропущенных обнаружений и ложных срабатываний, как при просмотре фильма, сканирование стального каната на всем протяжении, результаты точны и хорошо воспроизводимы.
2. Три фиксированных прибора: В соответствии с национальными стандартами для утилизации стальных канатов в различных отраслях промышленности, данный продукт применяет электромагнитное качественное, количественное, позиционное, онлайн-неразрушающее обнаружение внутренних и внешних обрывов проволоки, ржавчины, износа, изменения площади поперечного сечения металла, ослабления прядей, пропуска проволоки, деформации, аномалий материала и других дефектов стальных канатов.
3. Юридический прибор: соответствует американскому стандарту ASTM1571-2021 и национальному стандарту GB/T21387-2008.
Четыре. Технические показатели
Вся серия может обнаруживатьдиапазон диаметров стального каната: φ1,5-300 мм (требуется настройка датчика различных серий спецификаций)
Относительная скорость датчика и стального каната: 0,0-6,0 м/с Лучшая: 0,1-0,5 м/с
Оптимальный зазор между направляющей втулкой датчика и стальным канатом составляет 2-4 мм, допустимый зазор - 0-15 мм
Возможность обнаружения дефектов обрыва проволоки (LF)
Качественное: точность качественного обнаружения одиночного концентрированного обрыва проволоки составляет 99,99%
Количественное: Количество оборванных проволок в одном месте допускает одно или эквивалентное одно ложное срабатывание
Точность обнаружения более 92% при обнаружении более 100 раз без ошибок в количестве оборванных проволок в одном месте
Количественная скорость изменения поперечного сечения металла (LMA)
допустимая погрешность повторяемости чувствительности обнаружения ±0,055%
допустимая погрешность индикации точности испытаний: ±0,2%
Возможность обнаружения положения (L): Погрешность индикации длины обнаружения: ±0,2%
Источник питания: 5 В от батареи компьютера
Вес датчика: общие спецификации < 10 кг (изготавливается на заказ в зависимости от фактической ситуации)
Температура окружающей среды: -10℃~40℃ Атмосферное давление: 86~106 кПа Относительная влажность: ≤85%
