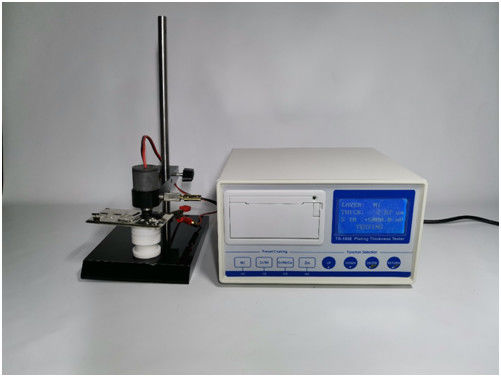

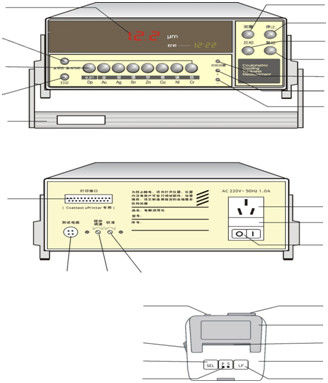

HUATEC TG-100ЭкоулометрическийТестирующий толщину, измеряющий толщину покрытия металла, электролитический толщиномер, встроенный принтер

Как выбрать электролитические растворы

Определение электролитических растворов и отложенных комбинаций металлов и оснований

Как измерить металлы однослойного покрытия

Пример: измерение цинкового покрытия с белой пассивацией на стальной подложке, толщина которого составляет 10 мкм.

1. Используйте резинку, чтобы стереть пассивационные пленки на поверхности цинкового покрытия измеримого изделия.
2. Затем на поверхность измеримой изделия вертикально нажимают головку испытания, накладывают надлежащее давление до тех пор, пока не произойдет утечка.
3. Для комбинирования цинкового покрытия стальной подложки из таблицы 2 выбирается электролитический раствор А8. Клетку необходимо заполнить 2 мл электролитического раствора с помощью капельницы.Ячейка не будет заполнена.(Уровень раствора находится примерно в 3 мм от отверстия ячейки)
4. Вставить пипету на дно электролизной ячейки, повторить всасывание несколько раз, чтобы удалить воздушный пузырь из ячейки,позволяет электролитическому раствору полностью соприкасаться с цинковым покрытием, прежде чем поместить перемешиватель в заданное положение.
5. Нажмите кнопку Zn.
6. Вставьте сигнальную розетку в отверстие винта электрода, прикрепите красную сигнальную застежку к покрытому предмету и убедитесь, что оно правильно подключено.
7. нажмите кнопку измерения, перемешиватель начинает вращаться, в то время как бузнер сигнализирует, измерение будет автоматически остановлено, на индикаторе отображена толщина 10 мкм,Нажмите кнопку остановки.
8. Нажмите кнопку "Перепечатать", чтобы получить список результатов измерений (если вам не нужен список, вы можете пропустить этот шаг)
9. Поднимите перемешиватель, очистите использованный электролитический раствор с помощью пипеты, поднимите головку испытания, удалите предмет.
10. Очистите внутреннюю поверхность ячейки и уплотнителя, промыв их водой и вытирая.

Как измерить твердое хромное покрытие

Пример: измерение твердой хромной облицовки на стальной подложке, толщина твердой хромной облицовки 35 мкм.

1. С помощью резины стереть пассивационные пленки на поверхности хромированного покрытия измеримого изделия.
2. Затем загрузить испытуемую головку вертикально на поверхность измеримой изделия, нанести надлежащее давление до тех пор, пока не произойдет утечка.
3. Из таблицы 2 выбирается электролитический раствор А2. Клетка должна быть заполнена 2 мл электролитического раствора с помощью капельницы.(Уровень раствора находится примерно в 3 мм от отверстия ячейки)
4. Введите пипету в нижнюю часть электролизной ячейки.позволяет электролитическому раствору полностью контактировать с хромным покрытием.

Примечание: При измерении хромной облицовки размещение смесителя не является требованием.

5. Нажмите на кнопку выбора Cr и на кнопку измерения Cr. (покрытие кнопки выбора Cr: --- измерять украшенный хром --- измерять твердый хром)
6. Вставьте сигнальную розетку в отверстие винта электрода, прикрепите красную сигнальную застежку к покрытому предмету и убедитесь, что оно правильно подключено.
7. нажимать на кнопку измерения, перемешиватель начинает вращаться,когда толщина 15 мкм показана на индикаторе нажмите кнопку "остановить", затем нажмите кнопку "напечатать" (если нет, то испытатель не сможет работать нормально), обновлять электролитический раствор, снова нажимать на кнопку измерения.Запишите толщину твердой хромной облицовки.
8. Очистите использованный электролитический раствор с помощью пипеты.
9. Очистите внутреннюю поверхность ячейки и уплотнения, промыв водой и вытирая.

Как измерить многослойное покрытие

Пример: измерение толщины многослойных отложений, состоящих из меди,толщина слоев составляющих составляет 0,4 мкм хрома, 14 мкм никеля, 10 мкм меди.

1. Используйте резинку, чтобы стереть пассивационные пленки на поверхности покрытия на измеримом изделии
2. Затем загрузить испытуемую головку вертикально на поверхность измеримой изделия, нанести надлежащее давление до тех пор, пока не произойдет утечка.
3. Из таблицы 2 выбирается электролитический раствор А2. Клетка должна быть заполнена 2 мл электролитического раствора с помощью капельницы.(Уровень раствора находится примерно в 3 мм от отверстия ячейки)
4. Введите пипету в нижнюю часть электролизной ячейки.позволяет электролитическому раствору полностью контактировать с хромным покрытием.

Примечание: При измерении хромной облицовки размещение смесителя не является требованием.

5. Нажмите кнопку измерения T & Cr.
6. Вставьте сигнальную розетку в отверстие винта электрода, прикрепите красную сигнальную застежку к покрытому предмету и убедитесь, что оно правильно подключено.
7. Нажмите на кнопку измерения, перемешиватель начинает вращаться, в то время как бузнер сигнализирует, измерение будет автоматически остановлено, на индикаторе отображена толщина 0,4 мкм,повторить нажатие кнопки измерения 1 ¢ 2 разаЗапишите толщину хромированного покрытия (значения измерения основаны на значениях, полученных при первом звучании).
8. Очистите использованный электролитический раствор с помощью пипеты, не поднимая крепление ячейки.Промывку ячейки 1-2 раза деионизационной водой перед заполнением ячейки 2 мл электролитического раствора А5 (см. таблицу 2)., электролитический раствор А5 для никелирования на медной подложке), а затем помещение перемешивателя в дающее положение.
9. Повторить шаг 7 и зафиксировать толщину никелевого покрытия в 14 мкм.

10. Повторить шаги 7, 8 и записать толщину 10 мкм медного покрытия.
11. Очистите использованный электролитический раствор с помощью пипеты.
12. Очистите внутреннюю поверхность ячейки и уплотнителя, промыв их водой и вытирая.

Формулировки и способы приготовления электролитических растворов

Требования: для электролитического раствора требуется приготовление из чистого анализа химических веществ и дистиллированной воды.

СТРАНИЦЫ

• Разрешает измерение толщины однослойного металла электропластировки
• Предварительно установленные стандартные типы покрытия: декоративный хром, жесткий хром, никель, медь (медь на железном или неметаллическом подложке), цинк, олово, серебро и золото 8 типов покрытия.Если вы хотите испытать другие типы покрытияНапример, если вам нужно протестировать неэлектрический никель (заказчики могут не протестировать серебро), вы можете сменить серебро на неэлектрический никель.
• Позволяет измерять толщину отдельных слоев многослойных электропокрытий
• Разрешает измерять толщину электропокрытий на непроводящих материалах, таких как пластмассы
• Цифровой дисплей позволяет легко и точно прямое чтение измеренной толщины в десятичной системе
• Оснащен миниатюрным принтером, который может автоматически печатать виды пластин, толщину и время испытаний
• Невозможно измерить потенциальную разницу
• Разработан для использования в соответствии со стандартными процедурами испытаний, соответствующими спецификации ISO

Спецификации

Модель: TG-100E

Силовое питание: AC 220V±10%, 50 ∼ 60 Гц

Потребление энергии: не более 25 Вт

Общий вес: около 9 кг

Размер упаковки: 370×440×230 ((mm) для корпуса испытателя

Диапазон измерений: ошибка 050μm: ≤±10%

Подробный список:

Тело испытателя TG-100E 1

Потенциальный испытательный стенд 1

Сигнальный кабель для потенциального преобразователя 1

Электролизный элемент 1

Прокладка 1

Растворы электролиза A2, A4, A5, A8 1

Каучук 1

Флакон для порций 2

Ниппер 1

Инструкция, гарантийная карта 1

Предыдущее измерение до проверки

1.Поместите испытатель, испытательную стойку и стойку химикатов на рабочий стол в равномерном положении.

2. Убедитесь, что источник питания - 220 В.
3. Подключить тестер к столу с помощью кабеля.
4. Нажмите на любую кнопку набора, сократите сигнал клип до терминала сигнала розетки, включите переключатель питания, а затем нажмите на кнопку измерения,перемешиватель должен вращаться и отображается начинает считатьОтсоедините соединительную линию между сигнальной клипом и терминалом сигнальной розетки, тестер должен немедленно остановиться для подсчета и сигнализации.Таким образом, состояние испытателя можно считать нормальным..
