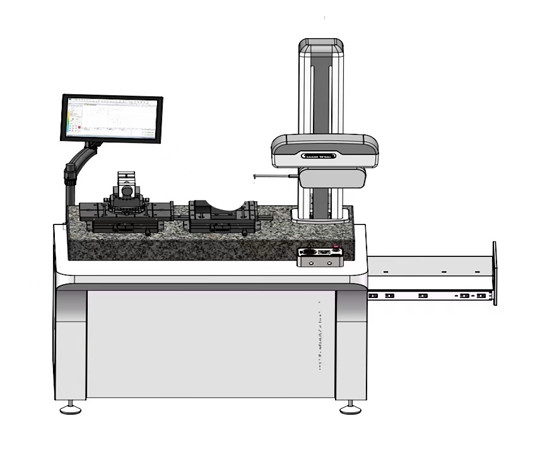

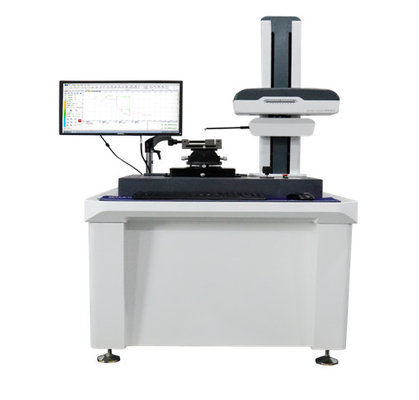

SRT-680G Проверяющий грубость и контур
Принцип измерения
● Картезианские координаты, контакты стилуса.
● Высокая точность воздушного плавучего проводника
● Высокоточный цифровой датчик для получения сигнала Z-координаты для измерения профиля различных точных механических деталей.
● Компьютерная и оконная программа измерений для обработки данных, легко печатаемая и запоминаемая
Основная функция
Размер:содержит горизонтальное расстояние, вертикальное расстояние, линейное расстояние, радиус и диаметр
Угол: горизонтальный угол, вертикальный угол, поперечный угол
Толерантность положения: содержит параллельность и перпендикулярность
Толерантность формы: содержит прямоту, корону, профиль круговой дуги
Помощная генерация: содержит вспомогательную точку, вспомогательную линию, вспомогательный круг
Грубость:Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOИ так далее.
Волнообразие:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c(wmr)wmr(c),wdq и т.д.
Оригинальный контур Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) и т.д.
Основные параметры
| Положение | Параметр | Резолюция |
Диапазон измерений Точность измерений | Ось X | 200 мм | 0.1 мкм |
| Прямость | 00,6 мкм / 100 мм | - Я не знаю. |
| Датчик Z1 ((диапазон) | 40 мм ((Синхронизация диапазона грубости) | 00,05 мкм |
| Z Высота | 550 мм | колонка |
| Минимальная внутренняя дыра | 30 мм (меньший внутренний диаметр можно измерить с помощью меньшей измерительной иглы) | Я не знаю. |
| Линейная точность | ≤±(1+I0.12HI) μm | - Я не знаю. |
| Арка | ≤(1.2+R/8) | 2mm |
Угол | ≤ ± 1′ | 60°,90° угловой блок, Длина отбора проб угол: 5 мм |
| Грубость | Остатковое значение шума | ≤ 0,005 мкм | λc:00,08 мм, скорость испытания 0,1 мм/с, измерение плоских кристаллов |
| Датчик Z1 ((диапазон) | Эффективный диапазон±3 мм | Грубость изогнутой поверхности может быть измерена |
| Повторяемость измерения шероховатости | 1δ≤2nm | Ra 0,35-0,5μm Квадратный блок калибровки волны |
| Ошибка указания | ± 5% | Национальный стандарт |
| Индикативная стабильность | ≤ ± 7% | Национальный стандарт |
| Измерение повторяемости | ± 3% | Национальный стандарт |
| Резолюция | 0.1 мкм | Я не знаю. |
| Датчик | Тип | Цифровой датчик решетки | Я не знаю. |
| Резолюция | 00,05 мкм | - Я не знаю. |
| Продолжительность оценки | λc×3,4,5,6,7 | - Я не знаю. |
| Ограничительная длина волны | 0.025,0.08,0.25,0.8,2.5,8 мм | Я не знаю. |
| Способность к подъему | 77° ((Вверх), 88° ((внизу) | - Я не знаю. |
| Сроки. | 0от 0,02 до 4,0 мм/с | Я не знаю. |
| Меры. | Движение датчика | - Я не знаю. |
| XZ1Z | Трехосный электрический привод управления | Он может управляться программным контроллером |
| Сила | Обменное давление 220В±10% 50Гц | - Я не знаю. |
| Условия окружающей среды | (RH): < 85% 20°C±2°C,2°C/h,RMS≤50Hz 20,5 мкм/с, RMS> 50 Гц 5,0 мкм/с |
Основная конфигурация
Интерфейс программного обеспечения
Размер оборудования
| (Продукт) | (Опаковка) | (Wt.kg) | (CBM m3) |
| Lx | Ли | Лз | Вт ((kg) | Lx | Ли | Лз | Вт ((kg) |
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
Требование к использованию
Мощность: переменная 220В±10% 50Гц
Требования к окружающей среде: ((T):10 ≈ 30°C, ((RH):<85%, без явных вибраций, независимое заземление
Испытание справочных фотографий
