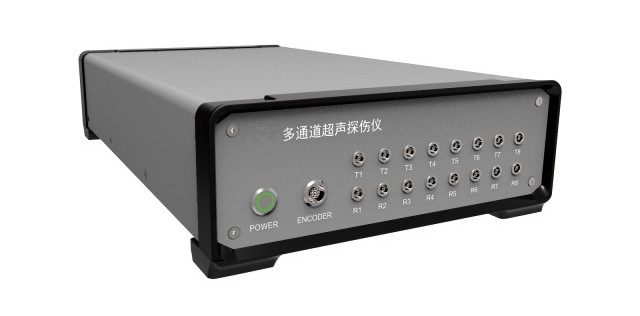

Ультразвуковая многоканальная система HFD-UT8C 25-10KHz

HFD-UT8CМногоканальная ультразвуковая система

Серия HFD-UT2C/UT4C/UT8C/1616C/UT40C - это наша новая многоканальная ультразвуковая платформа для получения данных и вторичной разработки.Прием эхосигнала, усиление, AD приобретение и функции обработки.Кроме того, он обеспечивает вторичные разработки для пользователя для разработки нового программного обеспечения - Обработка данных, зарегистрированных HFD-UT2C ~ UT40C позволяет пользователям настраивать функции и интерфейсы, а затем интегрировать их в систему для формирования различных ультразвуковых систем применения.

HFD-UT8C означает, что прибор имеет 8 каналов UT и каналы блокируются.

* Примечание: Если требуется больше каналов, пожалуйста, обратите внимание на HFD-UT40C, который поддерживает 40 каналов UT.

Спецификации:

Структурный принцип:

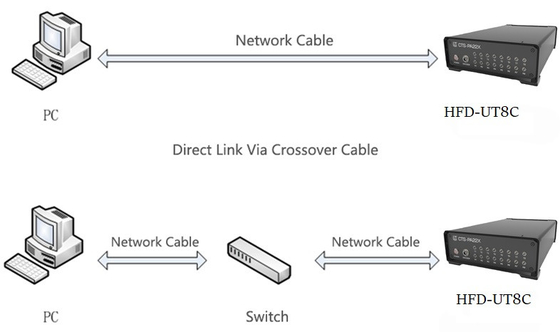

HFD-UT8C представляет собой независимый модуль, который подключен к хосту мониторинга через сетевой кабель.Программное обеспечение, работающее на хосте мониторинга, отправляет инструкции HFD-UT8C через сетевой интерфейс, и получает данные, возвращенные от HFD-UT8C, как показано на рисунке ниже.

Особенности:

Вторичные события

• Предоставить полный набор клиентских образцов программ DEMO исходный код.Пользователи могут обращаться к коду DEMO для вторичной разработки или добавлять функции непосредственно в код DEMO для разработки.
• Вдумчиво разработанный вторичный доступ к программированию позволяет интуитивное и простое программирование, поддерживающее ручное отладку.пользователь может отправлять приборы на HFD-UT2C~UT40C вручную для проверки эффекта изменения параметров

Отличные физические особенности

• Внутренняя интегрированная ультразвуковая схема возбуждения, форма отрицательной квадратной волны, регулируемое напряжение от - 25V до - 300V, регулируемая ширина импульса от 30ns до 1000ns,максимальное совпадение с различными типами передающих элементов.
• Внутренне интегрирован с большинством функций обработки и обнаружения сигнала, требуемых ультразвуковым инструментом обнаружения ошибок, таким как сжатие A-волны, обнаружение ворот, измерение звукового пути,и т.д.., вы можете быстро установить стандартную ультразвуковую систему обнаружения дефектов.
• Предлагает сырые данные для обработки пользователя путем отправки сырых данных AD-приобретения клиентам.
