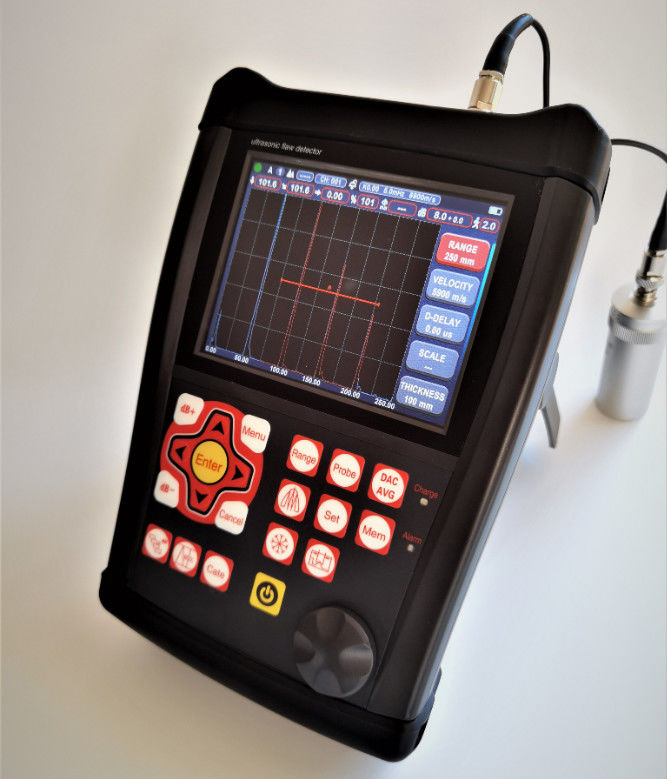

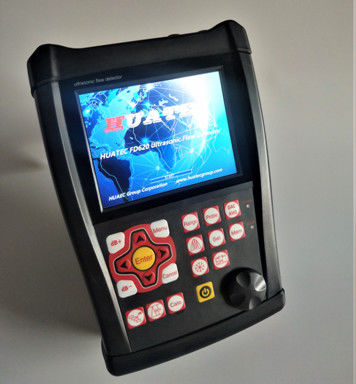

FD630 Высокоэффективный ультразвуковой детектор дефектов

Технические характеристики

Диапазон: 0-15000 мм, при скорости звука в стали

Скорость звука в материале: 100～20000 м/с

Частота повторения импульсов: 10-10000 Гц

Динамический диапазон: ≥38 дБ

Линейность: Горизонтальная: +/-0,2% FSW, Вертикальная: 0,25% FSH, Точность усилителя +/-1 дБ.

Разрешающая способность: >40 дБ (5P14)

Остаточная чувствительность: >66 дБ

Подавление (подавление): от 0 до 80% высоты экрана

500 независимых настроек, любой критерий может быть введен свободно, мы можем работать на месте без тестового блока；

Большая память на 1000 A-графиков

Режимы тестирования: импульсно-эхо, двойной элемент и сквозное прохождение

Типы датчиков: одиночный прямой, одиночный угловой, двойной прямой, двойной угловой

Мониторы строба: два независимых строба, управляемых во всем диапазоне развертки

Единицы измерения: дюймы или миллиметры

Требования к питанию: сеть переменного тока 100-240 В переменного тока, 50-60 Гц

Задержка отображения: от -20 до 3400 мкс

Задержка датчика/смещение нуля: от 0 до 99,99 мкс

Внутренняя перезаряжаемая литий-ионная аккумуляторная батарея на 7,2 В при 8000 мАч

15 часов номинального времени работы в зависимости от яркости дисплея

4 часа типичного времени перезарядки

В×Ш×Г (мм): 260×175×60 (мм)

Вес: 1,2 кг

Рабочая температура: от -10℃ до 50℃

Температура хранения: от -30℃ до 50℃

Энергия импульса: 200 В, 300 В, 400 В, 500 В (выбор)

Выпрямление: положительная полуволна, отрицательная полуволна, полная волна, РЧ-система

Полоса пропускания (полоса пропускания усилителя): от 0,1 до 300 МГц

Мониторы строба: два независимых строба, управляемых во всем диапазоне развертки

Чувствительность: макс. 120 дБ с выбираемым разрешением 0,1, 1,0, 2,0, 6,0 дБ.

Разъемы для преобразователей: BNC или LEMO

Функции

Автоматическое отображение точного местоположения дефекта (глубина d, уровень p, расстояние s, амплитуда, sz дБ, ф).

Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG/AVG или DAC, ускоряет отчетность о принятии или отклонении дефекта.

Автоматическая калибровка нулевой точки преобразователя, углов, переднего края и скорости звука в материале.

Удобно создавать и использовать DAC и AVG для оценки эха, кривую можно изменять и компенсировать.

При подключении U-диска устройство может получить неограниченную память, вывод отчетов в формате PDF и обновление системы.

Автоматическое создание видео процесса тестирования и воспроизведение; использование upan, длина видео неограничена.

Цветной B-скан.

TOFD.

Схема сварного шва.

В устройстве имеется 15 стандартов.

Подключение по Bluetooth к мобильному устройству для создания и печати отчетов о дефектоскопии на месте. AWS D1.1.

Функция коррекции криволинейной поверхности.

Функция измерения высоты трещины.

Увеличение строба: расширение диапазона строба на всю ширину экрана.

Функция автоматического усиления.

Огибающая: одновременное отображение живого A-скана с частотой обновления 60 Гц и огибающей A-скана

отображение.

Удержание пика: сравнение замороженных пиковых форм сигналов с живыми A-сканами для упрощения интерпретации результатов испытаний.

Замораживание сканирования: заморозка дисплея удерживает форму сигнала и данные о пути звука.

Сигнал тревоги: звуковой сигнал и светодиод.

Часы реального времени.

Заполнение эха.

Метка захвата.

Цвет эха в пределах строба.

Базовый комплект прибора

Портативный ультразвуковой дефектоскоп

Прямоугольный датчик (2,5 МГц, Φ20)

Угловой датчик (4 МГц, 8 мм×9 мм, 60°)

Соединительный кабель для датчика (Q9-C5 или дополнительный C9-C5)

Перезаряжаемый литий-ионный аккумулятор, 7,8 ампер-часов

Блок питания/зарядное устройство

Руководство по эксплуатации на английском языке

Программное обеспечение приложения

Ремень
